Test Research, Inc.
TR7500 SIII Series User Guide – Software 89
檢測原理：利用檢測框與對照框之間的灰階亮度差，來測試元件的極性。(對照框的位置會依
照本體的範圍自動產生在相對於原本檢測框的位置，如下圖所示。)

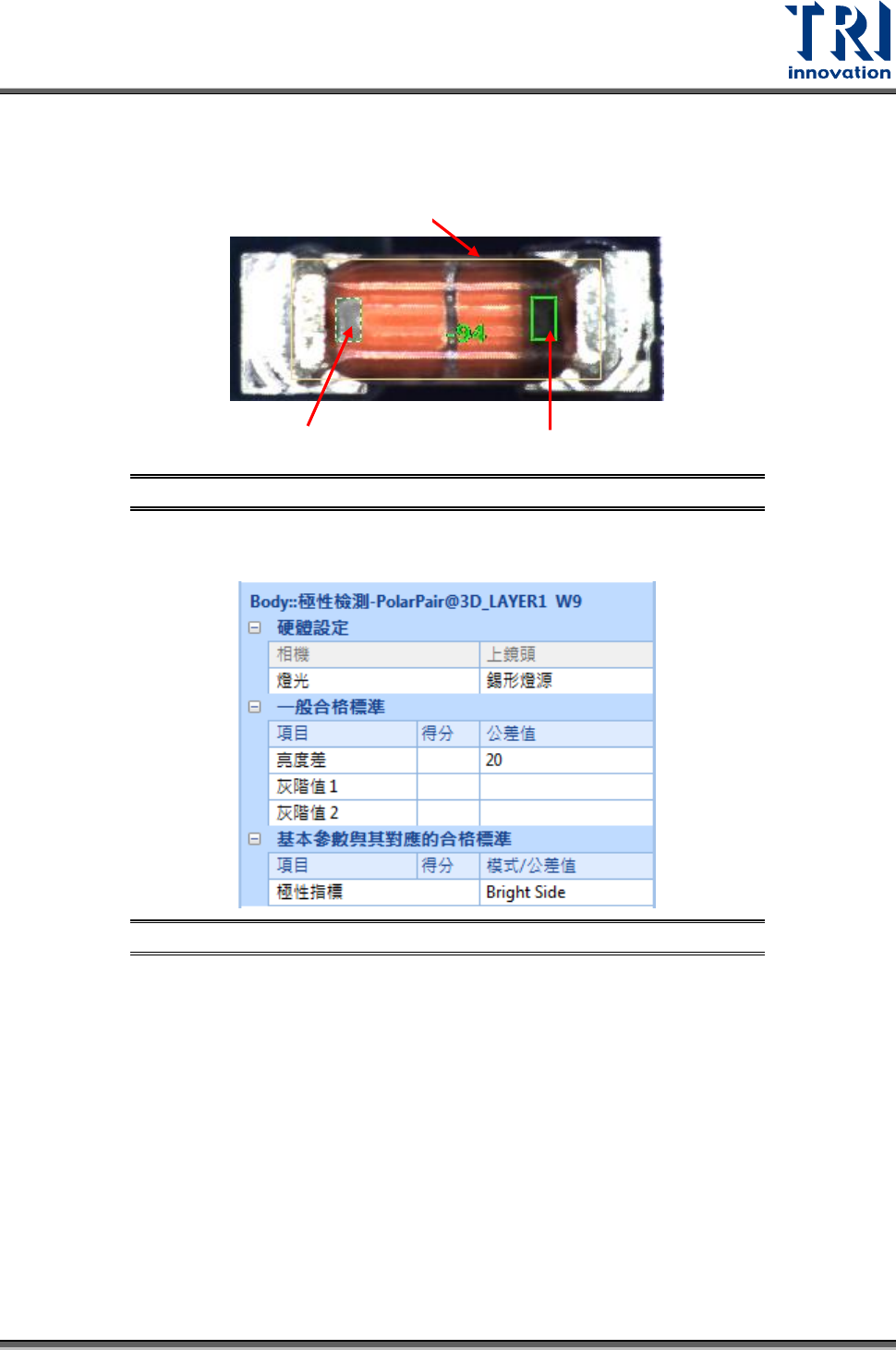

圖 126：極性檢測框檢測原理說明圖
參數畫面與說明：
圖 127：極性檢測框參數設定畫面
硬體設定：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為低角度燈。
一般合格標準：
亮度差：設定檢測框與對照框之間的灰階差異容許值。在極性指標設定為 Bright Side，
檢測結果為正值且大於公差值時，會判定為 Pass。在極性指標設定為 Dark Side，檢
測結果為負值且絕對值大於公差值時，會判定為 Pass。
灰階值 1：檢測框在權重調整後的平均灰階值。
灰階值 2：對照框在權重調整後的平均灰階值。
基本參數與其對應的合格標準
極性指標：選擇使用 Bright Side(當極性檢測框位於亮測時)或者 Dark Side(當極性檢測
框位於暗測時)。
對照框
檢測框
本體框
Test Research, Inc.
90 TR7500 SIII Series User Guide – Software
3.7.16 顏色檢測(Void)框
Void 框可區分為三類，分別為 Ratio Mode、Blob Mode、Sim mode。
Ratio Mode：
用途：利用比例來檢查元件的錫點空焊、缺件或極反。
檢測原理：1.灰階模式：計算亮或暗區占整個檢測框的比例。
2.色彩模式：計算所選取的色彩占全部檢測框的比例。
參數畫面與說明：

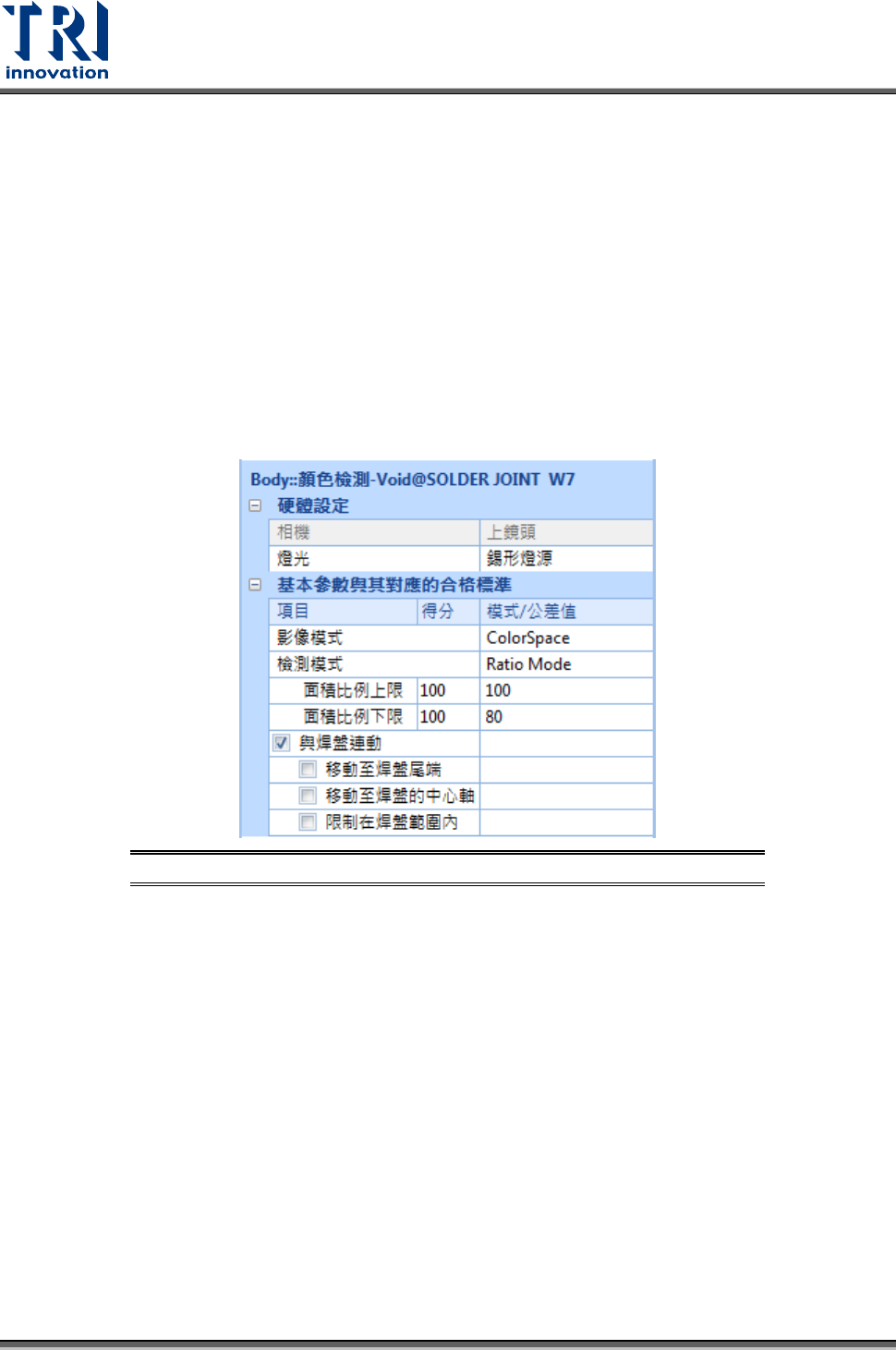

圖 128：顏色檢測框參數設定畫面 – Ratio Mode
硬體設定：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為白燈。
基本參數與其對應的合格標準：
影像模式：選擇影像的比對方式為權重法、色彩空間法或 RGB 法，預設為色彩空間法。
面積比例上/下限(%)：設定
與焊盤連動設定：
- 移動到焊盤尾端：當焊盤尾端間距設為 0 即表示貼齊焊盤的末端，增加焊盤尾端間
距即分開檢測框到焊盤尾端的距離，如下圖所示。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 91

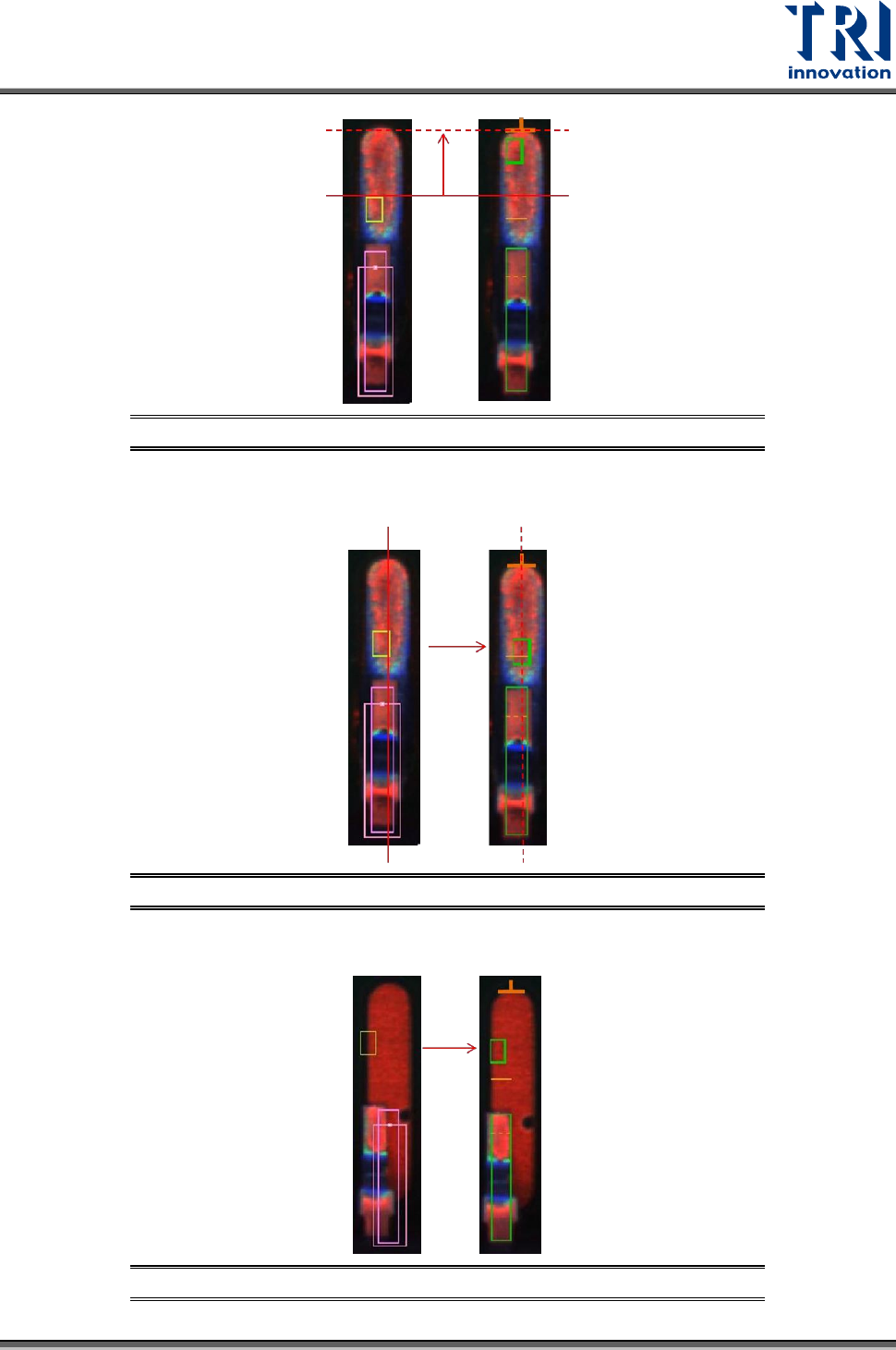

圖 129：Void 框參數設定畫面 – 與焊盤連動設定 – 移動到焊盤尾端
- 移動到焊盤的中心軸：移動檢測框到與 Lead 框所設定焊盤中心共水平/垂直位置，
如下圖所示。
圖 130：Void 框參數設定畫面 – 與焊盤連動設定 – 移動到焊盤的中心軸
- 限制在焊盤範圍內：限制檢測框落在 Lead 框所設定的焊盤的範圍內，如下圖所示。
圖 131：Void 框參數設定畫面 – 與焊盤連動設定 – 限制在焊盤範圍內
