94 TR7500 SIII Series User Guide – Software

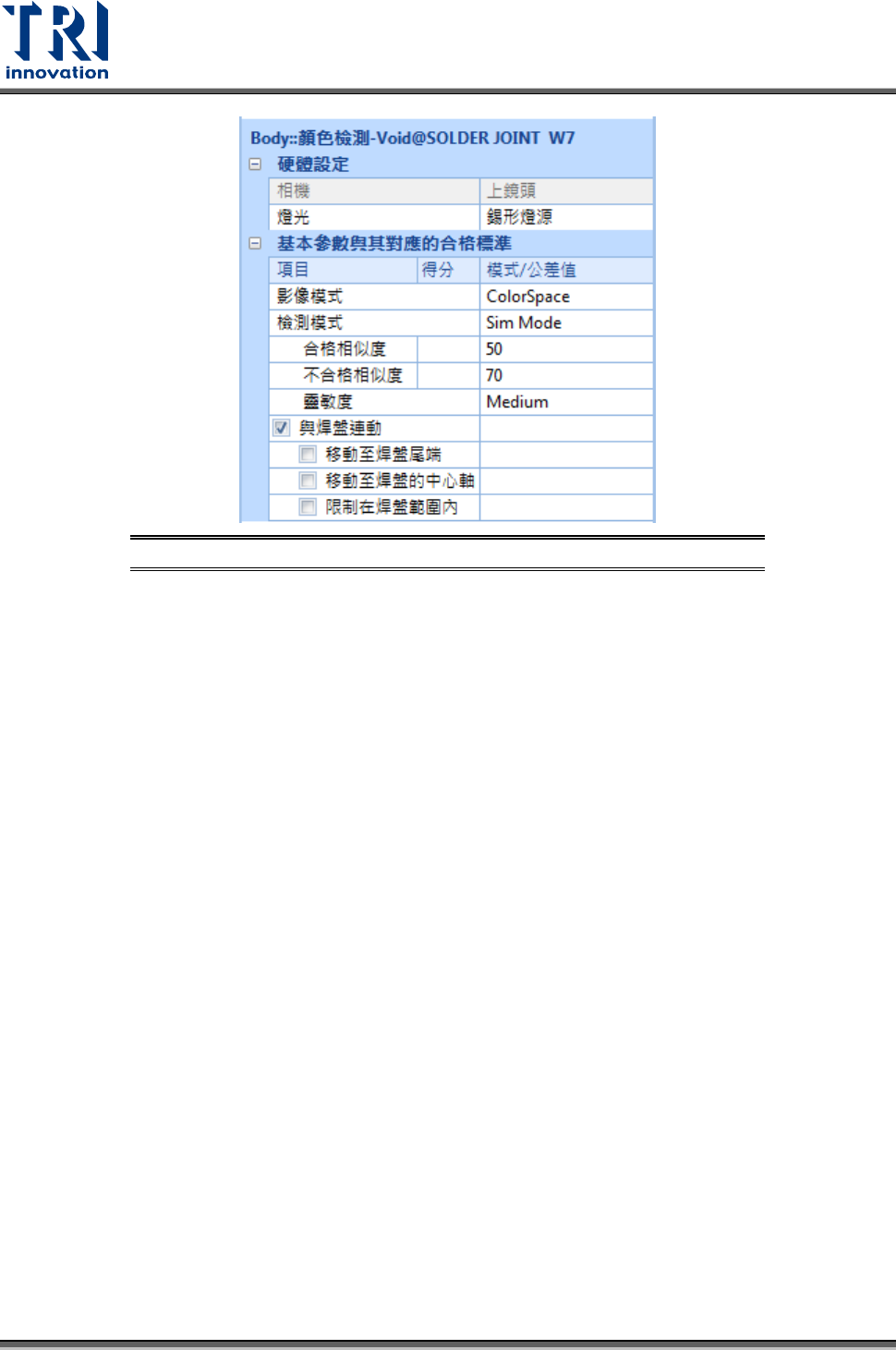

圖 134：Void 框參數設定畫面 – Sim Mode
硬體設定：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為錫形燈源。
基本參數與其對應的合格標準：
影像模式：權重法或色彩空間法，相關設定皆不影響比對的結果值。
合格相似度：與良品代料的比對相似度，大於設定值為 Pass。
不合格相似度：與不良品代料的比對相似度，大於設定值為 Fail，若不合格影像比對不
良則不做良品影像比對。
靈敏度：分為五種等級，敏感度越高，分數越容易因為外觀上的些微差異而降低。
與焊盤連動設定：
- 移動到焊盤尾端：當焊盤尾端間距設為 0 即表示貼齊焊盤的末端，增加焊盤尾端間
距即分開檢測框到焊盤尾端的距離
- 移動到焊盤的中心軸：移動檢測框到與 Lead 框所設定焊盤中心共水平/垂直位置。
- 限制在焊盤範圍內：限制檢測框落在 Lead 框所設定的焊盤的範圍內。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 95
3.7.17 輪廓檢測(Contour)框
用途：用來檢測金手指上的缺陷。
檢測原理：利用影像教導的標準影像與代測物影像進行比對，找出待測影像的最大深度作為檢
測判斷依據，並將有瑕疵的部分標示於影像上。
參數畫面與說明：

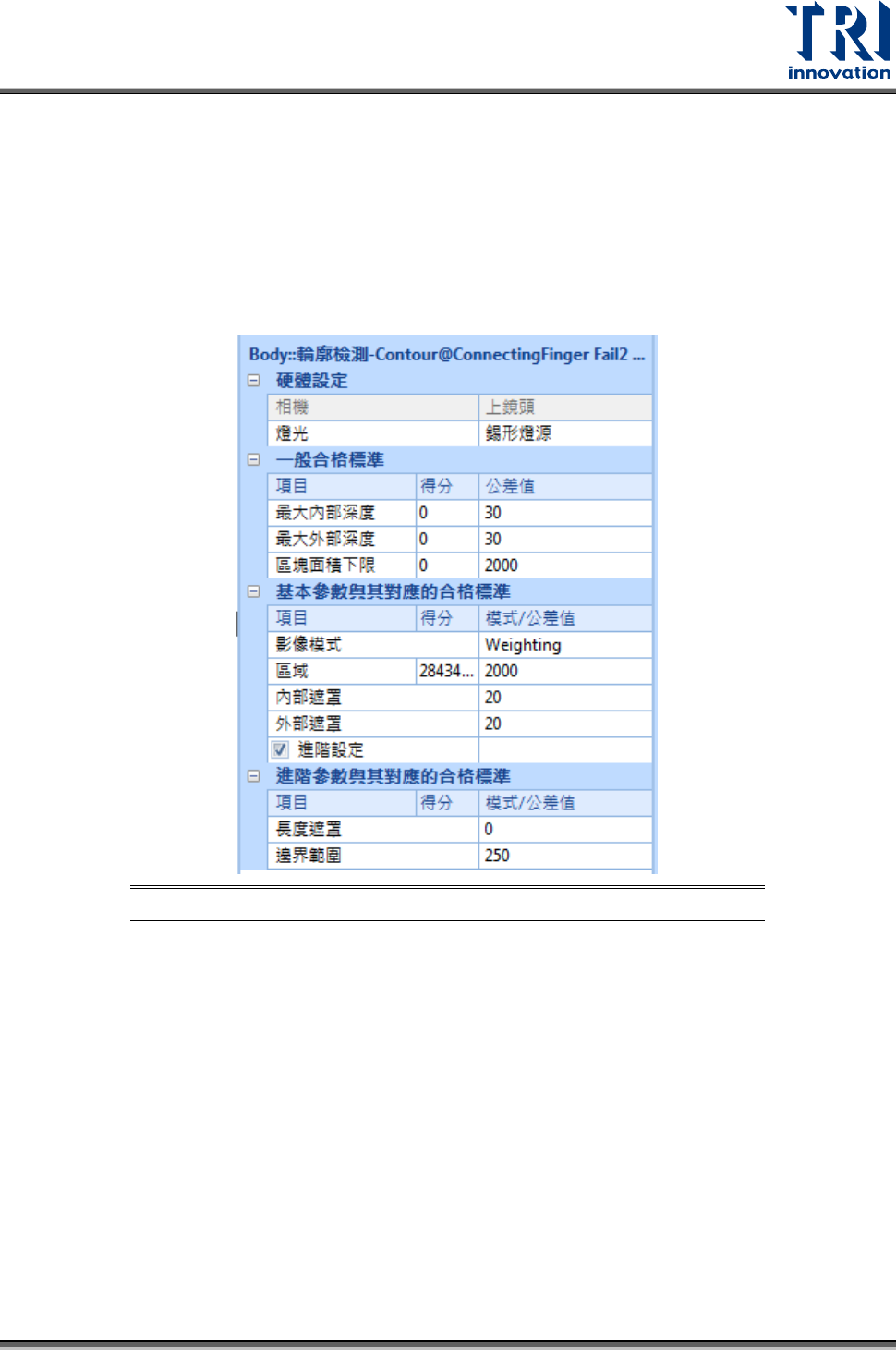

圖 135：輪廓檢測設定畫面
硬體：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為錫形燈源。
一般合格標準：
最大內部深度：向內最大深度(預設 30μm)。
最大外部深度：向外最大深度(預設 30μm)。
區塊面積下限：濾除黑洞面積最小下限(預設 1000μm)。
影像模式：
影像模式：選擇影像的比對方式為權重法、色彩空間法或 RGB 法，預設為權重法。
區域：設定樣本面積的最小下限(預設 1000μm)。
內部遮罩：金手指邊緣向內的遮罩範圍(預設 20μm)。
外部遮罩：金手指邊緣向外的遮罩範圍(預設 20μm)。
進階設定：開啟進階設定項目。
進階參數與其相對應的合格標準：
Test Research, Inc.
96 TR7500 SIII Series User Guide – Software
長邊遮罩：金手指兩端需遮蔽的範圍(預設 0μm)。
邊界範圍：FOV 影像邊界往內濾除的範圍(預設 250μm)。此功能是在避免當教導的影
像邊緣有不完整的金手指區塊而導致誤判。
3.7.18 高度量測(Laser3D)框
用途：用來檢測元件的 3D 形貌。檢測結果的參數設定請參閱 7.1。
檢測原理：利用 3D 雷射裝置測量並計算元件高度。
參數畫面與說明：

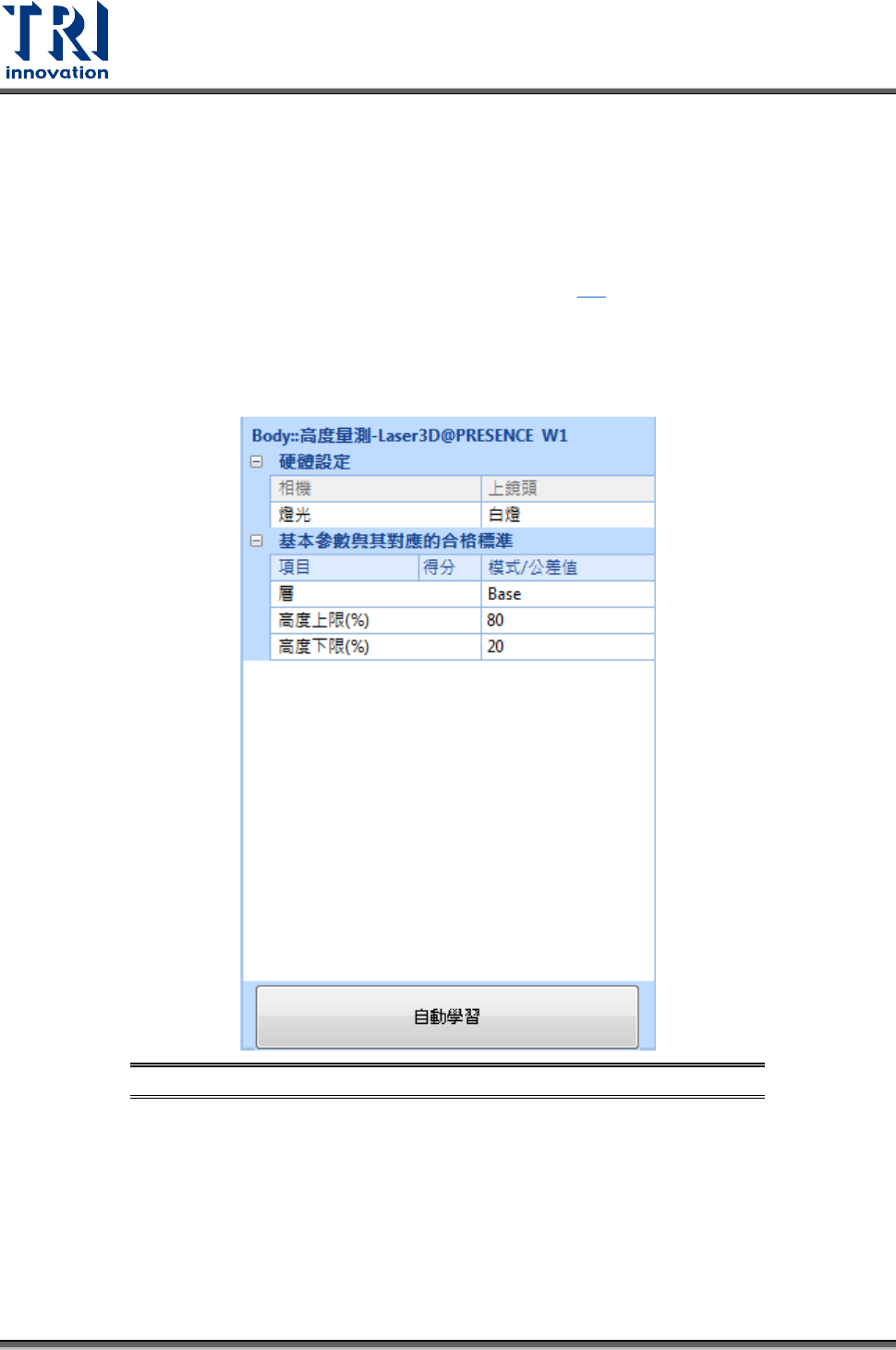

圖 136：高度量測框參數設定畫面
硬體設定：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為白燈。
基本參數與其對應的合格標準
