Test Research, Inc. 96 TR7500 SIII Series User G uide – Soft ware 長邊遮罩：金手指兩端 需遮蔽的範圍 ( 預設 0μm) 。 邊界範圍： FOV 影像邊界往內濾 除的範圍 ( 預設 250μm) 。此功能是在避免 當教導的影 像邊緣有不完整的金手 指區塊而導致誤判。 3.7.18 高度量測 (Laser3D) 框 用途：用來檢測元件的 3D 形貌。檢測結果的參 數…
Test Research, Inc.
TR7500 SIII Series User Guide – Software 95
3.7.17 輪廓檢測(Contour)框
用途：用來檢測金手指上的缺陷。
檢測原理：利用影像教導的標準影像與代測物影像進行比對，找出待測影像的最大深度作為檢
測判斷依據，並將有瑕疵的部分標示於影像上。
參數畫面與說明：
圖 135：輪廓檢測設定畫面
硬體：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為錫形燈源。
一般合格標準：
最大內部深度：向內最大深度(預設 30μm)。
最大外部深度：向外最大深度(預設 30μm)。
區塊面積下限：濾除黑洞面積最小下限(預設 1000μm)。
影像模式：
影像模式：選擇影像的比對方式為權重法、色彩空間法或 RGB 法，預設為權重法。
區域：設定樣本面積的最小下限(預設 1000μm)。
內部遮罩：金手指邊緣向內的遮罩範圍(預設 20μm)。
外部遮罩：金手指邊緣向外的遮罩範圍(預設 20μm)。
進階設定：開啟進階設定項目。
進階參數與其相對應的合格標準：
Test Research, Inc.
96 TR7500 SIII Series User Guide – Software
長邊遮罩：金手指兩端需遮蔽的範圍(預設 0μm)。
邊界範圍：FOV 影像邊界往內濾除的範圍(預設 250μm)。此功能是在避免當教導的影
像邊緣有不完整的金手指區塊而導致誤判。
3.7.18 高度量測(Laser3D)框
用途：用來檢測元件的 3D 形貌。檢測結果的參數設定請參閱 7.1。
檢測原理：利用 3D 雷射裝置測量並計算元件高度。
參數畫面與說明：
圖 136：高度量測框參數設定畫面
硬體設定：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為白燈。
基本參數與其對應的合格標準
Test Research, Inc.
TR7500 SIII Series User Guide – Software 97
層：可設定 Base 和 1~3 不同 Layer。Base 是將檢測框所在位置設定為量測水平基準
面(高度為 0)。Layer1 是將檢測框所在位置設定為元件處（一般是晶片位置或積體電路
導腳尾端）。
類別：可選擇 Normal、Chip 或者 Lead。
- Normal：適用於各種手動畫框的情況，須建立 Base、Layer1、Layer2（視情況）
或 Layer3（視情況）的 Laser3D 檢測框。框的位置配置如下圖所示。

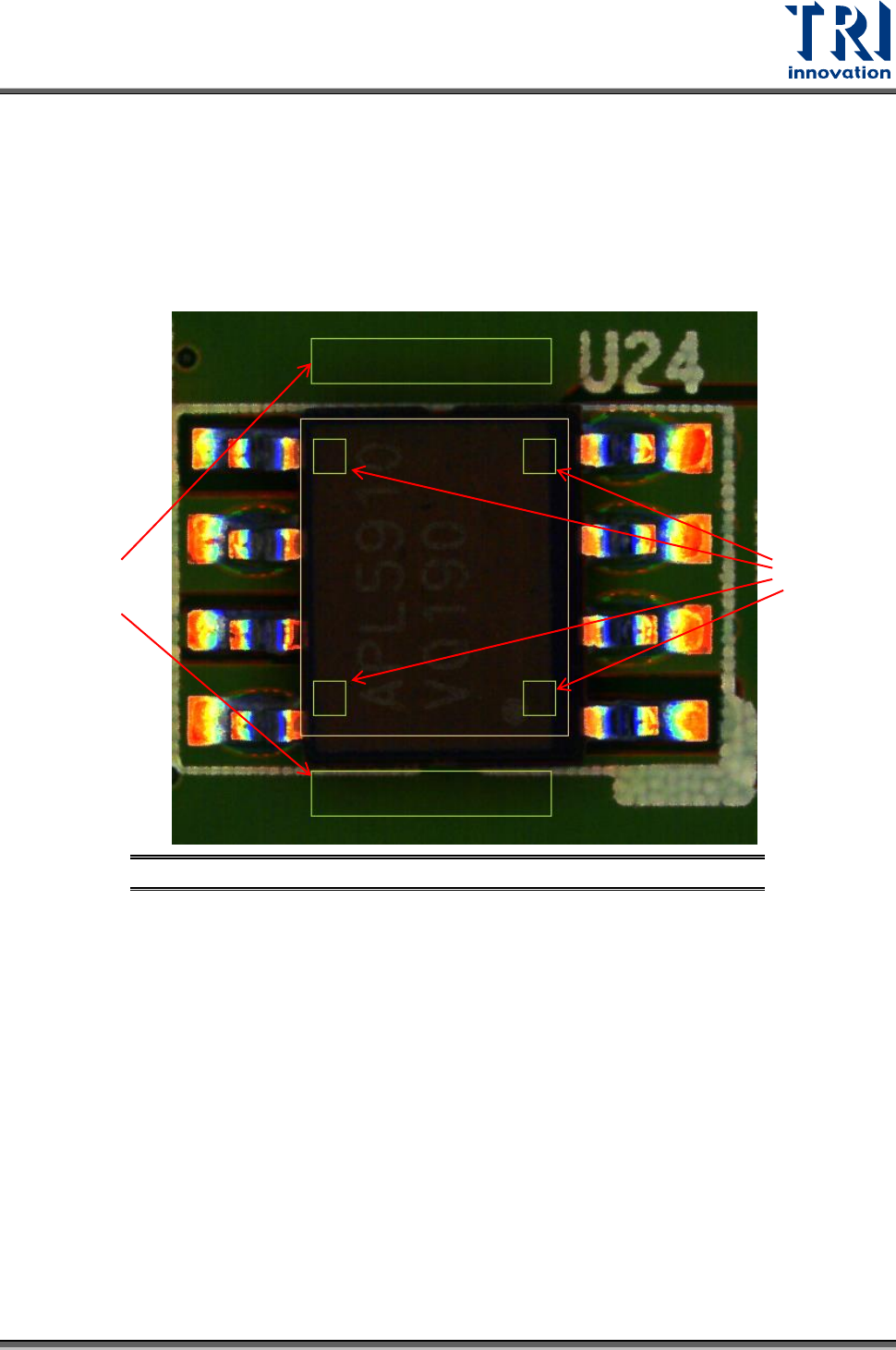

圖 137：Laser3D 框 – Normal 類別檢測框配置示意圖
- Chip：僅用於晶片電阻元件。檢測框須包含晶片元件、焊盤和電路板底板，只須建
立 Layer1 層的 Laser3D 框。框的位置配置如下圖所示。
Layer1
Base
