Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 101 3.8.3 三角晶體 (SOT) 圖 142 ：三角晶體 元件所需檢測框說明 演算法： Void 框 用途：檢測空焊 演算法： PatMatch 或 Chip 框 用途：檢測缺件 演算法： OCV 框 用途：檢測錯件
Test Research, Inc.
100 TR7500 SIII Series User Guide – Software
3.8.2 排阻(Array)
排阻也是一般電路板上最容易看到的元件，其最主要測試的缺陷就是缺件、錯件和導腳(Lead)
的空焊與短路(Bridge)。因此，一般的情況下，所設定的檢測框如下圖所示。以下範例是電阻
排阻，若是電容排阻，請將中間的 PatMatch 框換成 Void 框(測反件)即可。
排阻也是一般電路板上最容易看到的元件，其最主要測試的缺陷就是缺件、錯件和導腳(Lead)
的空焊與短路(Bridge)。因此，一般的情況下，所設定的檢測框如下圖所示。以下範例是電阻
排阻，若是電容排阻，請將中間的 PatMatch 框換成 Void 框(測反件)即可。

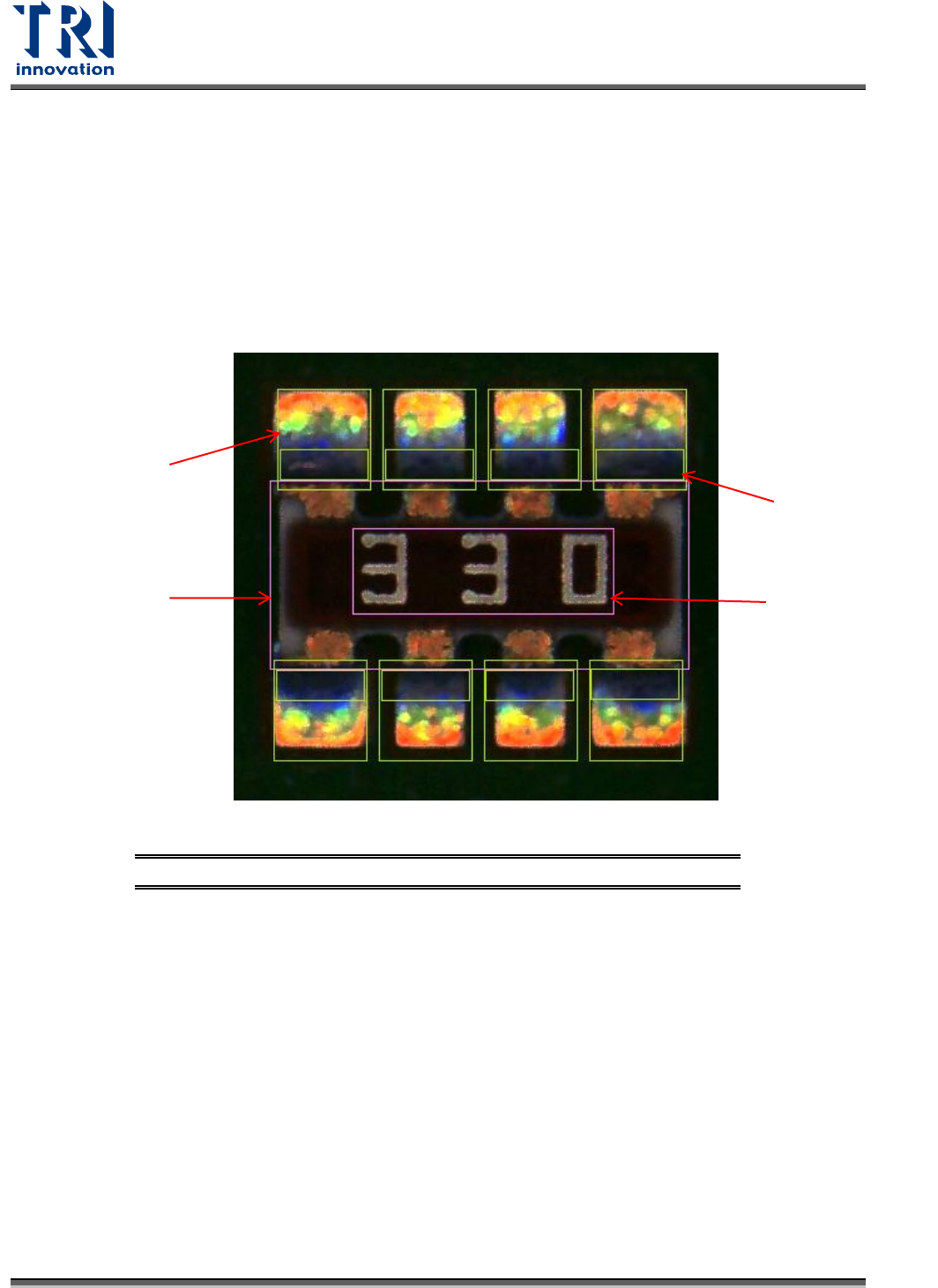

圖 141：排阻元件所需檢測框說明
演算法：Bridge 框
用途：檢測短路
演算法：PatMatch
或 Chip 框
用途：檢測缺件
演算法：OCV 框
用途：檢測錯件
演算法：Void 框
用途：檢測空焊
Test Research, Inc.
TR7500 SIII Series User Guide – Software 101
3.8.3 三角晶體(SOT)

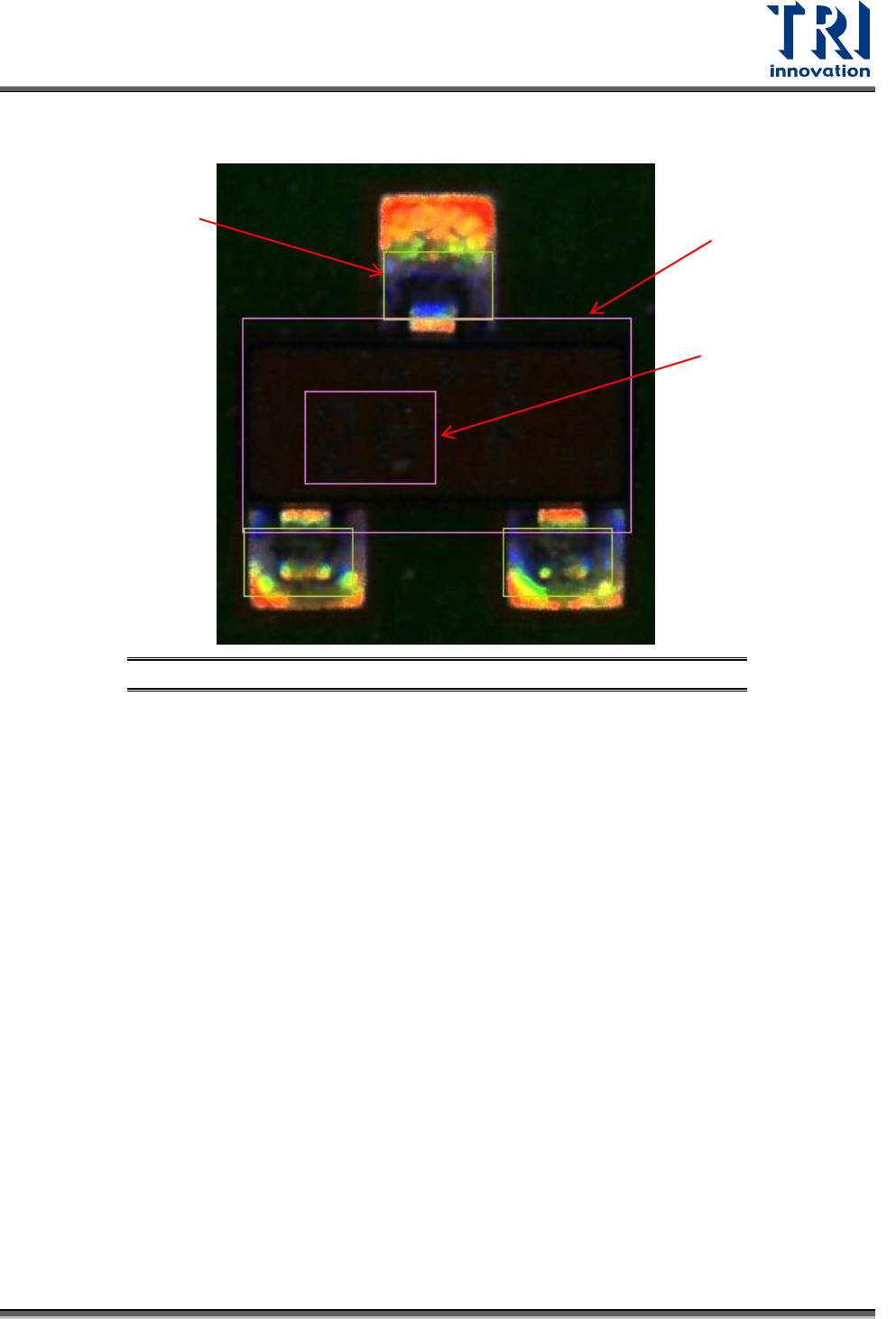

圖 142：三角晶體元件所需檢測框說明
演算法：Void 框
用途：檢測空焊
演算法：PatMatch
或 Chip 框
用途：檢測缺件
演算法：OCV 框
用途：檢測錯件
Test Research, Inc.
102 TR7500 SIII Series User Guide – Software
3.8.4 二極體、鉭質電容
圖 143：二極體、鉭質電容元件所需檢測框說明
演算法：OCV 框
用途：檢測錯件
演算法：
PatMatch/Chip 框
用途：檢測缺件
演算法：Void 框
用途：檢測空焊
演算法：Void 框
用途：檢測空焊
演算法：Void 框
用途：檢測極反
