Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 111 5 使用介面項目說明 在第二章與第三章我們 已經介紹的基本的程式製 作流程，然 而，各個頁籤 的功能按鍵 並未完整 的說明。在此章節，我 們將逐步地介紹介面中每個 按鍵的功能。 5.1 TRI 按鈕與快 捷工具欄 TRI 按鈕與快捷工具 欄是為了方便使用者 操作軟體介面所設計的。 藉由這些 按鈕，使用者可…
Test Research, Inc.
110 TR7500 SIII Series User Guide – Software
圖 152：原圖切換按鈕區說明圖
切換到下一片檢
測板
切換到上一個元件
的檢測框
切換到下一個元件的
檢測框
離開檢測結果視
窗，回到資料庫編
輯視窗
切換到上一個
檢測框
切換到下一個
檢測框
Test Research, Inc.
TR7500 SIII Series User Guide – Software 111
5 使用介面項目說明
在第二章與第三章我們已經介紹的基本的程式製作流程，然而，各個頁籤的功能按鍵並未完整
的說明。在此章節，我們將逐步地介紹介面中每個按鍵的功能。
5.1 TRI 按鈕與快捷工具欄
TRI 按鈕與快捷工具欄是為了方便使用者操作軟體介面所設計的。藉由這些按鈕，使用者可以
輕易的新增、開啟或者關閉程式以及作畫面顯示上的設定。詳細的功能說明將敘述於下：
TRI 按鈕：(在主程式畫面的左上方。按下以後，會出現如下圖的選項。)

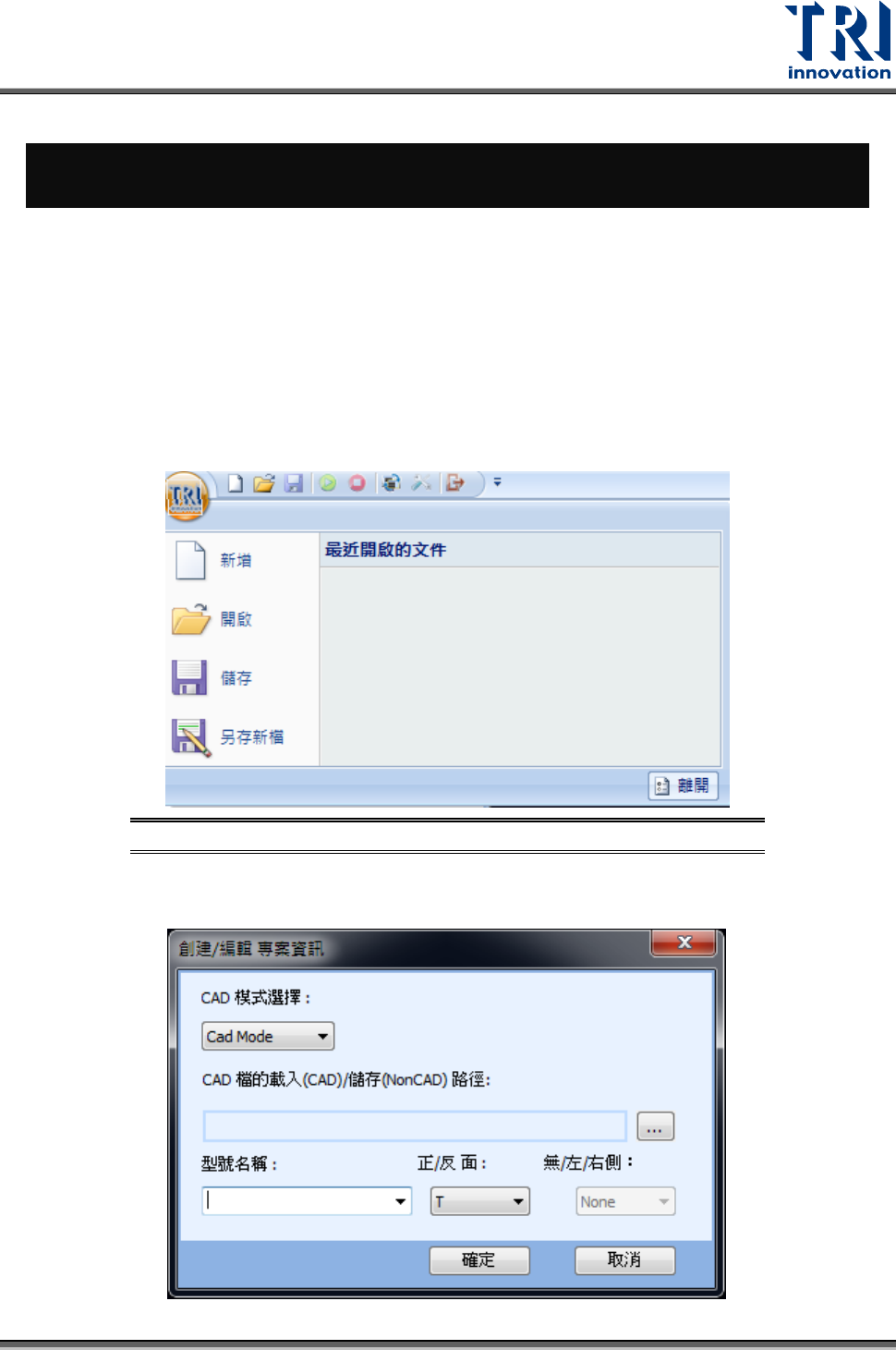

圖 153：TRI 按鈕選項
新增：新增一個新的專案。按下此按鈕後，會跳出以下視窗，供使用者選擇使用 CAD 模
式、CAD 檔來源路徑與設定使用正面或反面的元件資訊。
Test Research, Inc.
112 TR7500 SIII Series User Guide – Software
圖 154：新增程式設定視窗
• CAD 模式選擇：選擇 Cad Mode(有 CAD 檔時)或者 NonCAD Mode(無 CAD 檔時)。
• CAD 檔的載入(CAD)儲存(NonCAD)路徑：選擇 CAD 檔案所在的路徑。
• 型號名稱：預設為 CAD 檔名，或使用者自行鍵入。
• 正/反面：設定傳送維修站所顯示是正面或背面。一般為客戶統計資料時需要用到。
• 無/左/右側：此功能為兩段式進板使用，詳細設定請參閱 8.6。
開啟：開啟一個已存在的專案。點選之後，會出現如下圖的視窗。使用者可以利用根目錄
的按鈕來選擇專案路徑，然後在”Project List”欄位中選擇想要的專案，按下”加入按鈕” (也
可以點選滑鼠兩下”Project List”欄位中想要的專案)增加專案到右方的”選擇的專案”欄位中，
最後按下”確定”來開啟專案。

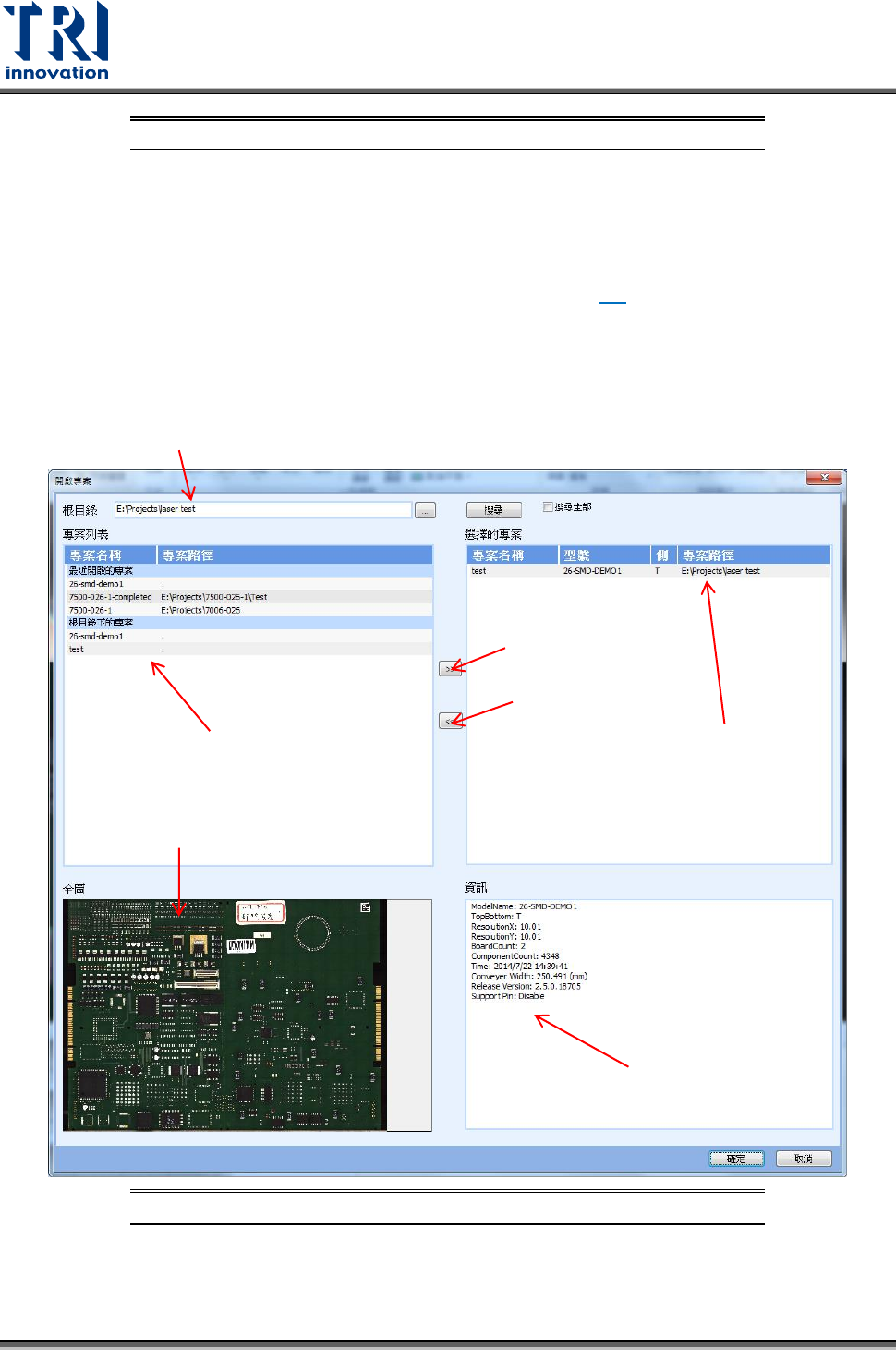

圖 155：開啟專案視窗
儲存：儲存現有的專案。
另存新檔：儲存現有的專案到指定的路徑。
顯示指定路徑中所有的專案
設定來源專案路徑
加入按鈕
移除按鈕
顯示加入的專案
顯示專案資訊
顯示專案的電路板全圖
