TR7500 SIII Series User Guide – Software 117

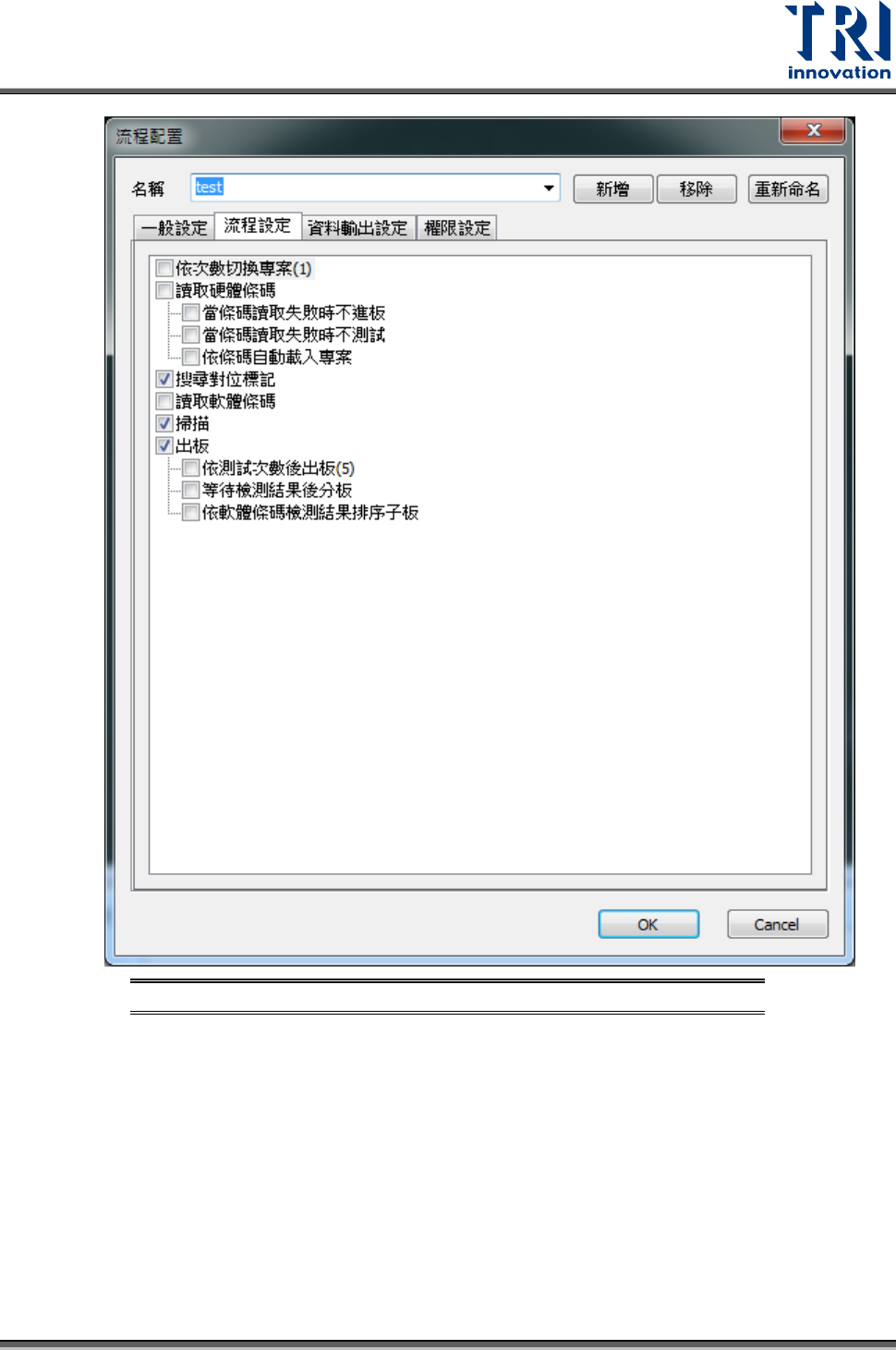

圖 159：流程架構設定視窗 – 流程設定
依次數更換專案：開啟多個程式時，可設定用測試次數來切換程式，當選取時
會出現設定次數對話框。
Test Research, Inc.
118 TR7500 SIII Series User Guide – Software

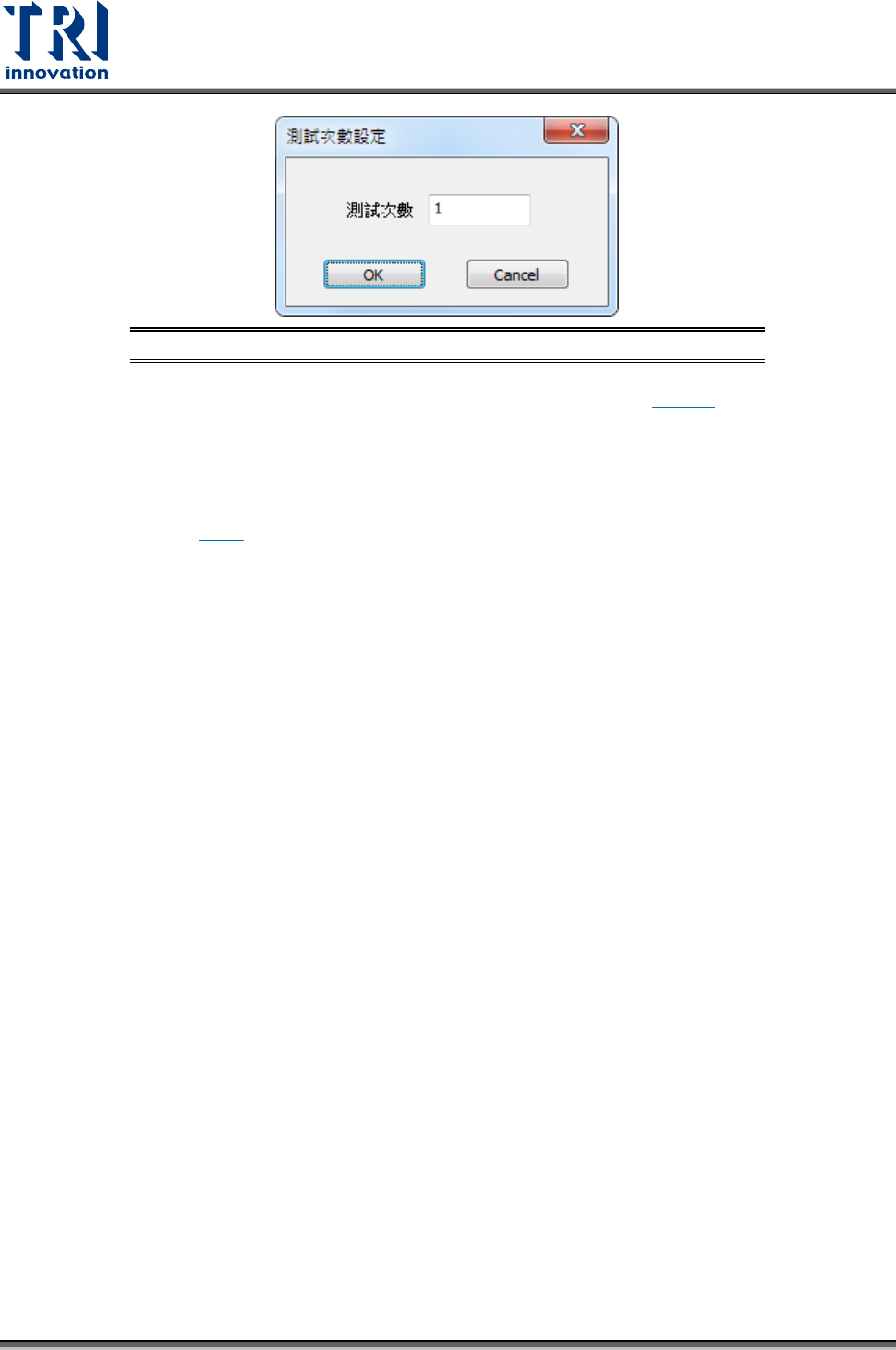

圖 160：專案切換次數設定
讀取硬體條碼：須建立條碼框此功能才有作用。請參閱 5.3.8.2。
讀取條碼失敗不進板：讓電路板停在機台外面，可以做重複讀取或手動輸
入動作。
讀取條碼失敗不測試：當讀取條碼失敗時，不測是直接退板到後站。
依條碼自動載入程式：依設定當讀取條碼時自動載入設定的程式。請參閱
5.3.4。
搜尋對位標記：啟動搜尋對位標記功能。(此選項預設是勾選)
讀取軟體條碼：使用軟體來讀取條碼，限制條碼只能貼在正面。
掃描：只做進出板夾板測試時可以關閉掃描功能，正常檢測皆為開啟。
出板：測試完成後是否要出板，或繼續留在機台內，一般為開啟。
依測試次數後出板：測試多少次數後出板。當選取時會出現設定次數對話
框。
等待測試結果後分板：當使用加速模式時，系統會強制讓板子停留在機台
內，等待直到檢測結果出來後才出板並分板到不同的流道。
依軟體條碼檢測結果排序子板：勾選後，當軟體條碼解碼失敗時，就算
AOI 檢測結果為合格(Pass)仍當作壞板送至後站。使用此功能必須勾選[讀
取軟體條碼]功能。
備註：使用者在加速模式下啟用此功能時，請先確定是否直接關閉加速模式改用
一般模式來檢測其檢測週期(Cycle Time)會比較快。以下為測試週期的計算方式：
− 一般模式下的檢測週期 = 搜尋三個對位標記時間 + 掃板時間(包含檢測時間)
− 加速模式下的檢測週期 = 搜尋一個對位標記時間 + 掃板時間(不包含檢測時
間，檢測動作會在檢測板出板後到下一板進來期間進行檢測運算)
從以上檢測週期可以看出，若是開啟”等待測試結果後分板”功能時，加速模式可能
會比一般模式需要的更長的檢測週期。因此，此功能最佳的使用環境應該是在於
當檢測板有多個對位標記或區域性對位標記時，搭配加速模式來進行分板功能。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 119
資料輸出設定：
圖 161：流程架構設定視窗-資料輸出設定
GRR 資料：開啟收集 GRR 資料功能。詳細操作功能請參閱 6.3。
距離量測資料：輸出量測的距離資料給維修站使用。
KAPPA 資料：開啟收集 KAPPA 資料功能。詳細操作功能請參閱 6.4。
QV Data：輸出不良元件的影像供往後檢測使用。詳細功能設定請參閱 8.8。
FOV 微調：備份 FOV 影像可供離線調整程式。
備份片數(Max Count)：設定儲存數量。
忽略資料：此為客製化功能，使用輸出格式編輯所需格式。
圖檔資料：啟動全板圖檔的輸出相關參數。
比例：設定輸出全板圖檔的長寬比例。
