Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 129 圖 176 ：校準視窗 – 光源控制 圖 177 ：校準視窗 – 色彩權重控制 燈光設定顯示區 燈光名稱選擇區 紅色燈光設定 綠色燈光設定 白色燈光設定 綠色權重 設定 藍色權重 設定 預設權重值 紅色權重 設定 藍色燈光設定
Test Research, Inc.
128 TR7500 SIII Series User Guide – Software
校準
• 相機：開啟相機校正功能設定視窗，校正功能屬於生產組裝後或後續原廠工程師校正
機台時使用，部分功能需搭配校正工具。一般功能介面說明下：

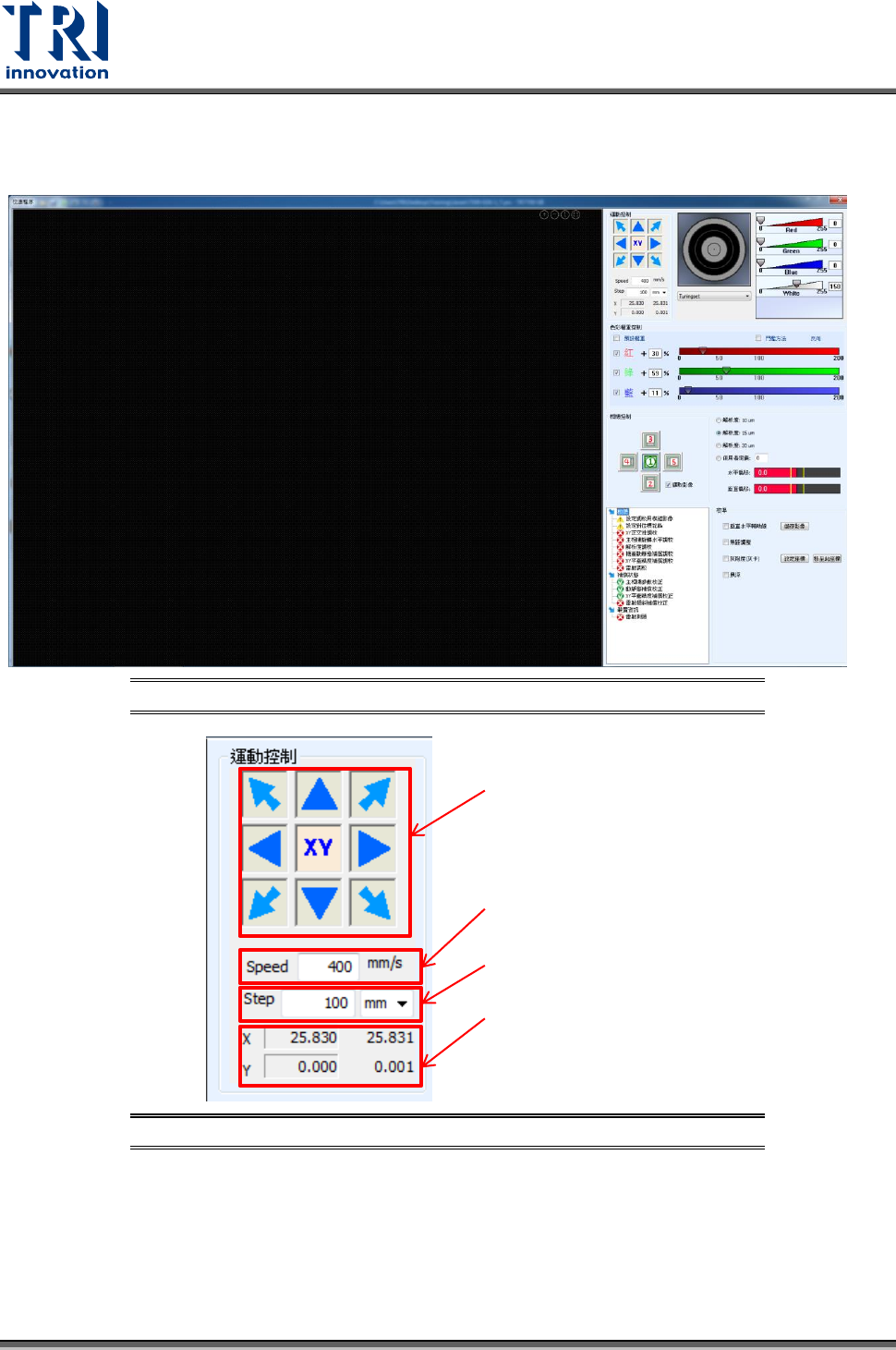

圖 174：校準視窗
圖 175：校準視窗 – 運動控制
相機移動方向
相機移動速度
相機的步進距離
相機座標位置
Test Research, Inc.
TR7500 SIII Series User Guide – Software 129

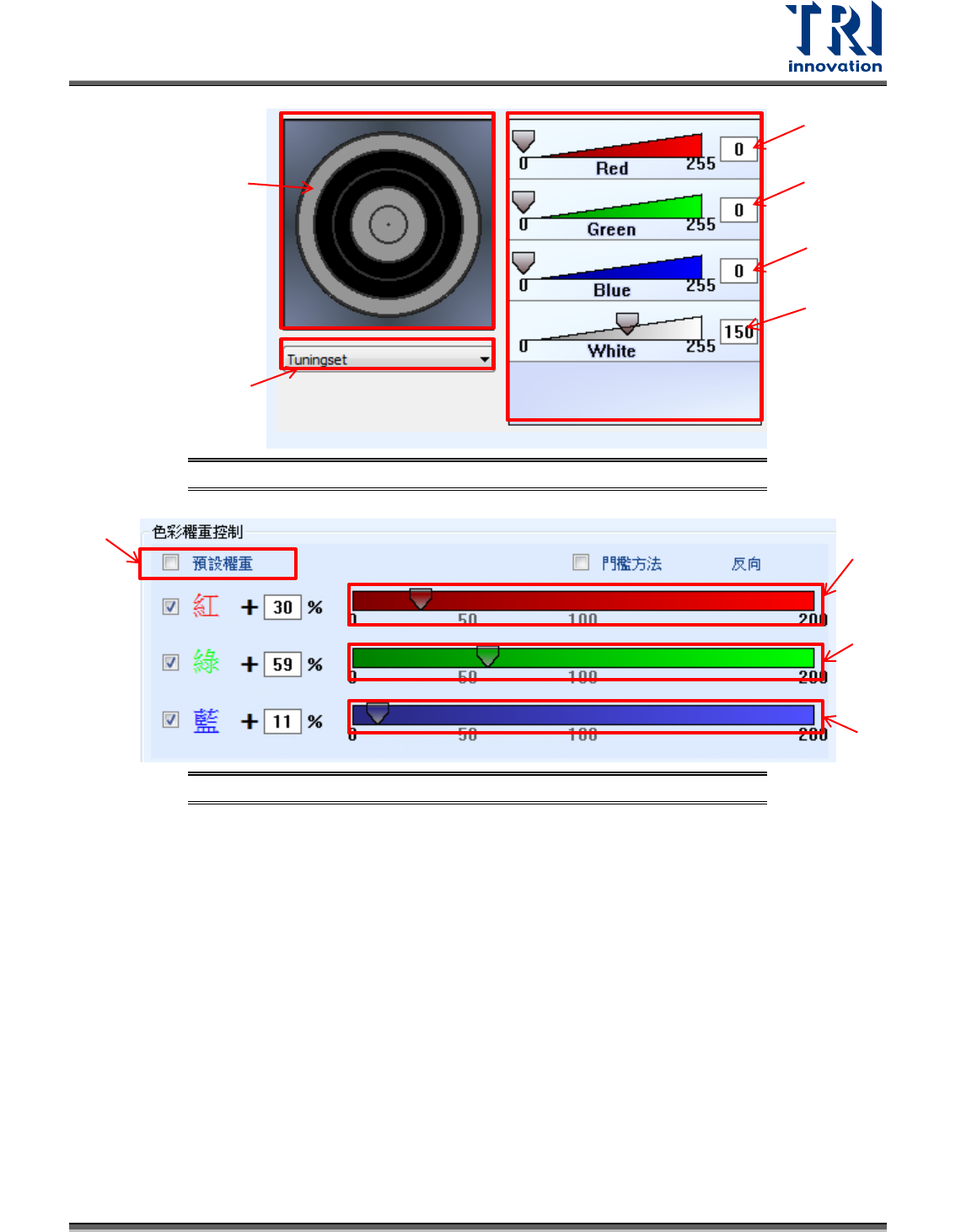

圖 176：校準視窗 – 光源控制
圖 177：校準視窗 – 色彩權重控制
燈光設定顯示區
燈光名稱選擇區
紅色燈光設定
綠色燈光設定
白色燈光設定
綠色權重
設定
藍色權重
設定
預設權重值
紅色權重
設定
藍色燈光設定
