Test Research, Inc.
TR7500 SIII Series User Guide – Software 135
− 匯出：將此設定輸出，可供產線其他機台共用。
− 取消：關閉視窗，修改的部分將不被儲存。
− 確定：關閉視窗，修改的部分將被儲存。
− 套用 ：套用修改，不關閉視窗。
• 掃描路徑配置：

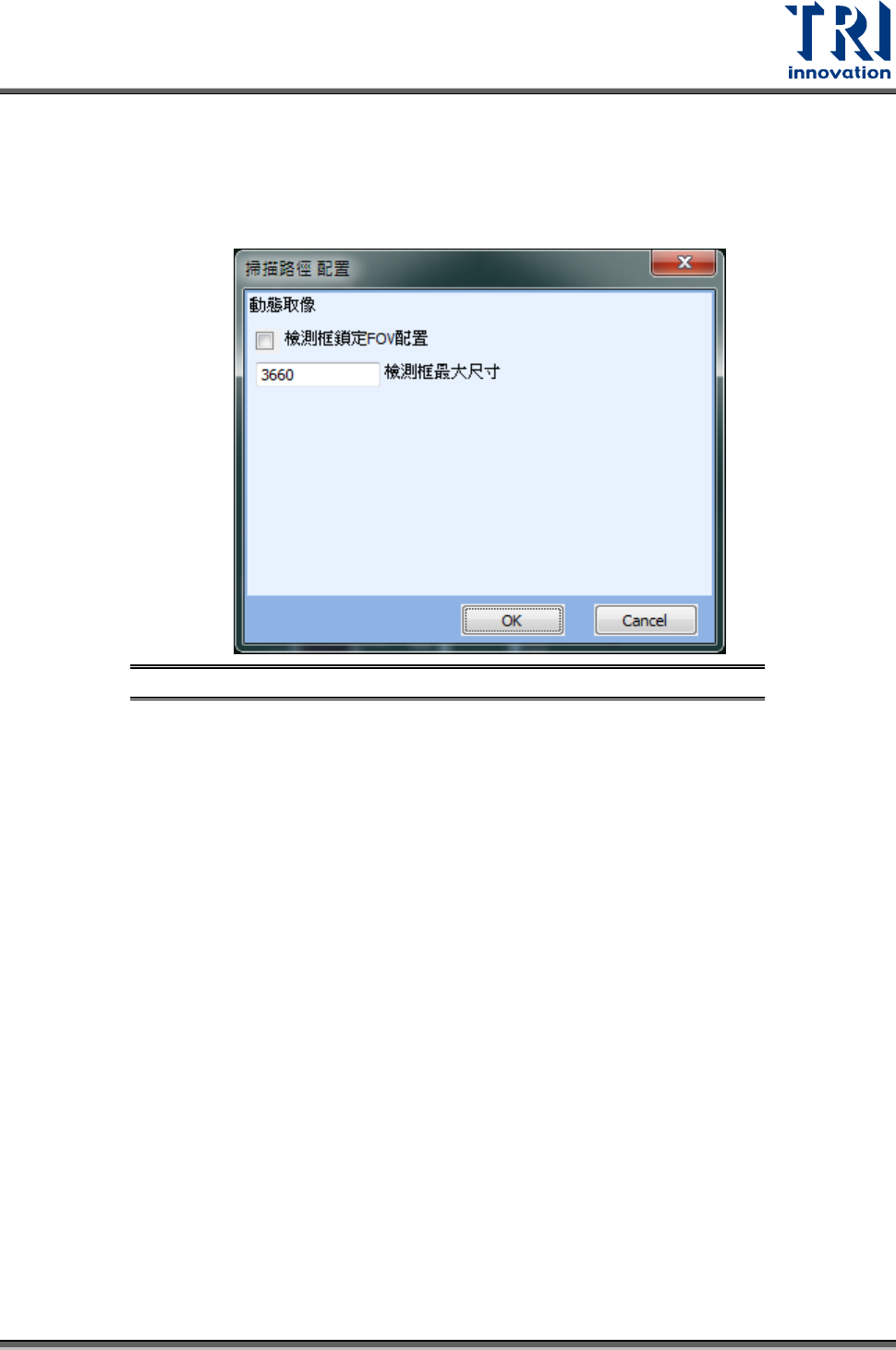

圖 189：掃描路徑配置視窗
− 檢測框鎖定 FOV 配置：勾選後系統配置 FOV 會被下方設定的檢測框最大尺寸給
鎖定。
• 遠端微調：進行遠端專案微調功能(僅能在 Offline 機台上使用)。此功能的主要目的在
於可以將 Inline 機台檢測的結果傳送到 Offline 機台來進行微調。在使用此功能之前，
必須先在 Offline 與 Inline 機台進行以下設定。
Inline:
1. 在 Windows 7 作業系統下，選擇[控制台]>[系統及安全性]>[Windows 防火
牆]>[允許的程式]，並將 TRAOI 指定為允許的程式，如下圖所示。
Test Research, Inc.
136 TR7500 SIII Series User Guide – Software

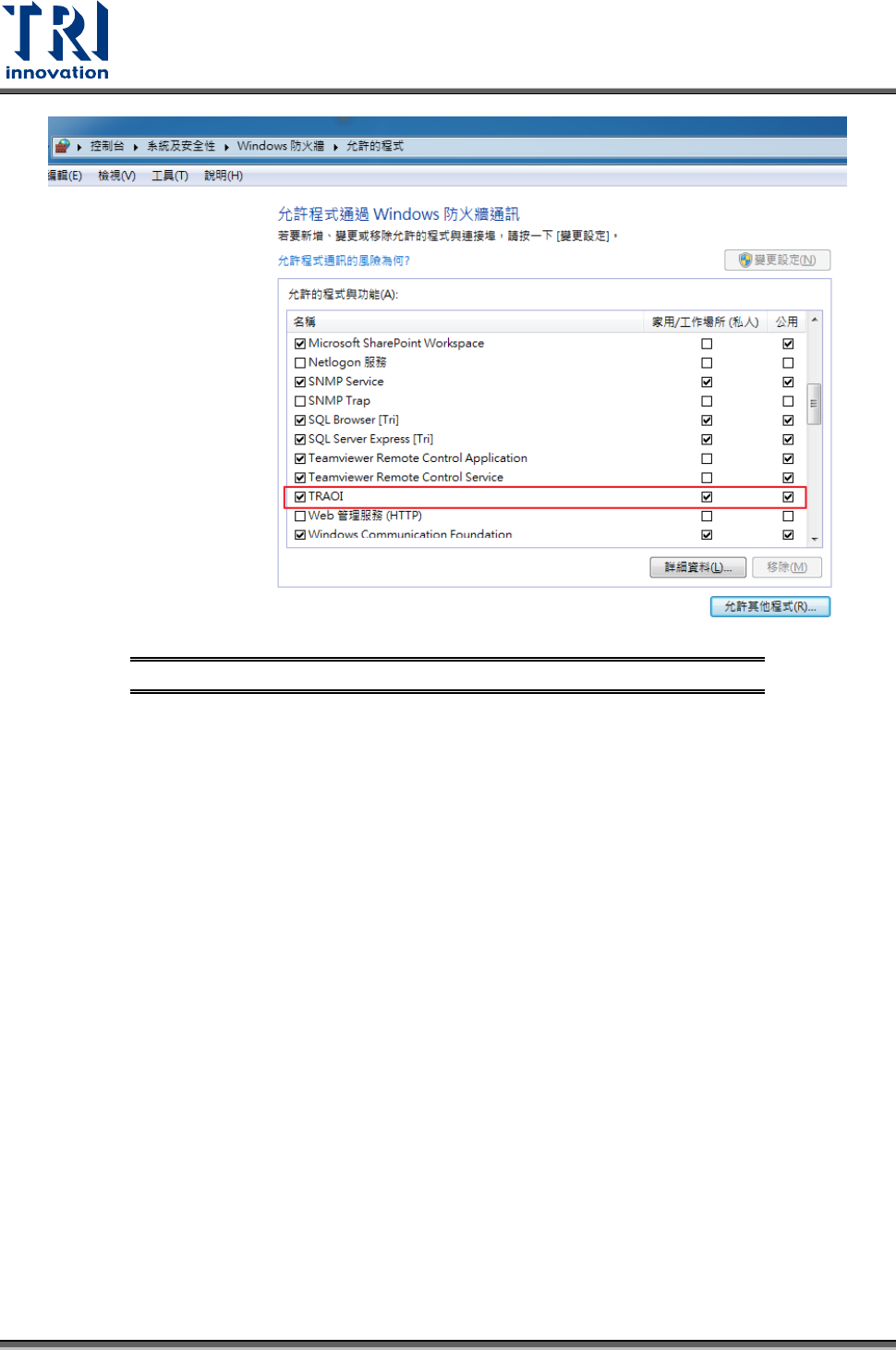

圖 190：Windows 防火牆設定
2. 共享開啟專案的資料夾。
Offline:
1. 同 Inline 機台步驟一，將將 TRAOI 指定為允許的程式。
2. 設定一個共享資料夾並指定為 Inline 機台檢測完傳輸圖檔到 Offline 機台的路
徑。
當 Inline 與 Offline 機台設定皆完成後，點選[遠端微調]進入功能設定視窗，如下圖所示。
當連結正常時，Status 欄位會顯示為 Connect，異常時會顯示 Disconnect。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 137

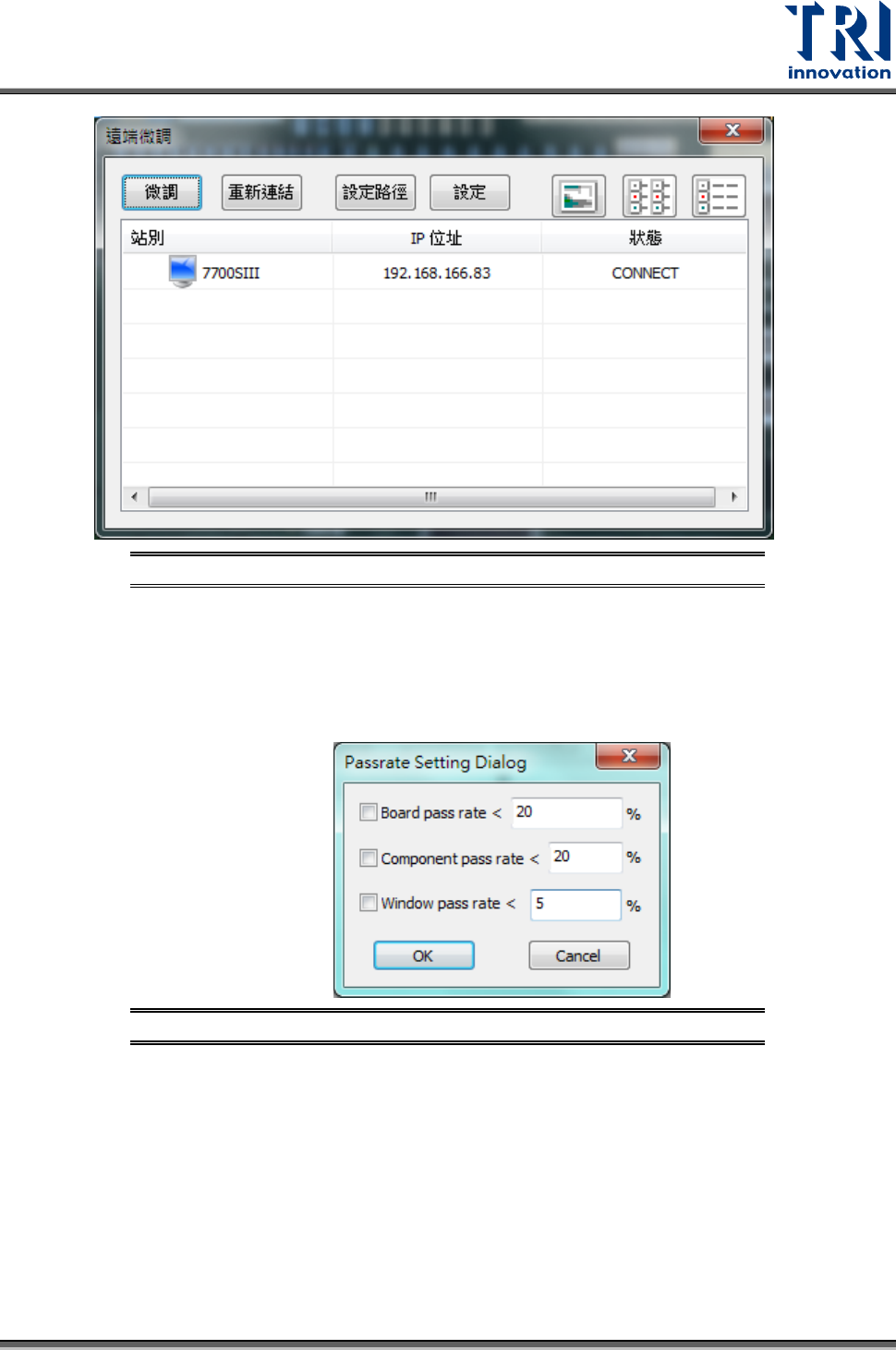

圖 191：遠端專案微調功能視窗
− 微調：點選已連線的機台進行微調。
− 重新連結：與選擇的站別重新連線。
− 設定路徑：設定檔案儲存的路徑。
− 設定：可設定板子直通率、元件良率、檢測框良率，當超過時則該線機台會顯示
紅色來提醒使用者先微調哪一條線。
圖 192：警告訊息設定視窗
• 測試管理：設定要檢測的項目，點選後會出現如下圖的視窗。勾擇[開啟功能]後，並在
[選擇類別]中選擇項目，並且在下方欄位選出想要測試的板子、元件類型或者元件後，
按下[確定]。此時，在每次檢測後，系統將只會顯示選擇項目的檢測結果。
