Test Research, Inc. 138 TR7500 SIII Series Us er Guide – Sof tware 圖 193 ：測試管理 設定視窗 − 開啟功能：開啟此功能 測試。 − 搜尋：可搜尋元 件或類型。 − 選擇類別：可區 分為子板、類型、 元件設定。 − 全選：將左邊所 有條件選取。 − 全不選：將左邊 所有條件取消選取 。 − ：將左邊所選取的移至 右邊當測試設定。 − ：將右邊所選取的取消 測試設定。…
Test Research, Inc.
TR7500 SIII Series User Guide – Software 137
圖 191：遠端專案微調功能視窗
− 微調：點選已連線的機台進行微調。
− 重新連結：與選擇的站別重新連線。
− 設定路徑：設定檔案儲存的路徑。
− 設定：可設定板子直通率、元件良率、檢測框良率，當超過時則該線機台會顯示
紅色來提醒使用者先微調哪一條線。
圖 192：警告訊息設定視窗
• 測試管理：設定要檢測的項目，點選後會出現如下圖的視窗。勾擇[開啟功能]後，並在
[選擇類別]中選擇項目，並且在下方欄位選出想要測試的板子、元件類型或者元件後，
按下[確定]。此時，在每次檢測後，系統將只會顯示選擇項目的檢測結果。
Test Research, Inc.
138 TR7500 SIII Series User Guide – Software

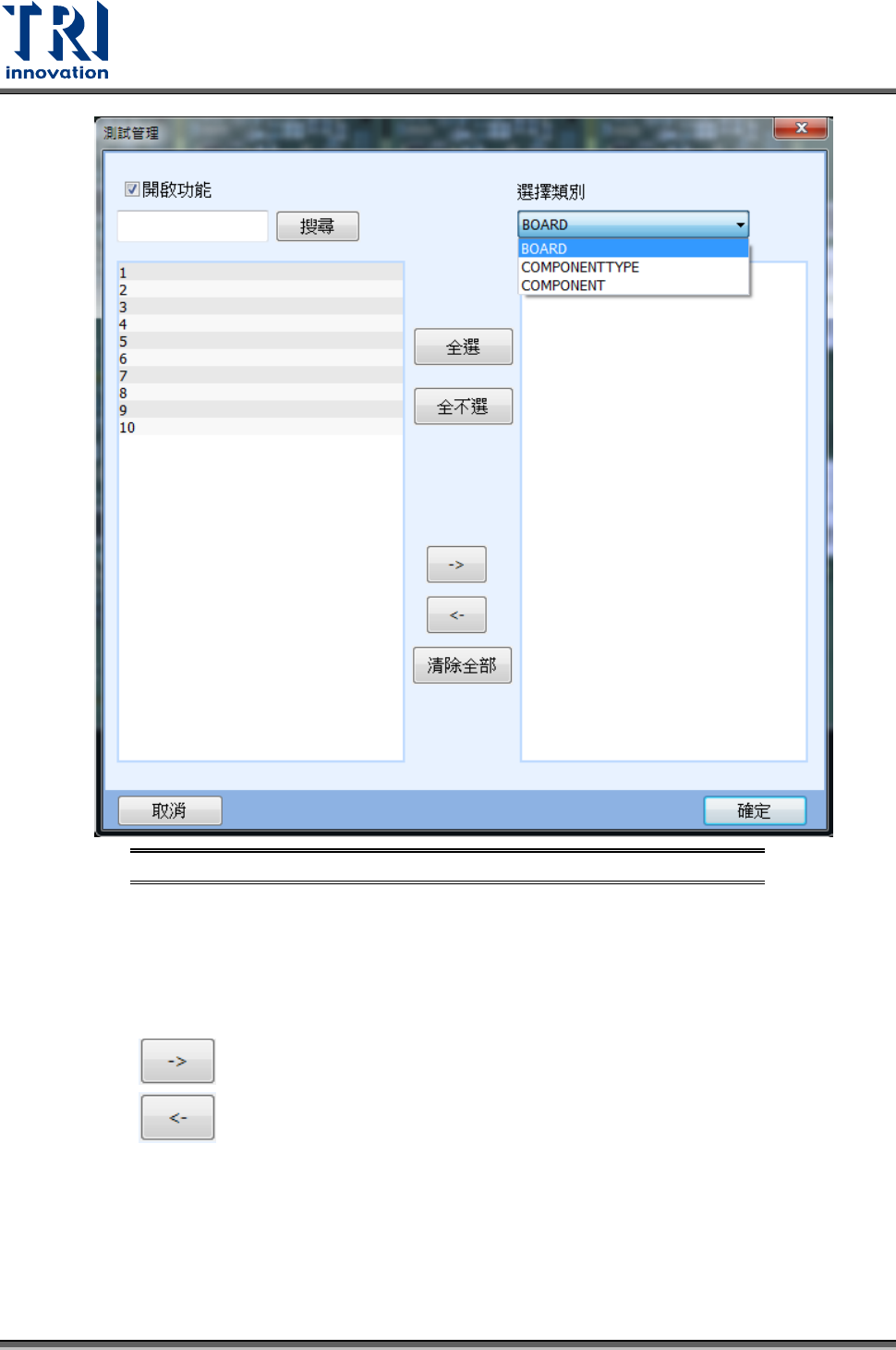

圖 193：測試管理設定視窗
− 開啟功能：開啟此功能測試。
− 搜尋：可搜尋元件或類型。
− 選擇類別：可區分為子板、類型、元件設定。
− 全選：將左邊所有條件選取。
− 全不選：將左邊所有條件取消選取。
− ：將左邊所選取的移至右邊當測試設定。
− ：將右邊所選取的取消測試設定。
− 清除全部：將右邊所有設定條件移除。
• 微調管理：此功能尚在開發中。
• 操作紀錄：提供使用者觀察該程式新增、刪除、修改檢測框參數與模式的紀錄。此紀
錄僅包含有存檔的部分，修改後無存檔的部分將不會顯示。點選後會出現如下圖的介
面。使用者可以先設定想要的搜尋條件(如目標、更新資料、依行為、依使用者或依時
間)後，按下[查詢]。搜尋的結果會顯示在下方清單中。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 139

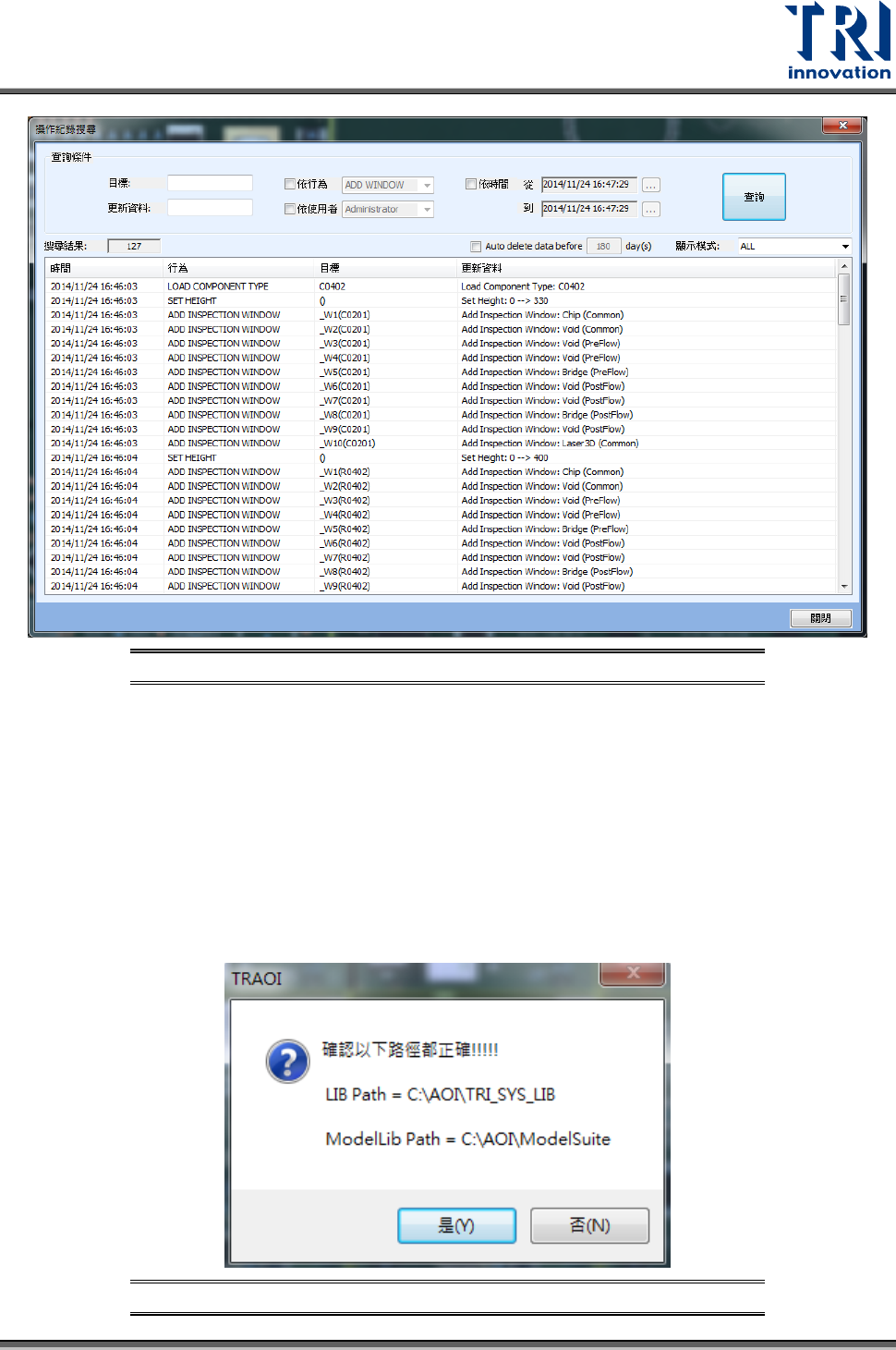

圖 194：操作紀錄搜尋視窗
輸出格式
• 涵蓋率報告：選擇不同公司的報表輸出格式。
• 編輯：可以讓使用者自行編輯輸出檔案的格式，不過此功能屬於進階功能，仍建議由
原廠 RD 或 FAE 協助處理。
啟動資料庫
• 分享資料庫：開啟程式時自動更新資料庫的檢測參數到程式中，如果在某一程式修改
參數，其他程式開啟時可自動更新，確保檢測參數的一致性。
• 協作資料庫：多人合作撰寫資料庫，須先開啟相同程式，及指定相同資料庫路徑，如
下圖。
圖 195：協作資料庫 – 資料庫路徑確認視窗
