Test Research, Inc.
TR7500 SIII Series User Guide – Software 141
圖 198：[設定]相關頁籤
停板位置
左側停止位置：當設定右側進板時，設定在機台內部左邊停板的位置。
右側停板位置：當設定左側進板時，設定在機台內部右邊停板的位置。
功能
移至對位標記 1：移動到第一對位標記位置。
設為對位標記 1：將現在的位置設定為第一對位標記。
雙軌停板位置(此功能僅供雙軌機台使用)
軌道 1/2 停板位置：設定軌道停板位置，用以計算切換軌道測試時的 Y 方向距離間距。
5.3.7 對位

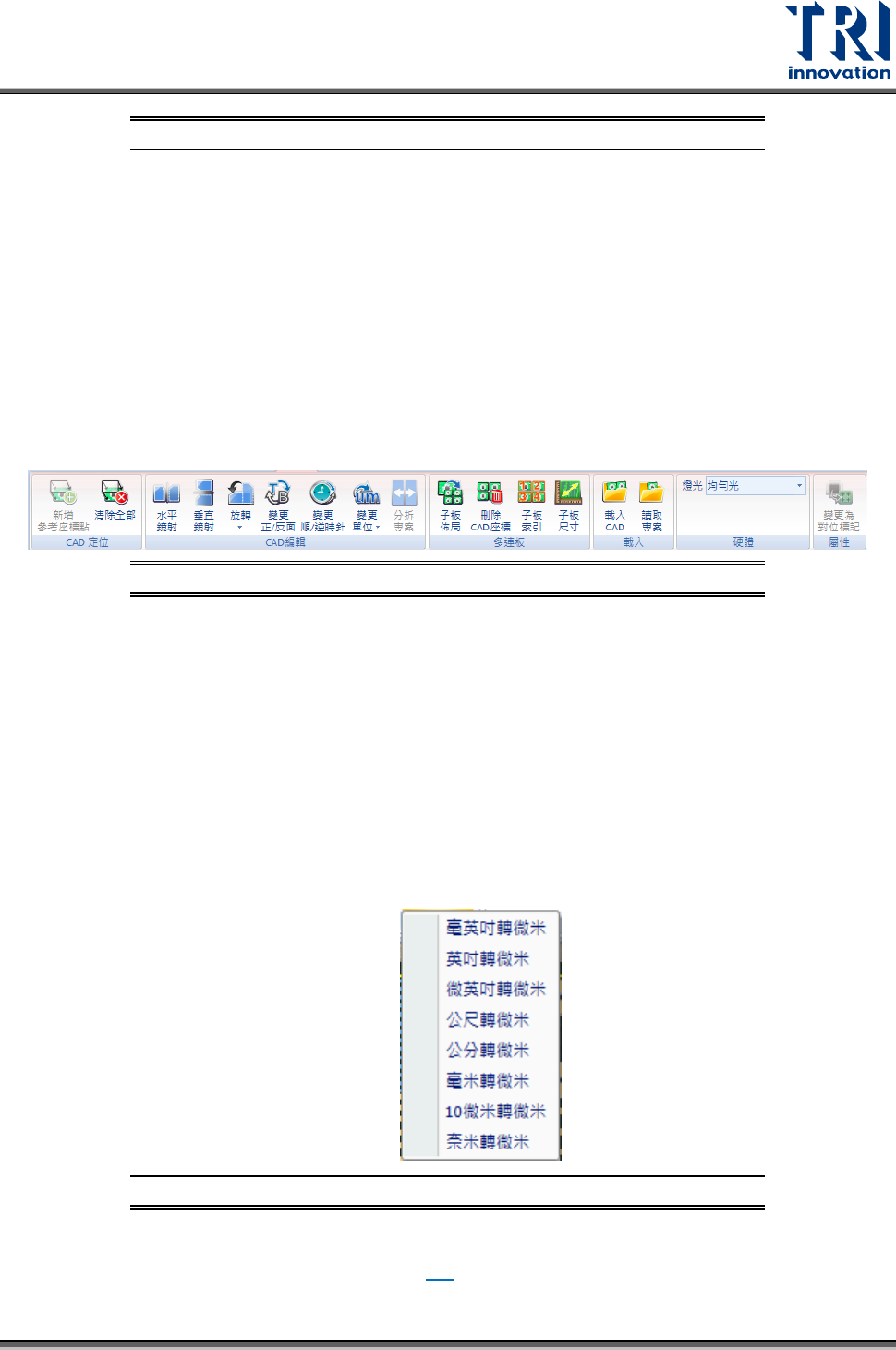

圖 199：[對位]相關頁籤
CAD 定位
• 新增參考座標點：將設定好 CAD 座標的元件設定為參考座標點。(僅能在元件原圖模式
下使用)
• 清除全部：刪除板上所有參考座標點。
CAD 編輯
• 水平鏡射：將選擇的框進行水平方向的複製。
• 垂直鏡射：將選擇的框進行垂直方向的複製。
• 旋轉：旋轉 CAD 座標，可區分 90、180、270 度。
• 變更正/反面：切換 CAD 的正反面。
• 變更順/逆時針：對 CAD 檔作順逆時針的角度的轉換。
• 變更單位：變更 CAD 座標的單位，可變更多種單位至微米。
圖 200：單位轉換表單
• 分拆專案：將當前電路板分割成兩個不同的專案程式。此功能僅能在有兩段式進板功
能的機種可以使用，詳細說明請參閱 8.6。
多連板
Test Research, Inc.
142 TR7500 SIII Series User Guide – Software
• 子板佈局：將 CAD 檔座標依照所需的多連板排列方式展開。以最小可複製單位展開，
如有 0/180 度、正反面、不同間距可能需要多次展開。點選後會，會出現下圖的視窗，
其各選項的說明如下

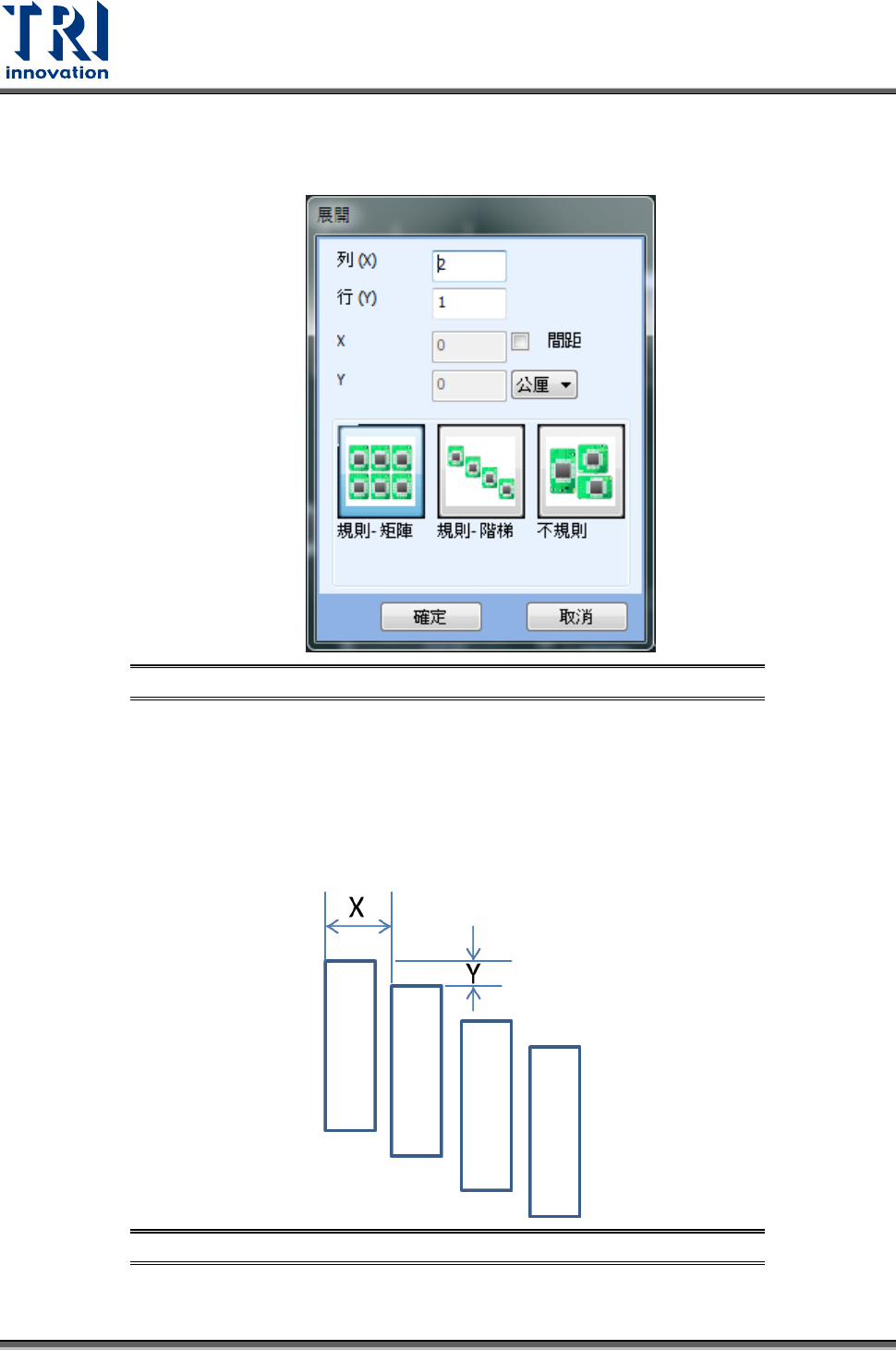

圖 201：子板佈局設定視窗
- 行(X)：設定水平方向要展開的子板數量(包含第一子板)。
- 列(Y)：設定垂直方向要展開的子板數量(包含第一子板)。
- X/Y/間距/單位：設定各板之間的固定距離。
- 規則-矩陣：指子板大小皆相同，並且僅有包含 0 和 180 度排列組合。
- 規則-階梯：指多連板為相同角度但是有固定 X 與 Y 方向的梯形排列組合。
圖 202：產生多連板資訊 – 規則 – 階梯排板方式
Test Research, Inc.
TR7500 SIII Series User Guide – Software 143
- 不規則：各子板為不規則的排列組合，使用者須手動編排連板位置並在每個子板上
作定位。
• 刪除 CAD 座標：刪除多連板中所選擇板上的 CAD 檔。

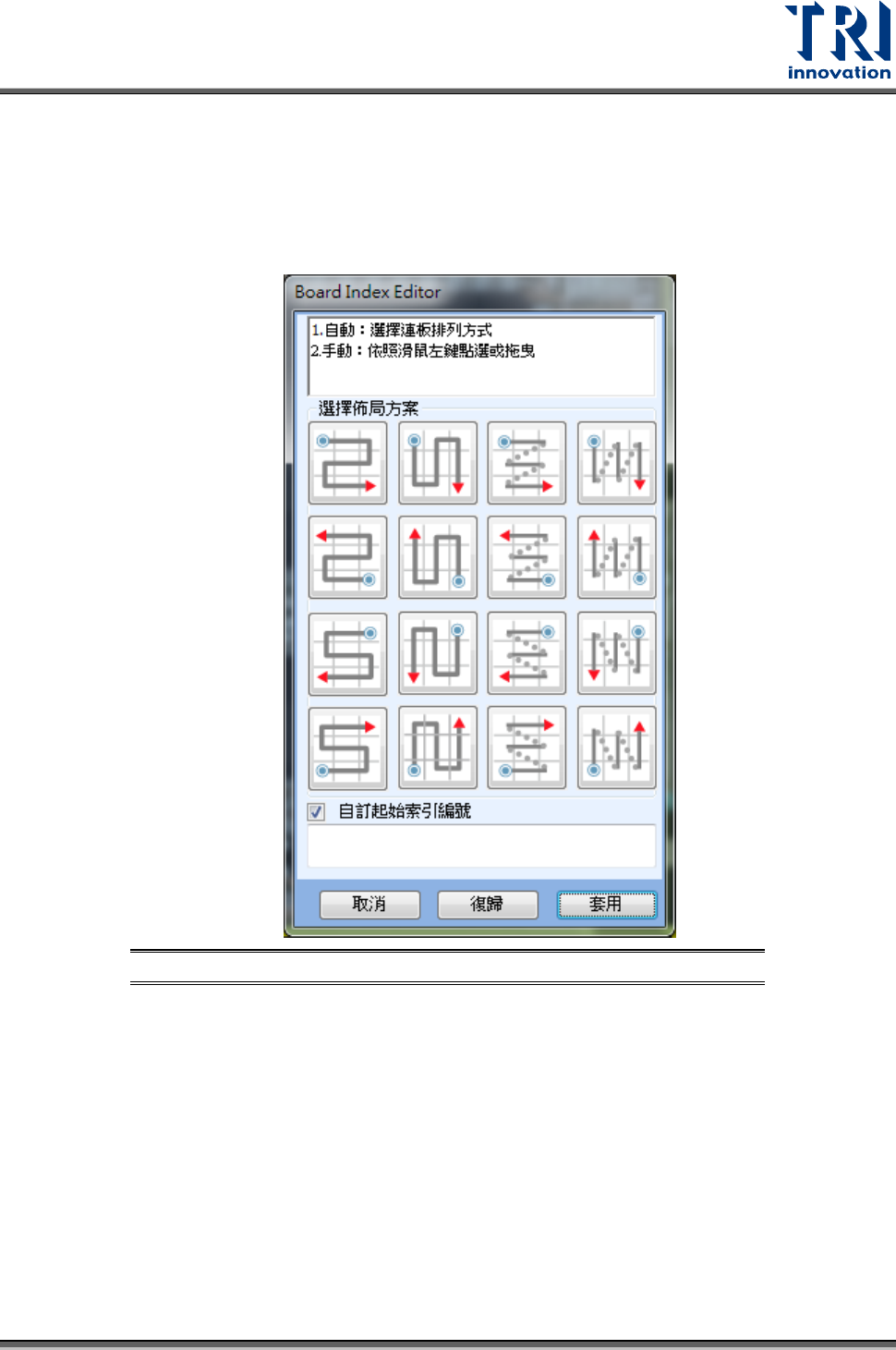

• 子板索引：設定多連板的板號。點選後會出現以下視窗供使用者選擇板號設定規則。
- 自訂起始索引標號：勾選後可以手動設定不連續的子板編號。例如：10 連板，輸入
1,2,3,6,9，得到的 boardindex 為 1 2 3 6 9 10 11 12 13 14。
圖 203：編輯子板索引視窗
• 子板尺寸：設定每個子板的檢測範圍大小。
