Test Research, Inc.
TR7500 SIII Series User Guide – Software 143
- 不規則：各子板為不規則的排列組合，使用者須手動編排連板位置並在每個子板上
作定位。
• 刪除 CAD 座標：刪除多連板中所選擇板上的 CAD 檔。
• 子板索引：設定多連板的板號。點選後會出現以下視窗供使用者選擇板號設定規則。
- 自訂起始索引標號：勾選後可以手動設定不連續的子板編號。例如：10 連板，輸入
1,2,3,6,9，得到的 boardindex 為 1 2 3 6 9 10 11 12 13 14。
圖 203：編輯子板索引視窗
• 子板尺寸：設定每個子板的檢測範圍大小。
Test Research, Inc.
144 TR7500 SIII Series User Guide – Software
載入
• 載入 CAD：載入不同的 aoi 檔來寫程式。
• 讀取專案：

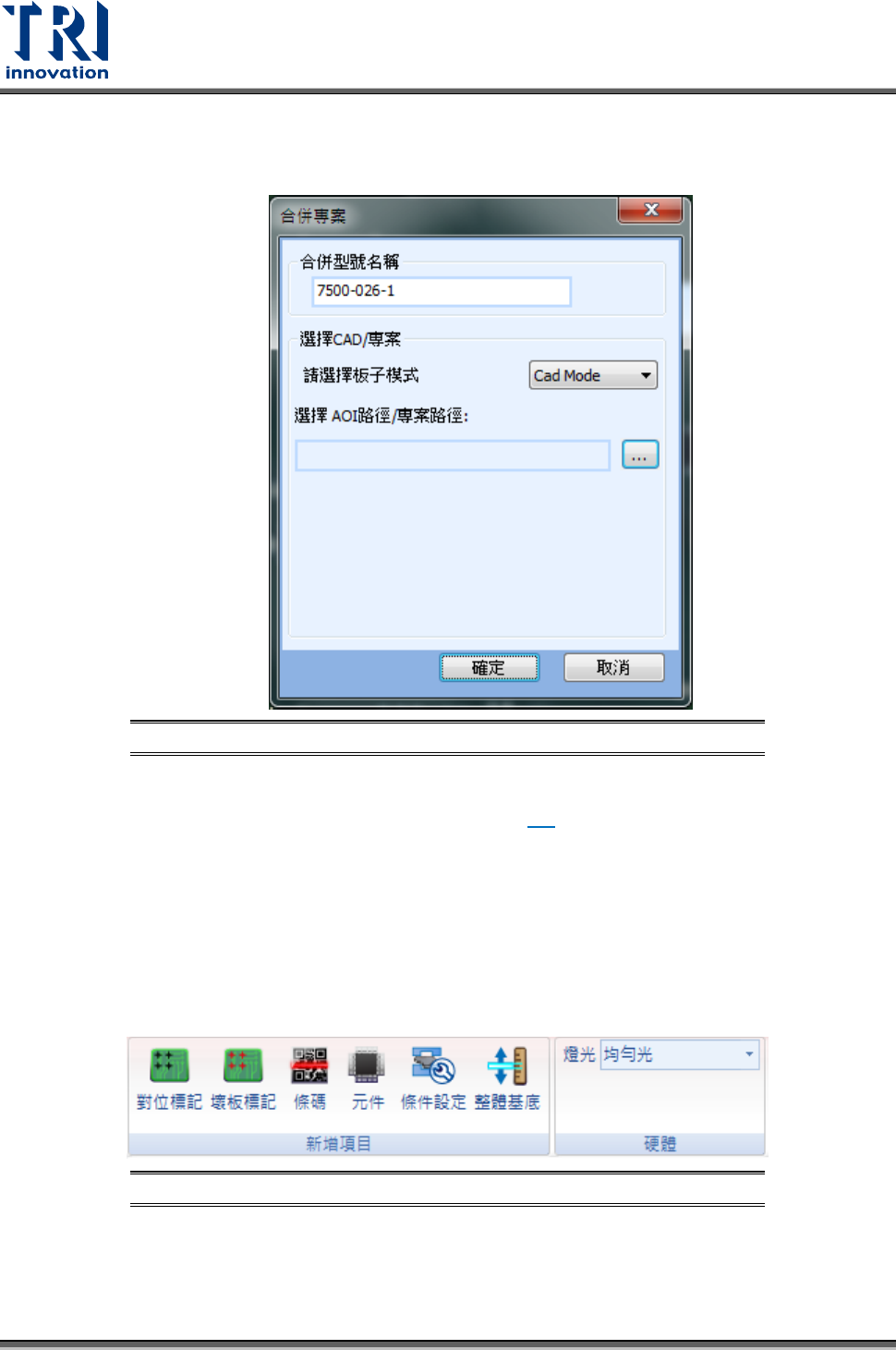

圖 204：合併專案視窗
硬體
• 燈光：選擇檢測板子所使用的光源，詳情請參閱 3.3。
5.3.8 新增
進入這個相關頁籤的條件是在大圖模式中，點選滑鼠左鍵兩下在任何一個無 CAD 座標點的位
置上。要進行新增動作時，先點選要新增的項目圖示後，用滑鼠在原圖模式中拖曳來產生新增
項目，其包含“位標記”、“壞板標記”、“條碼”、“元件”、“條件設定”及“整體基底”。各項目的詳細
說明將在以下章節敘述。
圖 205：[新增]相關頁籤
Test Research, Inc.
TR7500 SIII Series User Guide – Software 145
5.3.8.1 對位標記
在指定的位置新增對位標記檢測框。使用者可以選擇“使用當前影像”或“使用標準影像模組”。
對位標記的類型可依據實際情況選擇使用”圓形”或者”方形”。當對位標記為黑色時，可勾選“使
用黑色主體”功能來切換檢測的方式。
圖 206：新增對位標記視窗
當拖曳出檢測框後，會自動切換到壞板標記相關頁籤，如下圖所示。
圖 207：[對位標記]相關頁籤
檢測框：
• 搜尋範圍(熱鍵Ｒ)：設定此檢測框的搜尋範圍。
測試運行
• 此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。
• 此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。
• 此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功
能會進入微調畫面，詳細操作請參閱 4.2。
• 品質驗證(QV) ：可以利用已有的不良影像進行比對檢測。詳細功能設定請參閱
8.8。
檢視模式
• 項目選擇
