Test Research, Inc. 146 TR7500 SIII Series Us er Guide – Sof tware 圖 208 ：新增對位 標記的檢視功能 − 搜尋範圍：顯示 搜尋範圍 。 − 處理後影像：顯 示經過影 像處理後的影像 。 5.3.8.2 壞板標記 在指定的位置新增壞板 標記檢測框 ( 僅可以用 Patmatch 、 Cor m a tch 來測試 ) 。當壞板 標記 檢測 不良時會忽略該板檢測。當拖曳…
Test Research, Inc.
TR7500 SIII Series User Guide – Software 145
5.3.8.1 對位標記
在指定的位置新增對位標記檢測框。使用者可以選擇“使用當前影像”或“使用標準影像模組”。
對位標記的類型可依據實際情況選擇使用”圓形”或者”方形”。當對位標記為黑色時，可勾選“使
用黑色主體”功能來切換檢測的方式。

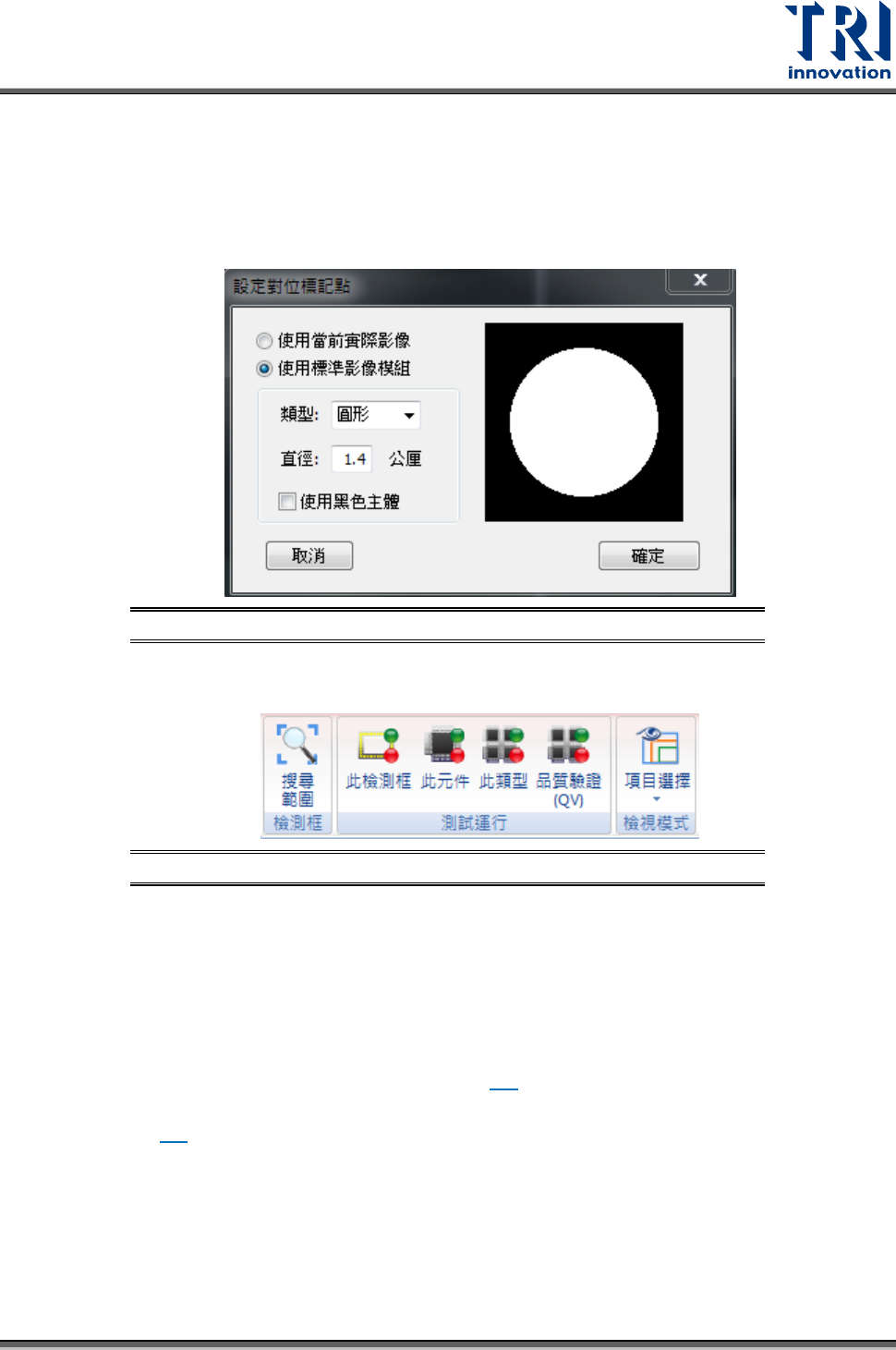

圖 206：新增對位標記視窗
當拖曳出檢測框後，會自動切換到壞板標記相關頁籤，如下圖所示。
圖 207：[對位標記]相關頁籤
檢測框：
• 搜尋範圍(熱鍵Ｒ)：設定此檢測框的搜尋範圍。
測試運行
• 此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。
• 此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。
• 此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功
能會進入微調畫面，詳細操作請參閱 4.2。
• 品質驗證(QV) ：可以利用已有的不良影像進行比對檢測。詳細功能設定請參閱
8.8。
檢視模式
• 項目選擇
Test Research, Inc.
146 TR7500 SIII Series User Guide – Software

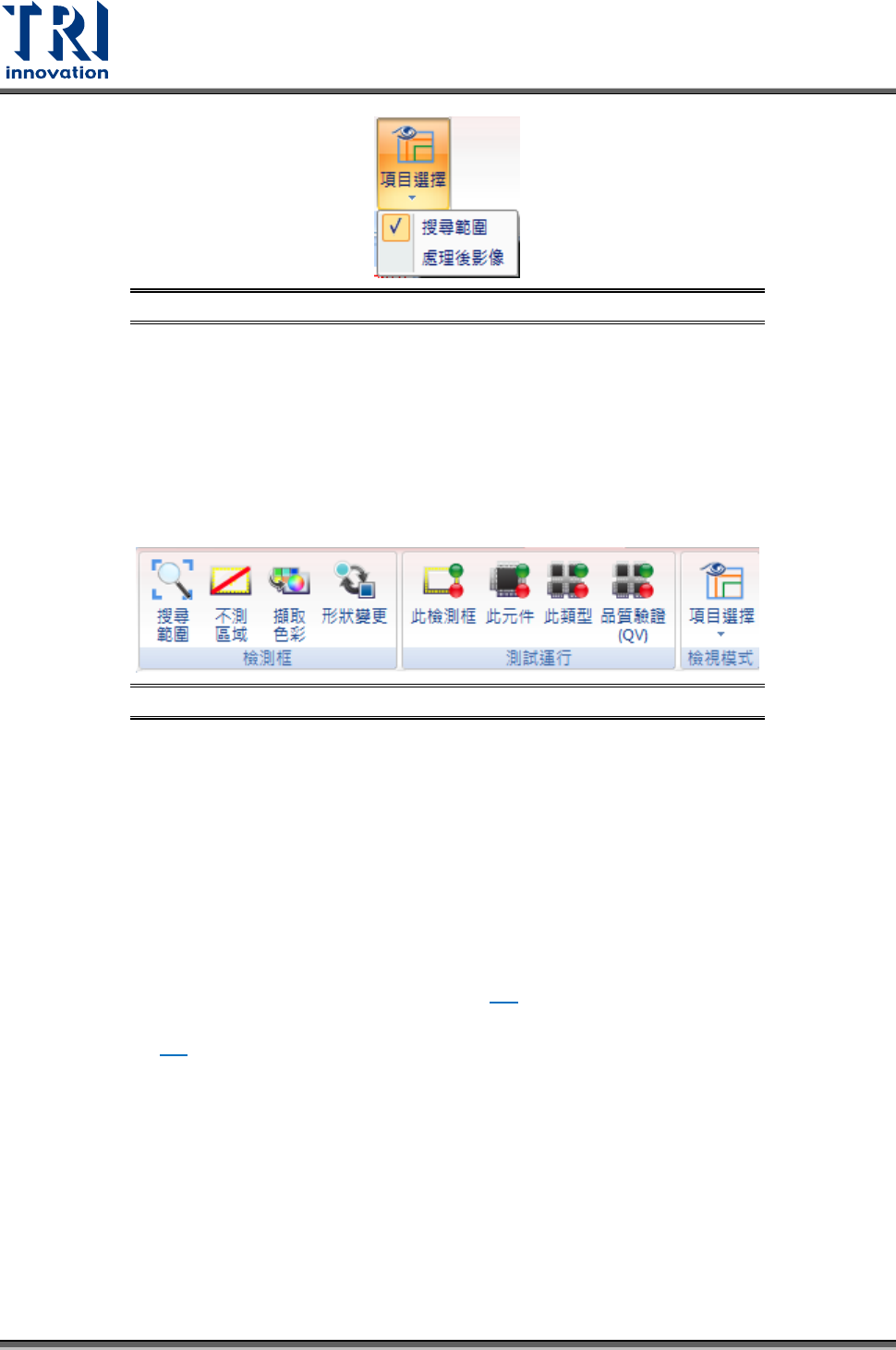

圖 208：新增對位標記的檢視功能
− 搜尋範圍：顯示搜尋範圍。
− 處理後影像：顯示經過影像處理後的影像。
5.3.8.2 壞板標記
在指定的位置新增壞板標記檢測框(僅可以用 Patmatch、Cormatch 來測試)。當壞板標記檢測
不良時會忽略該板檢測。當拖曳出檢測框後，會自動切換到[壞板標記]相關頁籤，如下圖所示。
圖 209：[壞板標記]相關頁籤
檢測框
• 搜尋範圍：測定壞板標記檢測框的搜尋範圍。
• 不測區域：測試已選擇檢設框所屬元件的所有檢測框。
• 擷取色彩：測試已選擇檢設框所屬元件類別的所有檢測框。
• 改變形狀：改變檢測框的形狀。
測試運行
• 此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。
• 此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。
• 此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功
能會進入微調畫面，詳細操作請參閱 4.2。
• 品質驗證(QV) ：可以利用已有的不良影像進行比對檢測。詳細功能設定請參閱
8.8。
檢視模式
• 項目選擇
− 搜尋範圍：顯示搜尋範圍。
− 處理後影像：顯示經過影像處理後的影像。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 147
5.3.8.3 條碼
在指定的位置新增條碼檢測框。當在原圖模式拖曳出檢測框後，會跳出以下視窗。

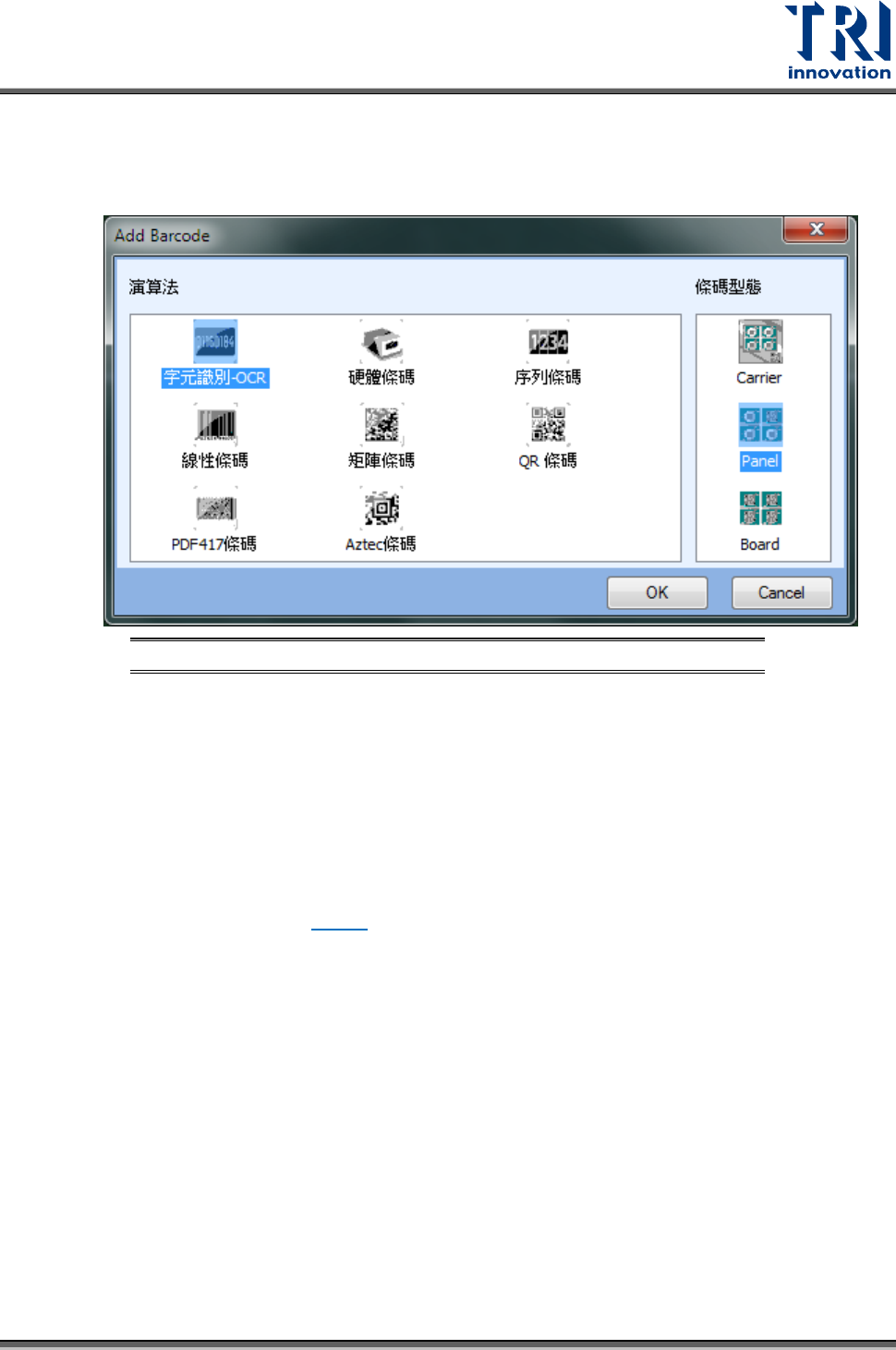

圖 210：新增條碼視窗
− 演算法：可區分為字元辨別-OCR、硬體條碼、序列條碼、線性條碼、矩陣
條碼、QR 條碼、PDF417 條碼和 Aztec 條碼。
− 條碼型態：可區分為 Carrier、Panel、Board。Carrier 代表此條碼為貼在治
具上可以重複使用，一般為搭配小板條碼上傳客戶系統以供後續追蹤。
Panel 表示讀取一個條碼，套用給所有子板使用，所以全部子板都會是相同
條碼。Board 表示每一小板各自讀取自己的條碼，在大圖上每個位置會有一
個條碼框。
1) 字元辨別-OCR：使用相機來拍攝照片來進行條碼讀取。關於 OCR 框的詳細
設定，請參閱 3.7.11。
