Test Research, Inc.
154 TR7500 SIII Series User Guide – Software

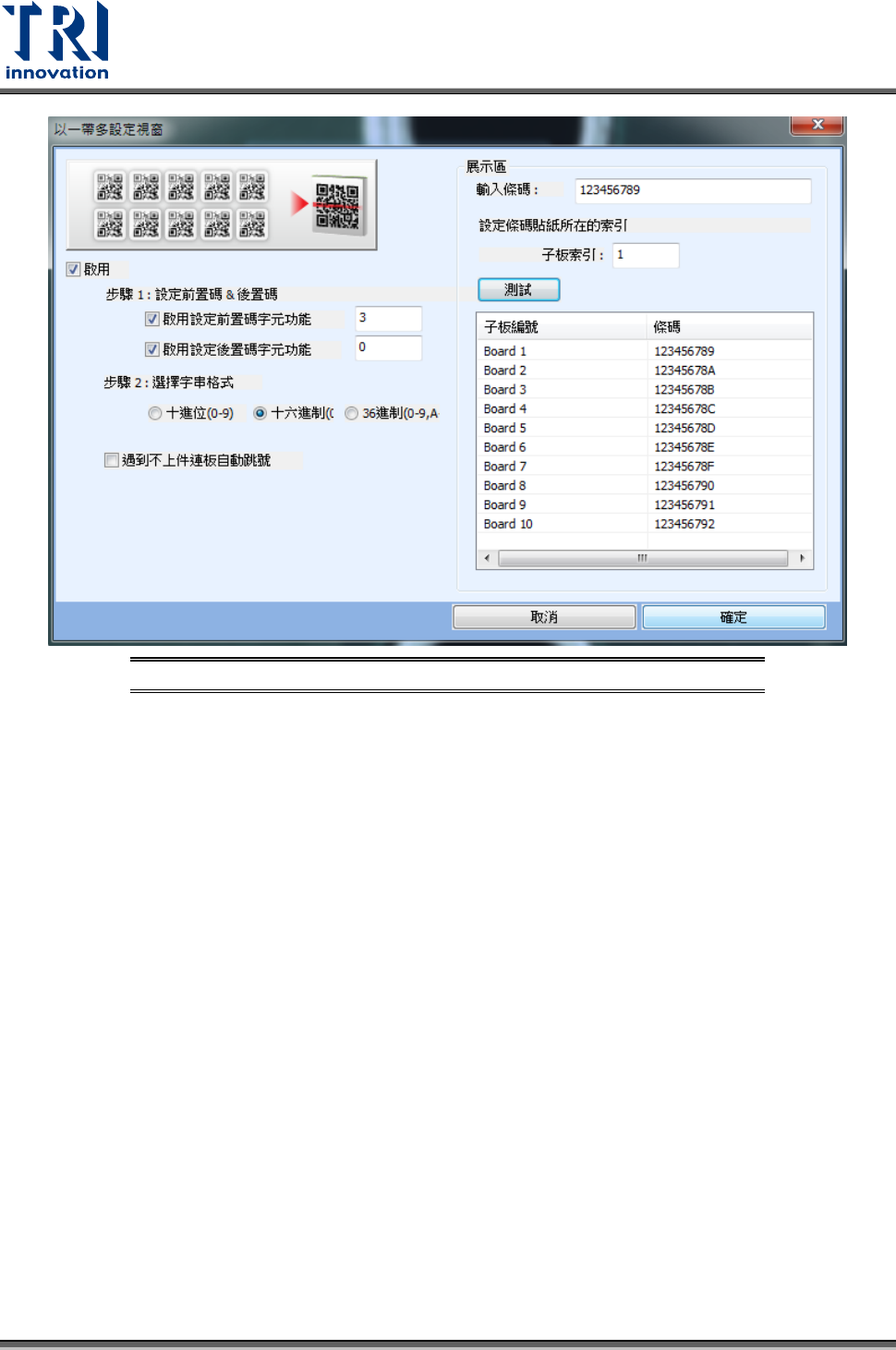

圖 221：以一帶多設定視窗
− 啟用：開啟以一帶多功能
− 啟用設置前置碼字元功能：前面幾碼的字元固定不動，不能被變更。
− 啟用設置後置碼字元功能：後面幾碼固定，由固定字元數前面開始變更。
− 選擇字串格式：提供十進位、十六進位、36 進位的產生方式
− 遇上不上件連板自動跳號：決定不打件小板是否要自動帶出條碼。
展示區：
Test Research, Inc.
TR7500 SIII Series User Guide – Software 155

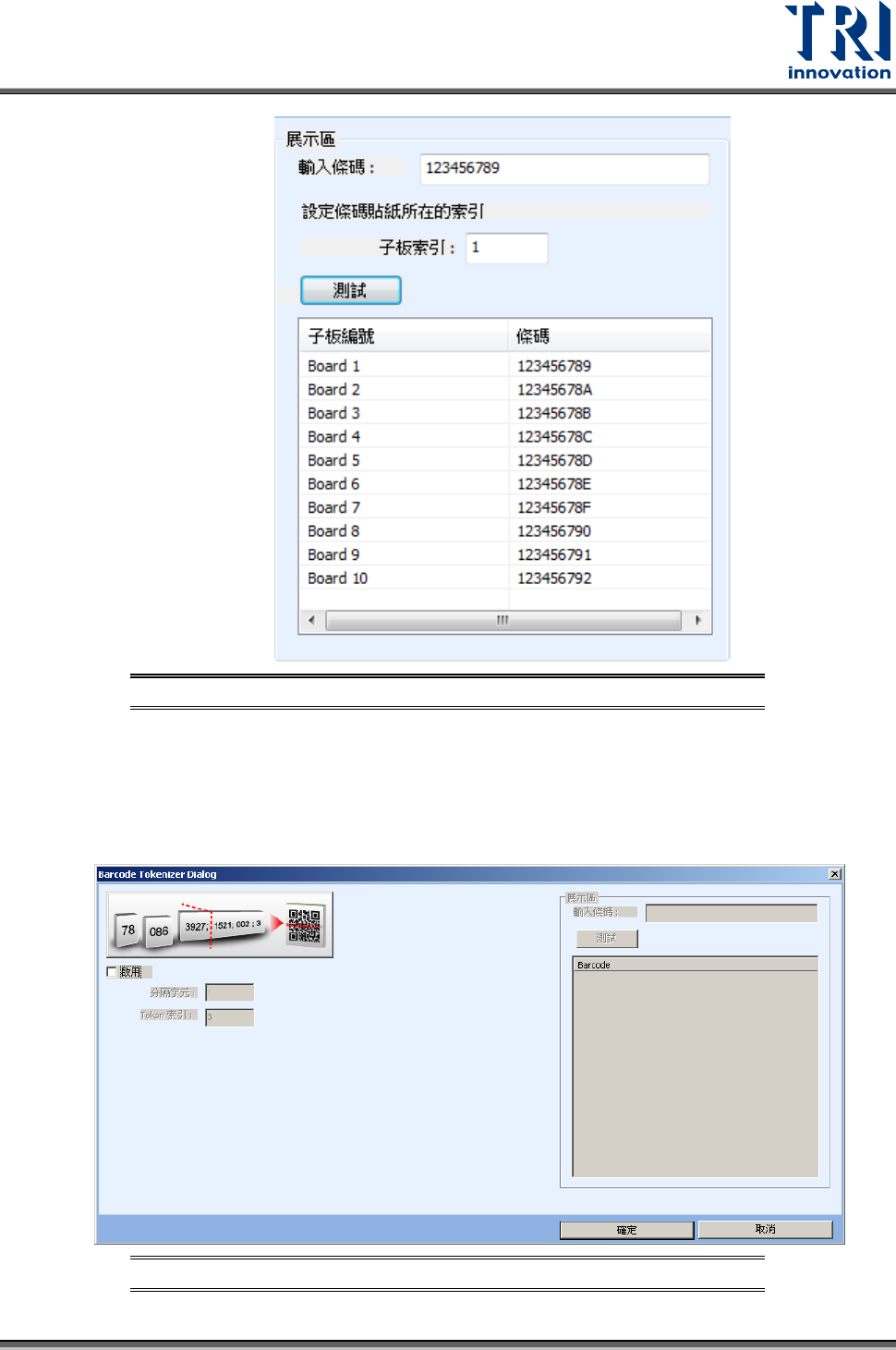

圖 222：展示區功能
− 輸入條碼：輸入欲測試條碼。
− 設定條碼所在的子板索引：以此連板位置往前則減 1 往後則加 1
− 測試：測試可由下方視窗檢視產生的條碼是否符合預期。
• 標記生成器：將一長串的條碼 (XXX-XXXXX-XXX) 設定分隔字元， 取第 N 段 進行以
一帶多的處理再將完整的條碼顯示出來。
圖 223：標記生成器設定視窗
Test Research, Inc.
156 TR7500 SIII Series User Guide – Software
− 啟用：開啟標記生成器功能。
− 分隔字元：用來區分條碼間隔，可能為 -、@、_、/…等。
− 展示區：可測試設定結果。
• 特徵比對：客戶提供一個比對格式，來判斷機台讀到的條碼是否可以接受。例如 ：格
式為 AA12345，機台讀出來的英文字母僅可以為 AA，如讀到 aa/Aa/aA 則機台暫停測
試，或格式為 AA1xxx5 表示讀出來的條碼僅中間三位數字可以變動，不合者則機台停
機。

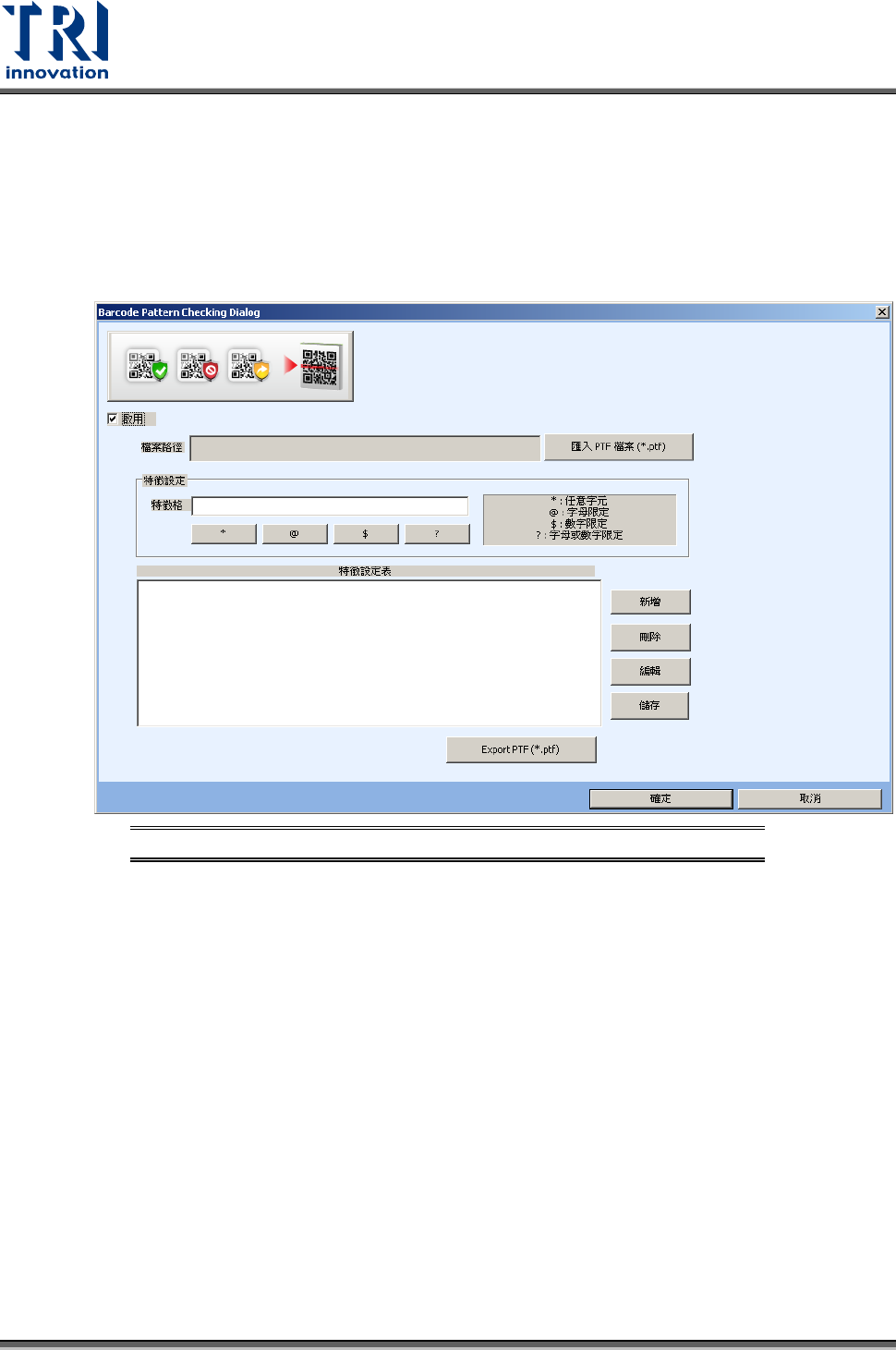

圖 224：特徵比對設定視窗
使用者手動輸入條碼檢查格式
− 檔案路徑：顯示目前此專案檔所搭配的 PTF 檔名。
− 匯入 PTF 檔案：將已存在的條碼格式檢查檔(*.PTF)匯入。
− 特徵格：使用者可以也可以用按鍵的方式填入。
− 新增：將建好的條碼檢查格式加入格式檢查。
− 刪除：將所選擇的格式刪除。
− 編輯：將所選擇的格式進行編修。
− 儲存：將目前的設定進行存檔。
• 修剪：設定要移除的前後字元數。
