Test Research, Inc.
TR7500 SIII Series User Guide – Software 159
5.3.8.5 條件設定
此功能為異物檢測使用，請參閱 8.1。
5.3.8.6 整體基底
此功能可以用來設定電路板的基底，供 Laser3D 框的 Base 使用。關於 Laser3D 框的設定，
請參閱 3.3.18。
5.3.9 編輯(大圖模式)

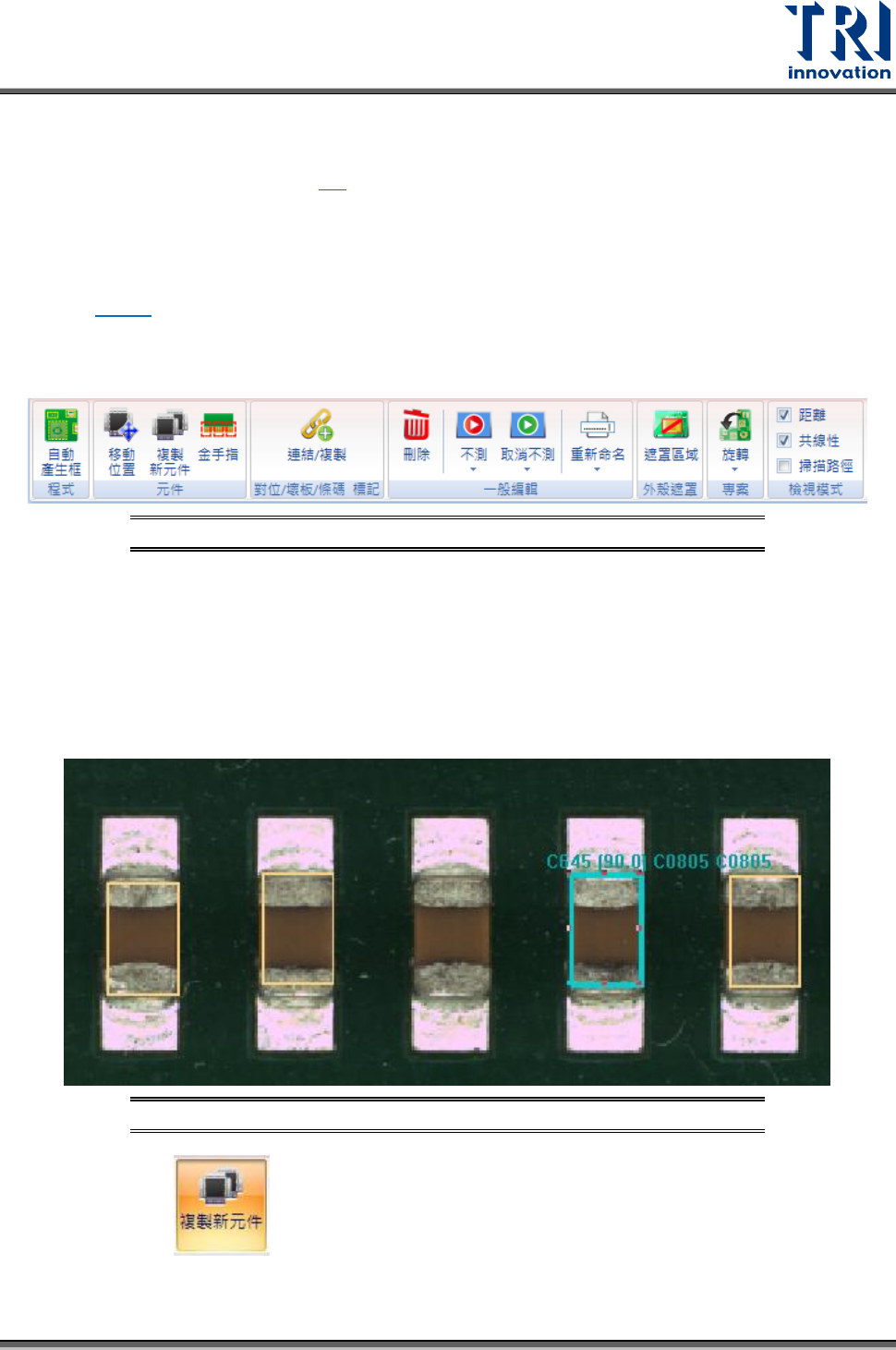

圖 228：[編輯-大圖模式]相關頁籤
程式
• 自動產生框：系統會依照元件與焊盤的 CAD 座標自動新增元件所需的檢測框，此功能
需搭配 SPI 機台的 Gerber Tool 一起使用，詳細設定請參閱相關手冊。
元件
• 移動：將移動過後的位置當作元件的中心。
• 複製新元件：新增同類型元件位子。
1) 點選欲複製的類型的本體框。
圖 229：複製新元件 – 選擇欲複製元件類型的本體框
2) 點選 。
3) 雙擊滑鼠左鍵在想要新增位置，軟體會自動搜尋元件位置及角度。使用者可以自行
調整影像權重來增加判別率。
Test Research, Inc.
160 TR7500 SIII Series User Guide – Software

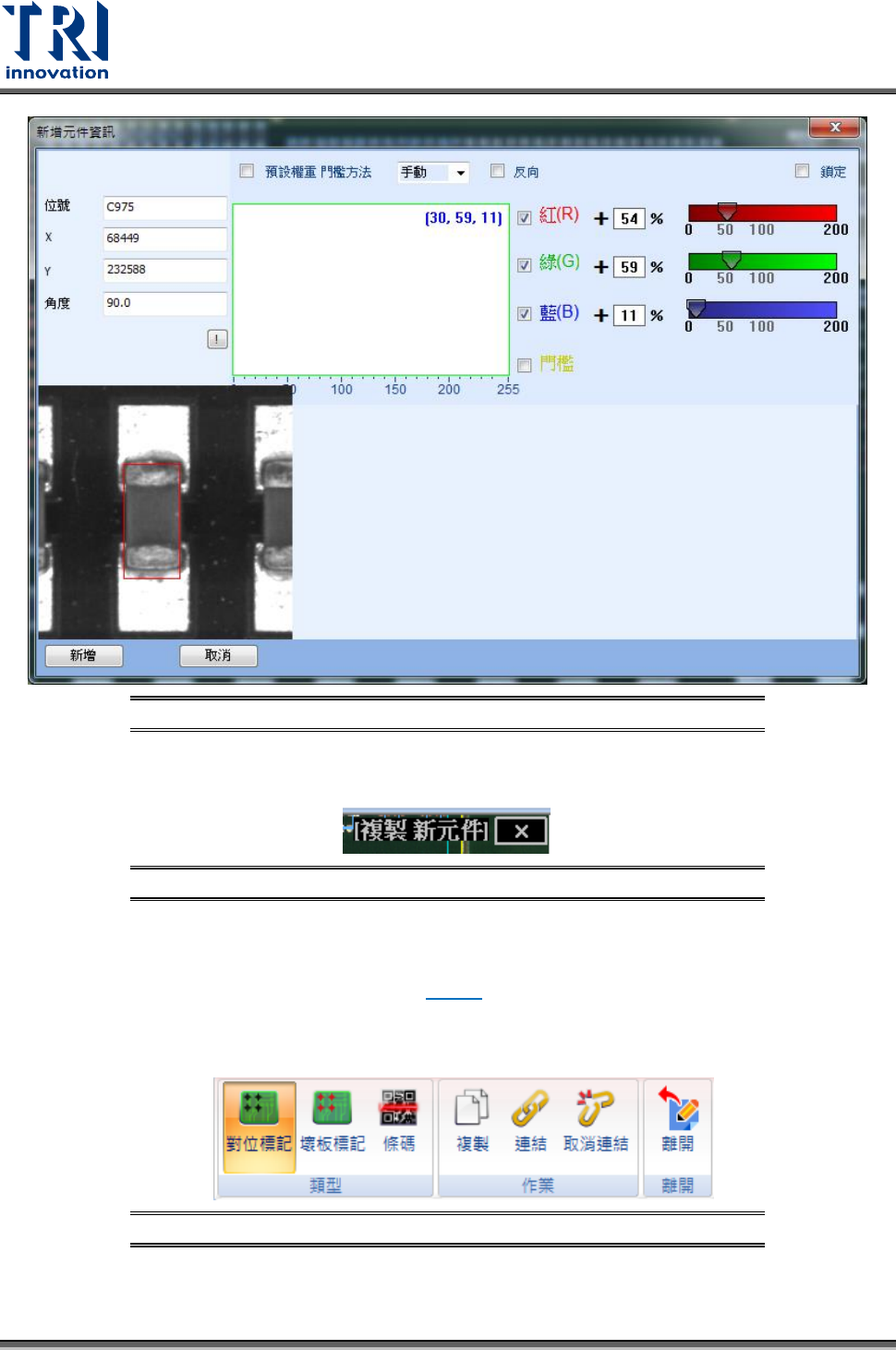

圖 230：複製新元件 – 編輯元件資料
4) 確定位置正確後，按下[新增]。
5) 此時可重複新增元件，如欲關閉功能請按檢測板圖區右上角的叉叉。
圖 231：複製新元件介面離開方式
• 金手指：快速產生檢測金手指所需要的檢測框。點選功能後，直接在電路板上金手指
部分拉出想要檢測的範圍，選擇[是]，系統會自動產生檢測金手指的輪廓檢測(Contour)
框。關於輪廓檢測框的參數，請參閱 3.7.17。
對位標記/壞板標記/條碼
• 連結/複製：點選進入連結/複製頁籤。
圖 232：連結/複製相關頁籤
− 類型：選擇要進行作業的項目。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 161
− 作業：
複製：可以將對位標記、壞板標記與條碼進行複製的動作。在點選小板位置，
即可新增出一組複製關係，主要為設定與小板的關係。當新增壞板標記/條碼
時，如果在小板尺寸內，預設為連結到各小板。
連結：可以將對位標記、壞板標記與條碼進行連結的動作。主要為設定與小
板的關係。當新增壞板標記/條碼時，如果在小板尺寸內，預設為連結到各小
板。
取消連結：取消對位標記、壞板標記與條碼與小板的連結關係。
舉例來說，當選擇對標記時，在大圖模式上會顯示出對位標記的位置，使用者在左邊
的”板子”頁籤中，選擇一個對位標記後，然後在大圖上選擇一個子板，最後按下連結。
這時候該對位標記就會被指定是在這個子板上使用，並且會在頁籤中該對位標記下顯
示其連結的板子，如下圖表示 F1 是小板 1 的各別對位標記(Local FM)。

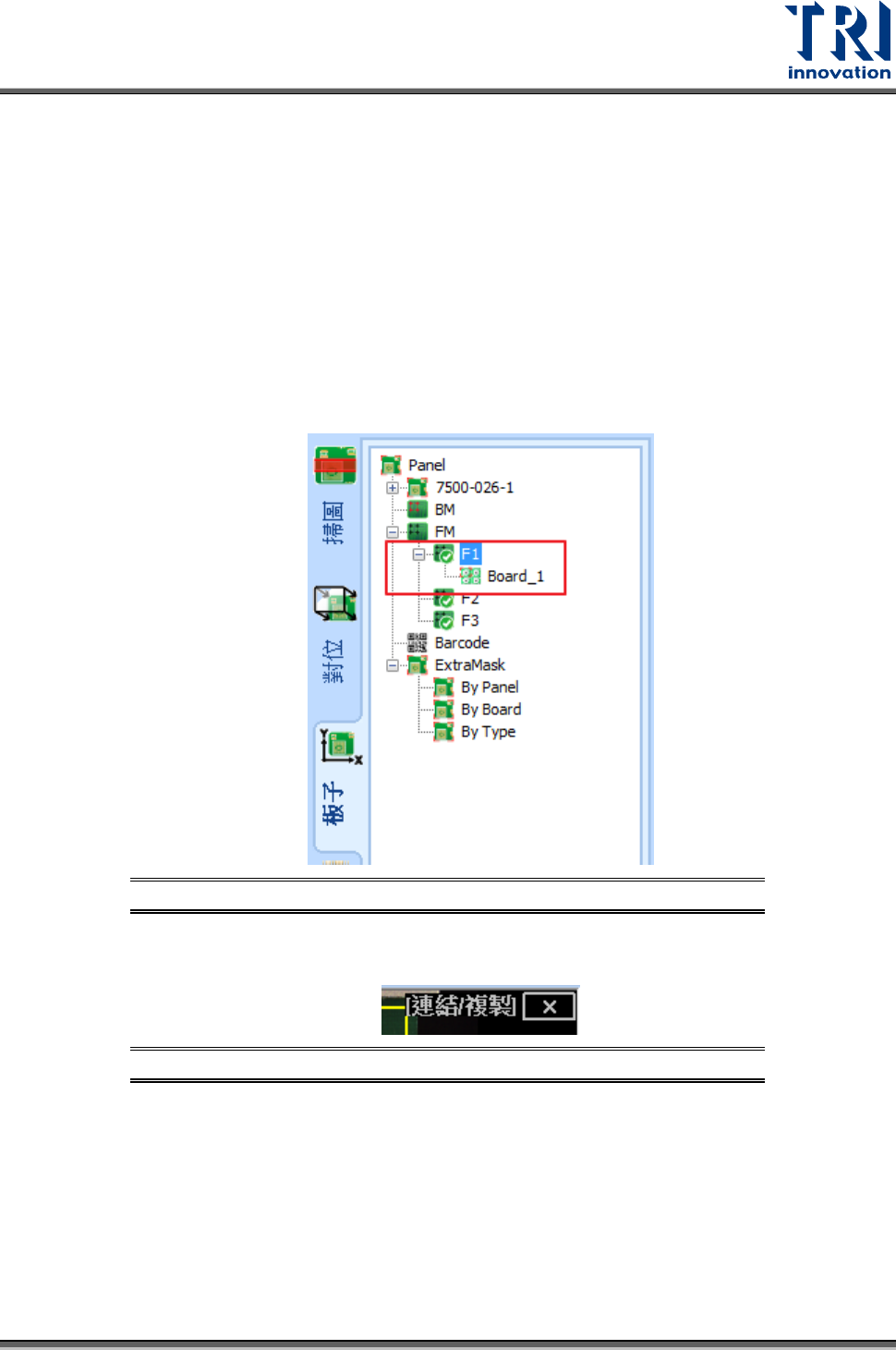

圖 233：連結/複製對位標記/壞板標記/條碼設定視窗
如欲關閉功能請按檢測板圖區右上角的叉叉，如下圖所示。
圖 234：連結/複製頁籤離開方式
