Test Research, Inc.
160 TR7500 SIII Series User Guide – Software
圖 230：複製新元件 – 編輯元件資料
4) 確定位置正確後，按下[新增]。
5) 此時可重複新增元件，如欲關閉功能請按檢測板圖區右上角的叉叉。
圖 231：複製新元件介面離開方式
• 金手指：快速產生檢測金手指所需要的檢測框。點選功能後，直接在電路板上金手指
部分拉出想要檢測的範圍，選擇[是]，系統會自動產生檢測金手指的輪廓檢測(Contour)
框。關於輪廓檢測框的參數，請參閱 3.7.17。
對位標記/壞板標記/條碼
• 連結/複製：點選進入連結/複製頁籤。
圖 232：連結/複製相關頁籤
− 類型：選擇要進行作業的項目。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 161
− 作業：
複製：可以將對位標記、壞板標記與條碼進行複製的動作。在點選小板位置，
即可新增出一組複製關係，主要為設定與小板的關係。當新增壞板標記/條碼
時，如果在小板尺寸內，預設為連結到各小板。
連結：可以將對位標記、壞板標記與條碼進行連結的動作。主要為設定與小
板的關係。當新增壞板標記/條碼時，如果在小板尺寸內，預設為連結到各小
板。
取消連結：取消對位標記、壞板標記與條碼與小板的連結關係。
舉例來說，當選擇對標記時，在大圖模式上會顯示出對位標記的位置，使用者在左邊
的”板子”頁籤中，選擇一個對位標記後，然後在大圖上選擇一個子板，最後按下連結。
這時候該對位標記就會被指定是在這個子板上使用，並且會在頁籤中該對位標記下顯
示其連結的板子，如下圖表示 F1 是小板 1 的各別對位標記(Local FM)。
圖 233：連結/複製對位標記/壞板標記/條碼設定視窗
如欲關閉功能請按檢測板圖區右上角的叉叉，如下圖所示。
圖 234：連結/複製頁籤離開方式
Test Research, Inc.
162 TR7500 SIII Series User Guide – Software

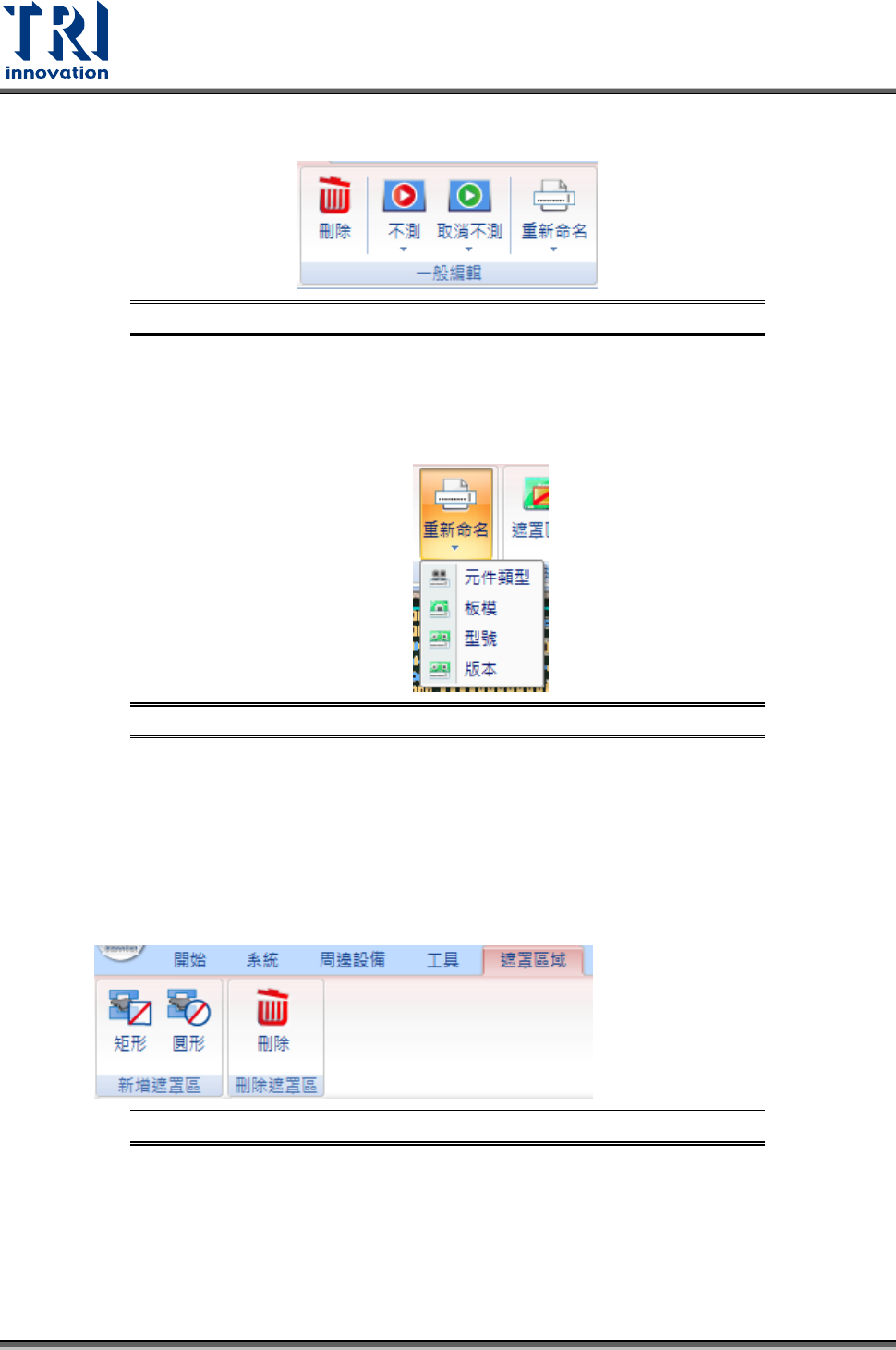

一般編輯
圖 235：一般編輯設定視窗
• 刪除：刪除已選擇的物件。
• 不測：設定已選擇的板子或元件將不進行測試。
• 取消不測：將不進行測試的板子或元件恢復進行測試。
• 重新命名：重新對選擇的元件類別、板子模組和機種名稱進行變更。
圖 236：重新命名設定視窗
− 元件類別：元件所屬類型，可能為封裝型式或料號。
− 板模：專案開發可以載入不同的 cad 檔案，會被區分為不同板模。
− 機種名稱：指傳送到維修站顯示的名稱，與專案名稱不同。
− 版本：機板因應不同規格所上的元件會有所差異，以版本來控制。
外殼遮罩
• 遮罩區域：選擇遮罩的區域，在範圍內的元件將會自動被設定為忽略不測。點選後，
會出現如下圖的介面。
圖 237：遮罩區域頁籤功能
− 新增遮罩區
矩形：以矩形的方式設定遮罩區域。
圓形：以圓形的方式設定遮罩區域。
− 刪除遮罩區
刪除：刪除設定的遮罩區域。
