164 TR7500 SIII Series User Guide – Software
5.3.10 編輯(原圖模式) – 可按 F4 顯示熱鍵

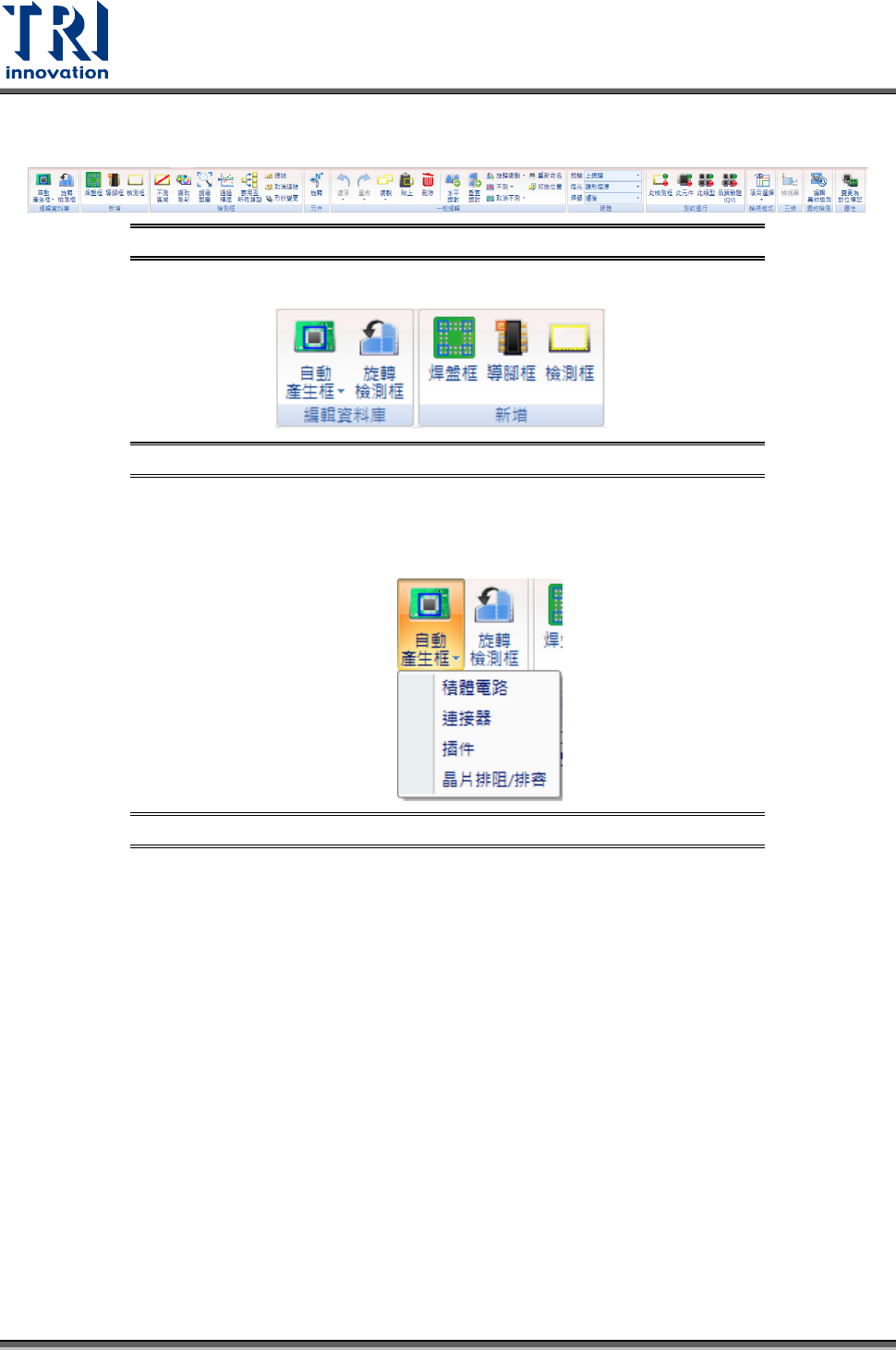

圖 238：[編輯-原圖模式]相關頁籤
編輯資料庫/新增
圖 239：[編輯-原圖模式]相關頁籤 – 編輯資料庫/新增
• 自動產生框：
此功能可以自動生成元件所需的導腳框並移動本體框到元件對應位置，包含的元件類
別有積體電路、連接器、插件和晶片排阻/排容四種。
圖 240：[編輯-原圖模式]相關頁籤 – 編輯資料庫 – 自動產生框
− 自動搜尋積體電路類的導腳並加上導腳框。使用方式如下：
1) 在原圖模式下，點選[自動產生]按鈕。
2) 拖曳滑鼠拉出積體電路元件所在的範圍（包含所有的導腳），如下圖所示。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 165

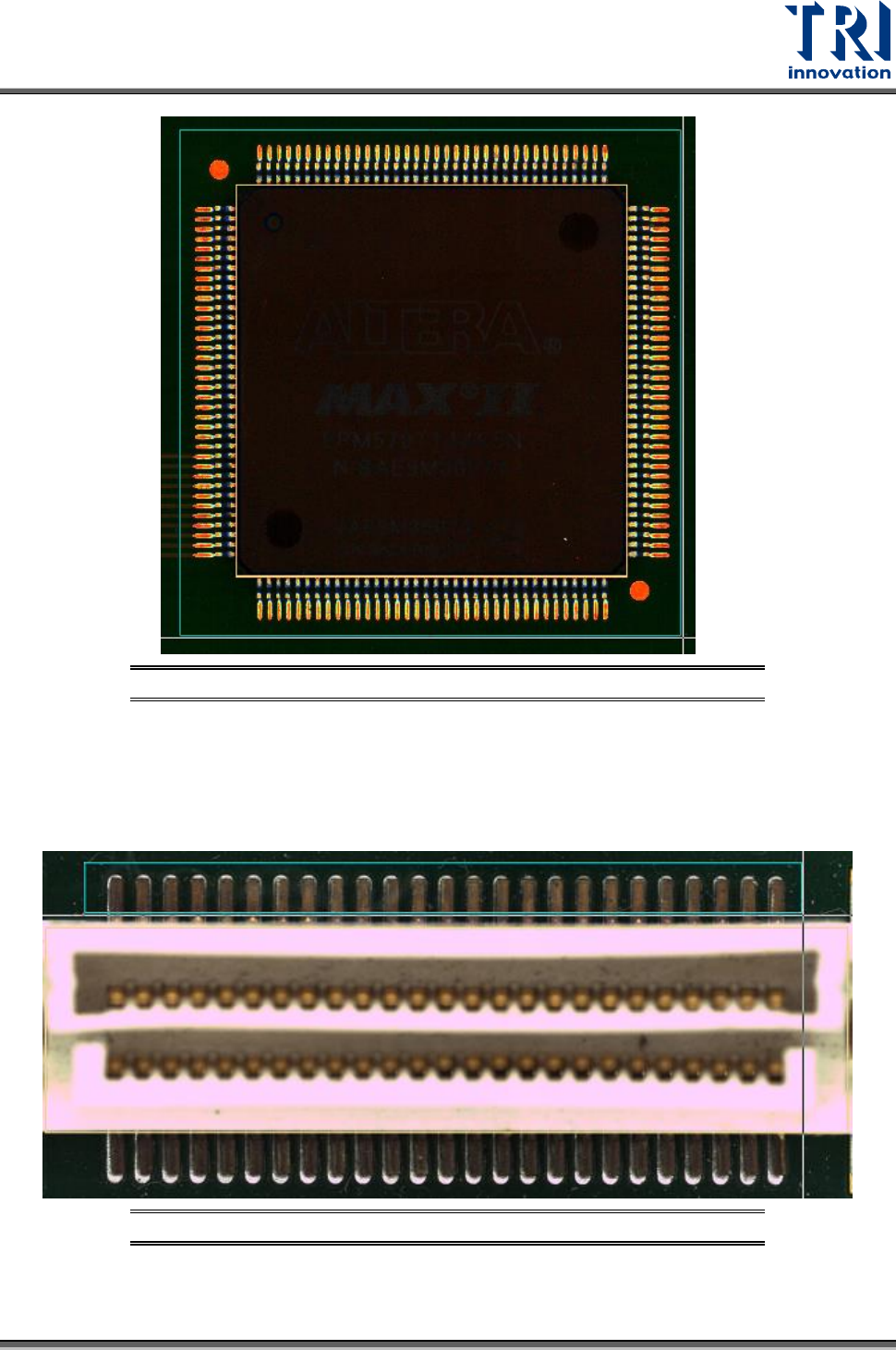

圖 241：積體電路自動功能拖曳搜尋範圍
3) 系統會自動調整本體框大小並且將每個導腳加上導腳框。
− 自動搜尋連接器類的導腳並加上導腳框，使用方式如下：
1) 在原圖模式下，點選[自動產生]按鈕。
2) 拖曳滑鼠拉出連接器導腳所在位置，不要圈選到本體，如下圖所示。
圖 242：連結器自動功能拖曳搜尋範圍
3) 系統會自動將每個導腳加上導腳框。
