5.3.10 編輯(原圖模式) – 可按 F4 顯示熱鍵
圖 238：[編輯-原圖模式]相關頁籤
編輯資料庫/新增
圖 239：[編輯-原圖模式]相關頁籤 – 編輯資料庫/新增
• 自動產生框：
此功能可以自動生成元件所需的導腳框並移動本體框到元件對應位置，包含的元件類
別有積體電路、連接器、插件和晶片排阻/排容四種。
圖 240：[編輯-原圖模式]相關頁籤 – 編輯資料庫 – 自動產生框
− 自動搜尋積體電路類的導腳並加上導腳框。使用方式如下：
1) 在原圖模式下，點選[自動產生]按鈕。
2) 拖曳滑鼠拉出積體電路元件所在的範圍（包含所有的導腳），如下圖所示。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 165
圖 241：積體電路自動功能拖曳搜尋範圍
3) 系統會自動調整本體框大小並且將每個導腳加上導腳框。
− 自動搜尋連接器類的導腳並加上導腳框，使用方式如下：
1) 在原圖模式下，點選[自動產生]按鈕。
2) 拖曳滑鼠拉出連接器導腳所在位置，不要圈選到本體，如下圖所示。
圖 242：連結器自動功能拖曳搜尋範圍
3) 系統會自動將每個導腳加上導腳框。
Test Research, Inc.
166 TR7500 SIII Series User Guide – Software

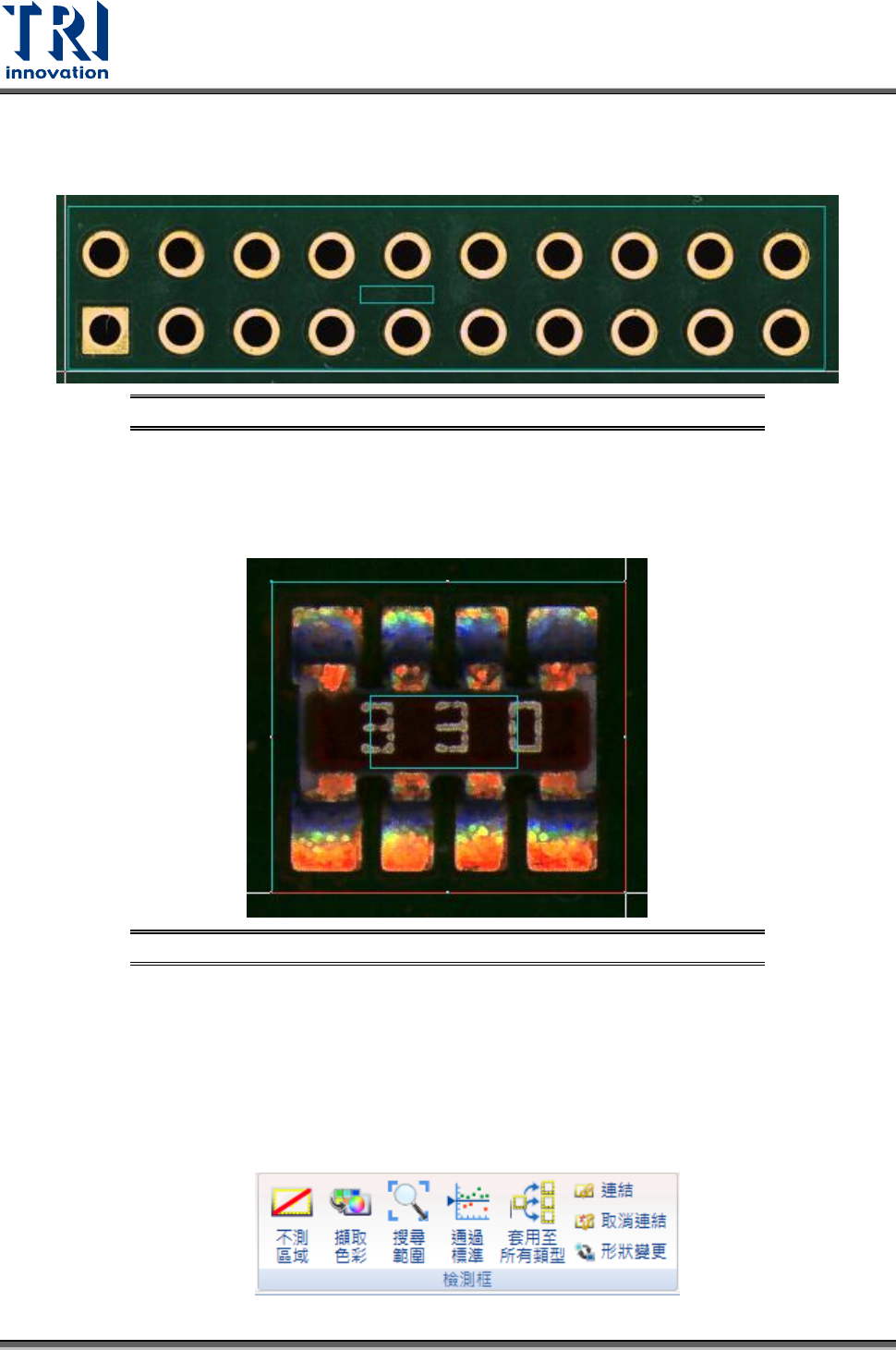

− 自動搜尋插件類的孔並加上導腳框，使用方式如下：
1) 在原圖模式下，點選[自動產生]按鈕。
2) 拖曳滑鼠拉出插件元件範圍所在位置，如下圖所示。
圖 243：插件自動功能拖曳搜尋範圍
3) 系統會自動每個插件加上導腳框。
− 自動搜尋晶片排阻/排容並加上導腳框，使用方式如下：
1) 在原圖模式下，點選[自動產生]按鈕。
2) 拖曳滑鼠拉出晶片排阻/排容元件範圍所在位置，如下圖所示。
圖 244：晶片排阻/排容自動功能拖曳搜尋範圍
3) 系統會自動每個爬錫處加上導腳框。
• 旋轉檢測框：對於當前元件的 CAD 進行指定角度的旋轉。
新增
• 焊盤框：新增有導腳元電的焊盤框，方便套用元件資料庫使用。
• 導腳框：新增有導腳元件的導腳框，方便套用元件資料庫使用。
• 檢測框(熱鍵 B)：手動增加元件所需的檢測框。
檢測框
