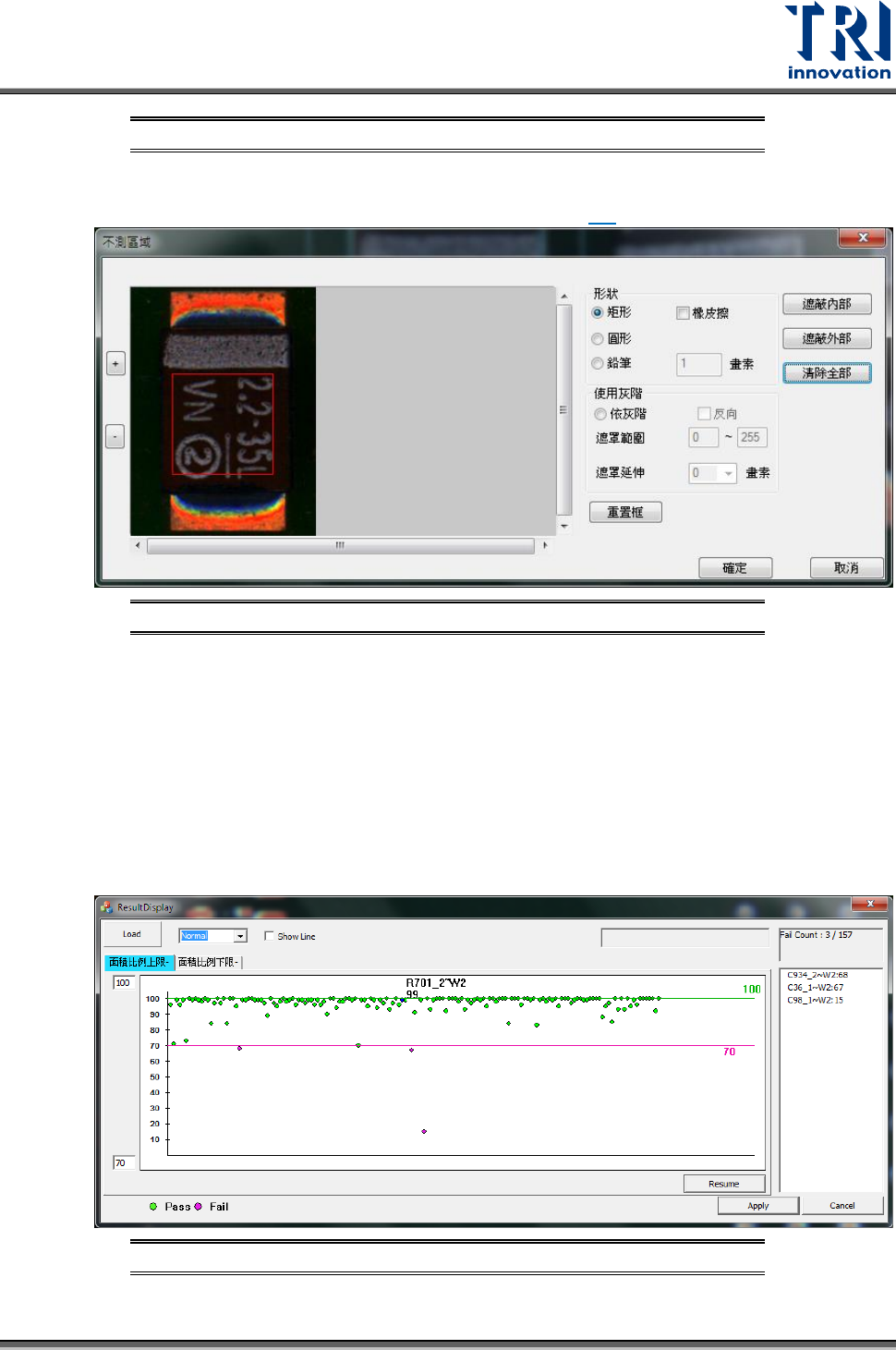

圖 245：[編輯-原圖模式]相關頁籤 – 檢測框
• 不測區域：對已選擇的檢測框設定不檢測的區域。點選後會跳出如下圖的視窗，其操
作方式與待料影像編輯區的編輯遮罩功能相同，請參閱 3.6。
圖 246：不測區域設定視窗
• 擷取色彩(熱鍵 S)：在使用色彩空間功能時，協助擷取欲設定的顏色與亮度。先點選後
直接用滑鼠拖曳想要的顏色。
• 搜尋範圍(熱鍵 R)：設定已選擇檢測框的搜尋範圍。先點選後直接用滑鼠拖曳想要的搜
尋範圍。
• 通過標準：設定微調時的檢測新標準。在檢測後微調時，若有發現誤判情況，可點選
此功能，會跳出如下圖的介面視窗。此視窗上的每一個點表示著每一個同類型元件檢
測框的檢測結果。粉紅色線表示的是使用者所設定的通過標準值(公差容許值)，低於此
線下的點代表檢測不合格的檢測框。當僅有少數點低於此線時，使用者可以直接拖曳
此線往下來增加通過率。
圖 247：通過標準設定視窗
Test Research, Inc.
168 TR7500 SIII Series User Guide – Software
• 套用至所有類型：將現有檢測框的公差容許值套用至所有同類型的檢測框上。
• 連結(熱鍵 L)：將已選擇的檢測框加上父子關係。
• 取消連結(熱鍵 Ctrl+L)：將已選擇的檢測框解除父子關係。
• 改變形狀：改變已選擇檢測框的形狀由方形變成圓形或者圓形變成方形。
元件
圖 248：[編輯-原圖模式]相關頁籤 – 元件
• 旋轉：旋轉已選擇的元件，可設定欲旋轉的角度可直接下拉選單或直接手動輸入。
圖 249：元件旋轉角度設定視窗
一般編輯
圖 250：[編輯-原圖模式]相關頁籤 – 元件/元件類別 – 一般編輯
• 復原：復原到前一個動作前的狀態。
• 重做：重做到下一個動作後的狀態。
• 複製：複製已選擇的檢測框。
• 貼上：貼上已選擇的檢測框。
• 刪除：刪除已選擇的檢測框。
• 水平複製：將選擇的檢測框依照本體框所在位置進行水平方向的複製。
• 垂直複製：將選擇的檢測框依照本體框所在位置進行垂直方向的複製。
• 旋轉複製：將選擇的檢測框依照本體框所在位置進行指定角度的複製。
• 不測：選擇將不進行測試的範圍。目前區分為檢測框(熱鍵 Q)、此元件(熱鍵 W)、此類
型、距離等四種。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 169
圖 251：不測編輯視窗
• 取消不測：將不進行測試的屬性範圍恢復進行測試。目前區分為檢測框(熱鍵 Ctrl+Q)、
此元件(熱鍵 Ctrl+W)、此類型、距離等四種。
圖 252：取消不測編輯視窗
• 重新命名：修改所選擇的元件類別名稱。
圖 253：[編輯-原圖模式]相關頁籤 – 一般編輯-重新命名類別
• 初始位置：將本體框移動回 CAD 檔的預設位置。
硬體
圖 254：[編輯-原圖模式]相關頁籤 – 硬體
• 相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
• 燈光：選擇想要檢視當下元件的光源。
• 焊錫：選擇爐前或者爐後的狀態。
備註：爐前的檢測框僅能在爐前的狀態上被檢視。
測試運行
