Test Research, Inc.
168 TR7500 SIII Series User Guide – Software
• 套用至所有類型：將現有檢測框的公差容許值套用至所有同類型的檢測框上。
• 連結(熱鍵 L)：將已選擇的檢測框加上父子關係。
• 取消連結(熱鍵 Ctrl+L)：將已選擇的檢測框解除父子關係。
• 改變形狀：改變已選擇檢測框的形狀由方形變成圓形或者圓形變成方形。
元件

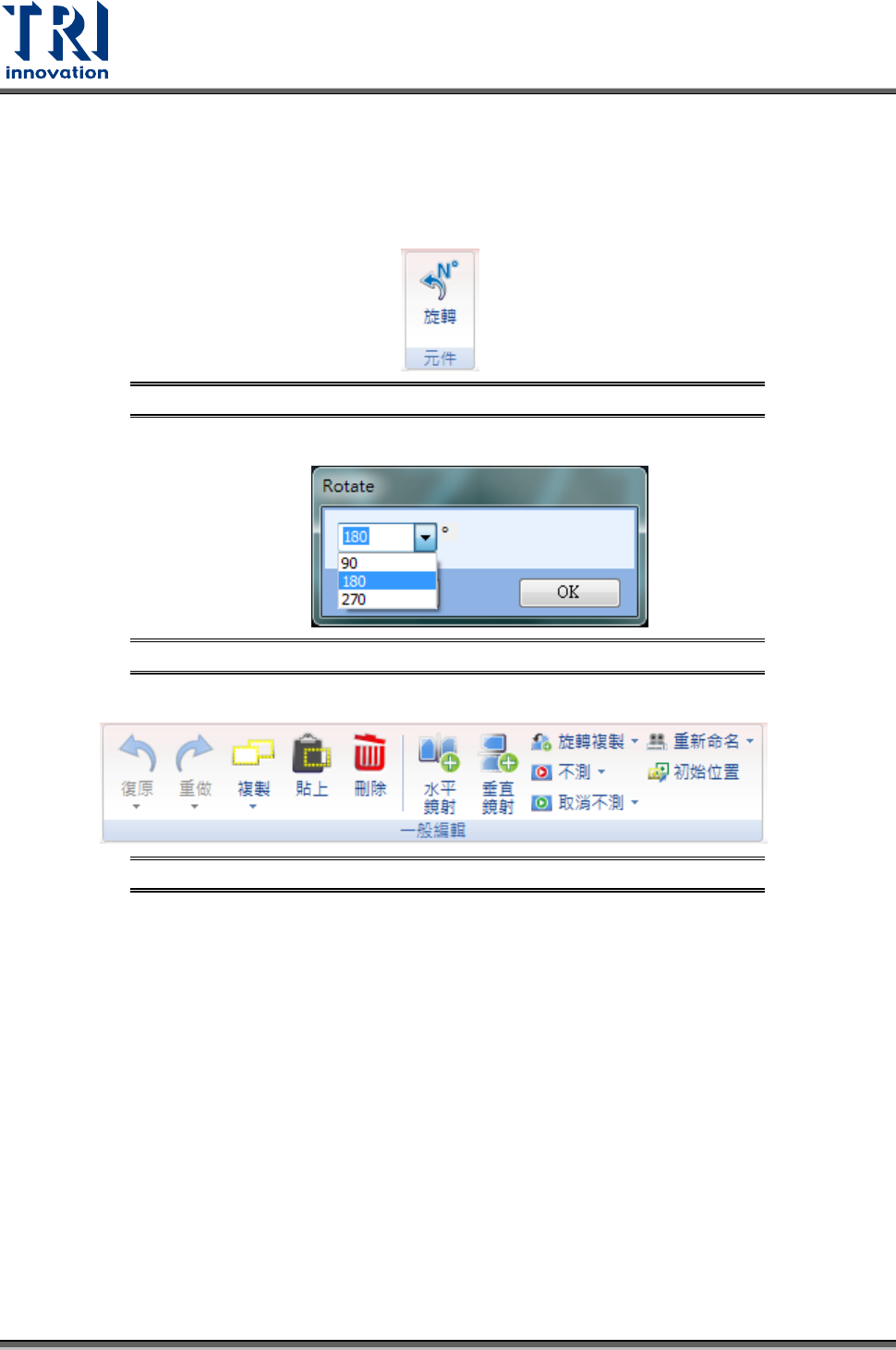

圖 248：[編輯-原圖模式]相關頁籤 – 元件
• 旋轉：旋轉已選擇的元件，可設定欲旋轉的角度可直接下拉選單或直接手動輸入。
圖 249：元件旋轉角度設定視窗
一般編輯
圖 250：[編輯-原圖模式]相關頁籤 – 元件/元件類別 – 一般編輯
• 復原：復原到前一個動作前的狀態。
• 重做：重做到下一個動作後的狀態。
• 複製：複製已選擇的檢測框。
• 貼上：貼上已選擇的檢測框。
• 刪除：刪除已選擇的檢測框。
• 水平複製：將選擇的檢測框依照本體框所在位置進行水平方向的複製。
• 垂直複製：將選擇的檢測框依照本體框所在位置進行垂直方向的複製。
• 旋轉複製：將選擇的檢測框依照本體框所在位置進行指定角度的複製。
• 不測：選擇將不進行測試的範圍。目前區分為檢測框(熱鍵 Q)、此元件(熱鍵 W)、此類
型、距離等四種。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 169

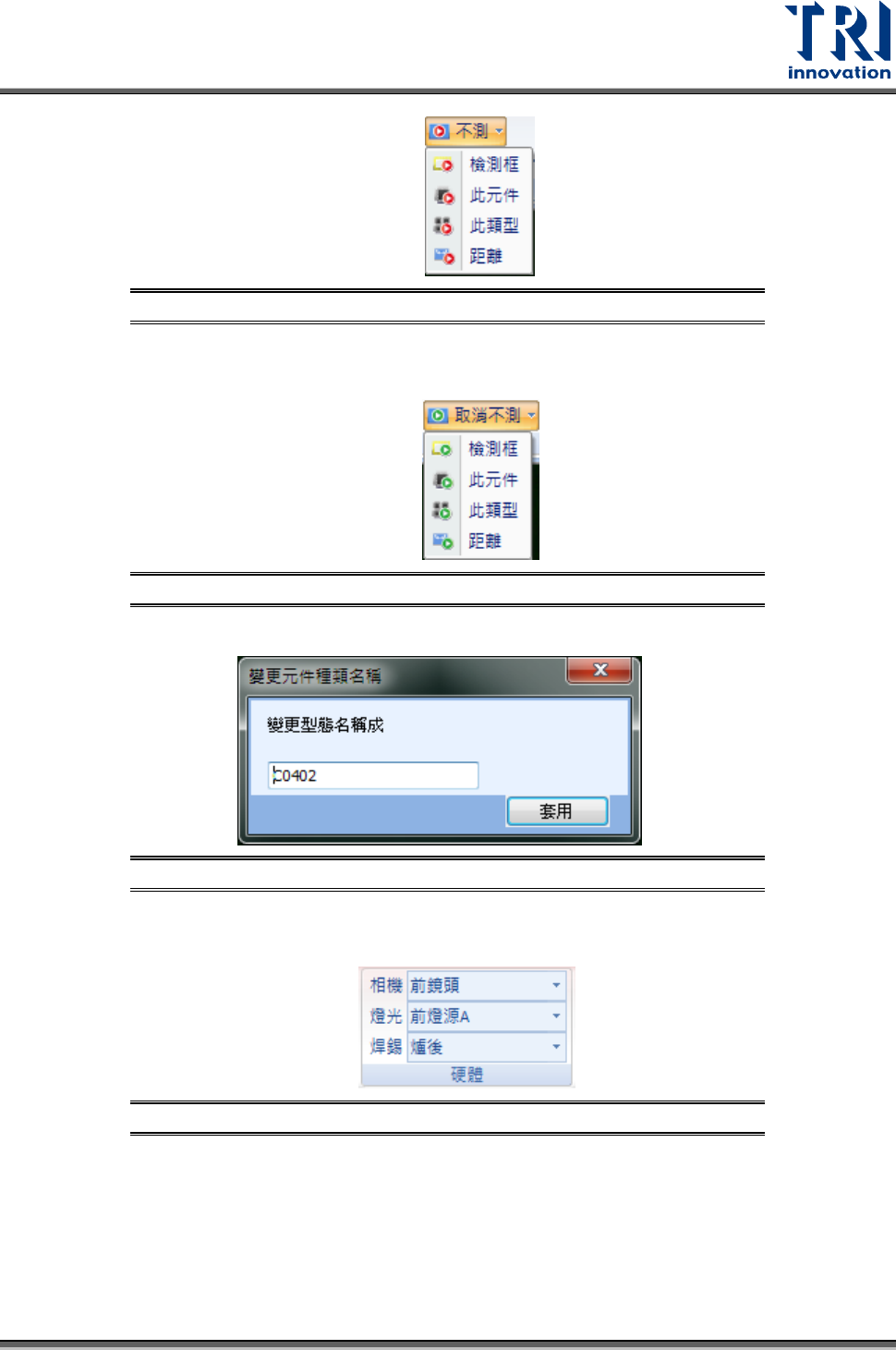

圖 251：不測編輯視窗
• 取消不測：將不進行測試的屬性範圍恢復進行測試。目前區分為檢測框(熱鍵 Ctrl+Q)、
此元件(熱鍵 Ctrl+W)、此類型、距離等四種。
圖 252：取消不測編輯視窗
• 重新命名：修改所選擇的元件類別名稱。
圖 253：[編輯-原圖模式]相關頁籤 – 一般編輯-重新命名類別
• 初始位置：將本體框移動回 CAD 檔的預設位置。
硬體
圖 254：[編輯-原圖模式]相關頁籤 – 硬體
• 相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
• 燈光：選擇想要檢視當下元件的光源。
• 焊錫：選擇爐前或者爐後的狀態。
備註：爐前的檢測框僅能在爐前的狀態上被檢視。
測試運行
Test Research, Inc.
170 TR7500 SIII Series User Guide – Software

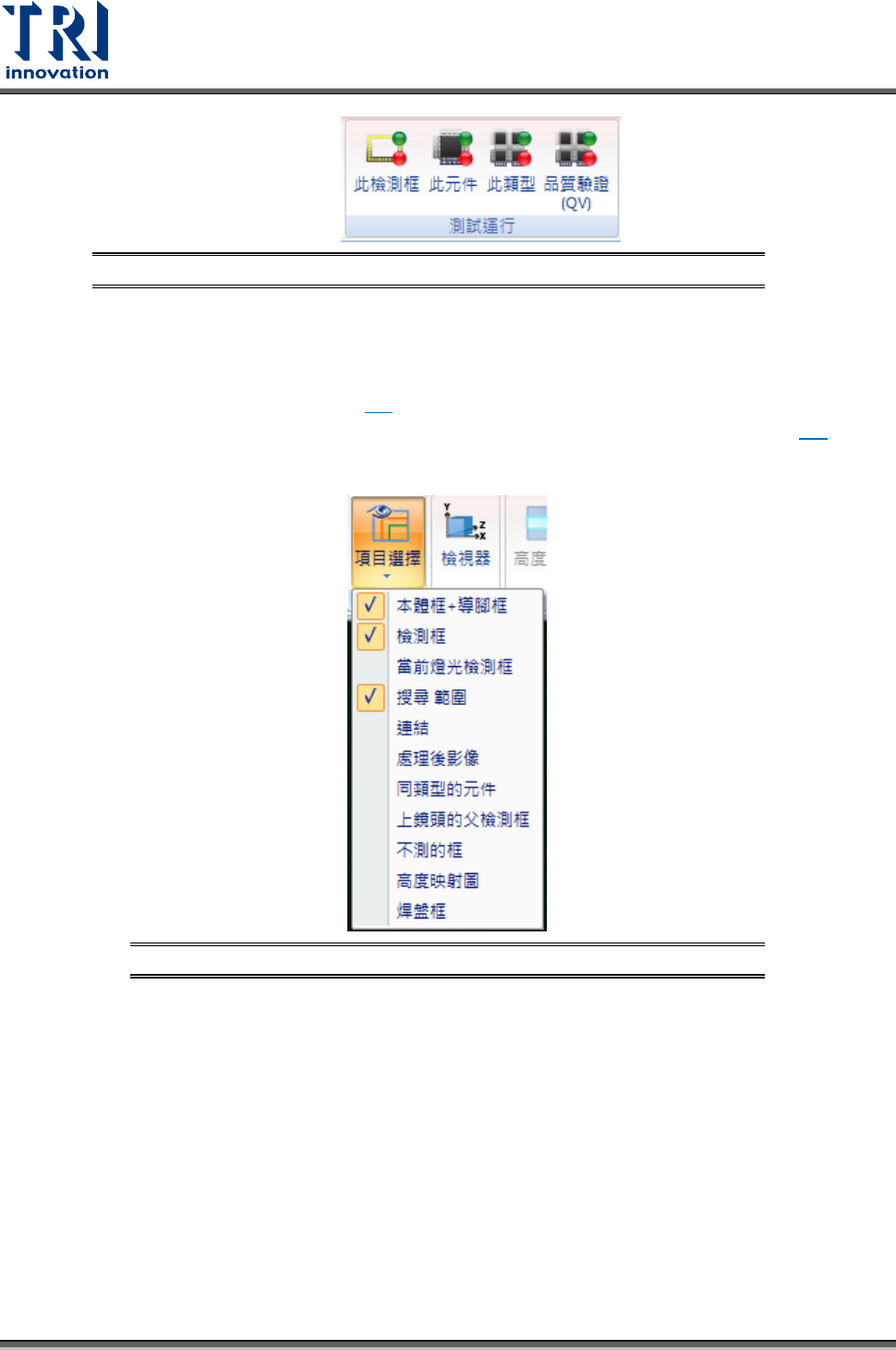

圖 255：[編輯-原圖模式]相關頁籤 – 測試運行
• 此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。
• 此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。
• 此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功能會進
入微調畫面，詳細操作請參閱 4.2。
• 品質驗證(QV) ：可以利用已有的不良影像進行比對檢測。詳細功能設定請參閱 8.8。
檢視模式
• 項目選擇
圖 256：[編輯-原圖模式]相關頁籤 – 檢視模式 – 項目選擇
− 本體框+導腳框：顯示本體框+導腳框。
− 檢測框：顯示所有檢測框。
− 當前燈光檢測框：僅顯示當前燈光的檢測框。
− 搜尋範圍：顯示搜尋範圍。
− 連結：顯示連結關係。
− 處理後影像：顯示經影像模式處理後的情況。
− 同類型的元件：顯示鄰近相同類別檢測框的本體框。
− 上鏡頭的父檢測框：在側面相機顯示上鏡頭可當定位的檢測框。
− 不測的框：顯示設定為不檢測的檢測框。
− 高度映射圖：以灰階顯示元件的高度狀況，需搭配 3D 雷測才能使用。
− 焊盤框：顯示焊盤框。
