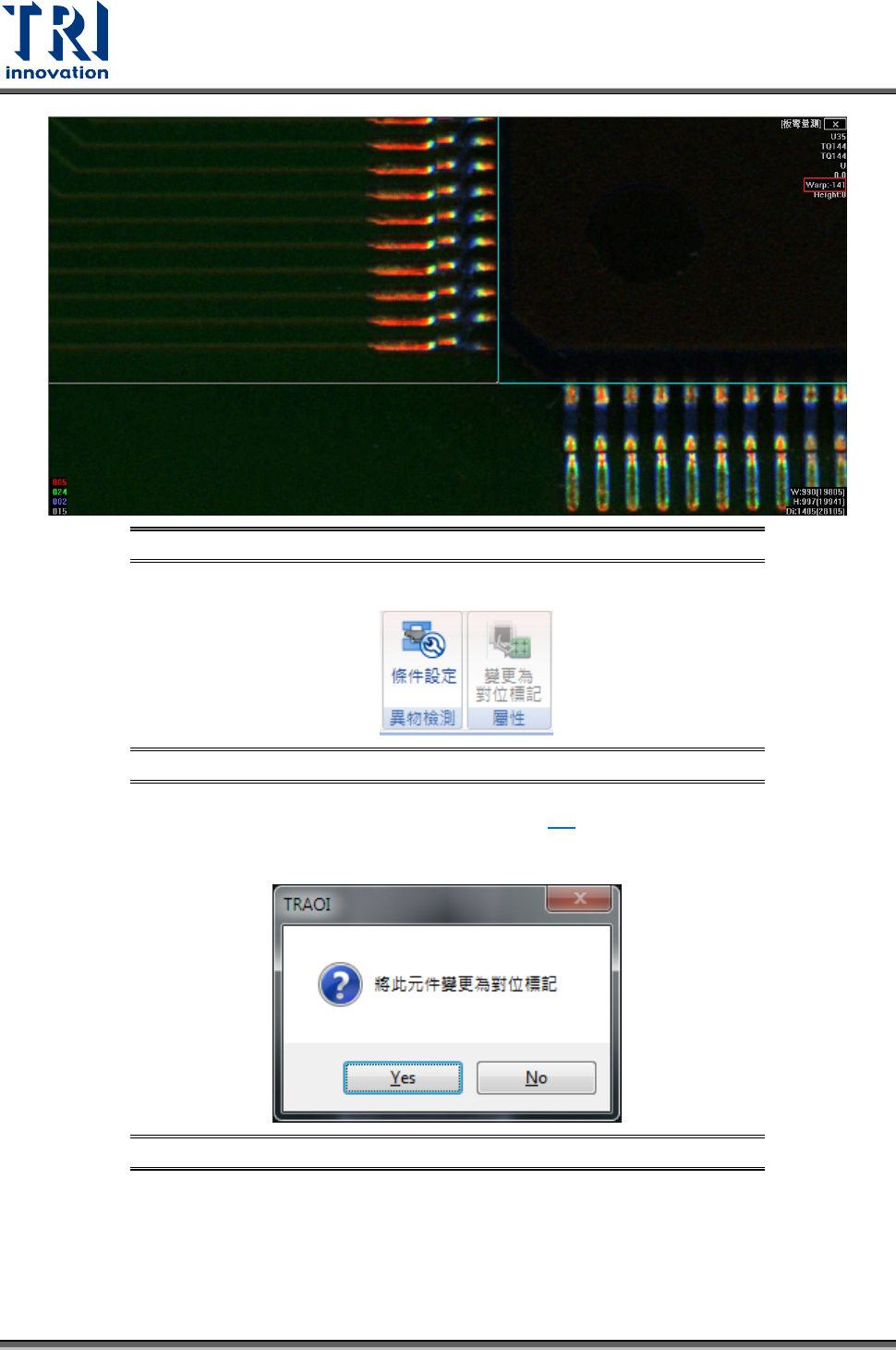

Test Research, Inc. 172 TR7500 SIII Series Us er Guide – Sof tware 圖 259 ：板彎量測 功能示意圖 異物檢測 / 屬性 圖 260 ：設為對位 標記視窗 • 條件設定 ：使用異物檢測 功能，其詳細設定請參閱 8.1 。 • 變更為對 位標記：將所選 取的元件變更為對位標記。點選後 會出現以下視窗，選擇 [ 是 ] 來進行變動作。 圖 261 ：變更為對 位標記視窗…
Test Research, Inc.
TR7500 SIII Series User Guide – Software 171
三維/高度
圖 257：[編輯-原圖模式]相關頁籤 – 三維/高度
• 檢視器：開啟 3D 檢測元件功能。詳情請參閱 7.1。
• 高度量測：利用三角函數與畫素偏移量來量測元件高度。此功能僅能在非上鏡頭下使
用。如以下範例，當切換到前鏡頭後，可以按下此功能，然後將本體框的位置移動到
元件在該視角下所看到的元件位置。此時，量測出來的高度會顯示在右方，如下圖所
示。
圖 258：高度量測功能示意圖
• 板彎量測：進行板彎的量測。如下圖所示，灰色的水平線為底板的高度基準線。若發
現其位置並不是元件接觸底板的位置，可以手動移動到正確的位置。此時，系統會依
據移動的距離進行板彎程度的計算，並顯示出其板彎值在畫面右上方。
備註：當高度基準值被調整後，僅有該元件會進行板彎補償動作。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 173
當使用者按下專案儲存按鈕時，系統會自動儲存元件資料庫到指定的目錄。預設的路徑是
C:\AOI\TRI_SYS_LIB，格式是.pkc。

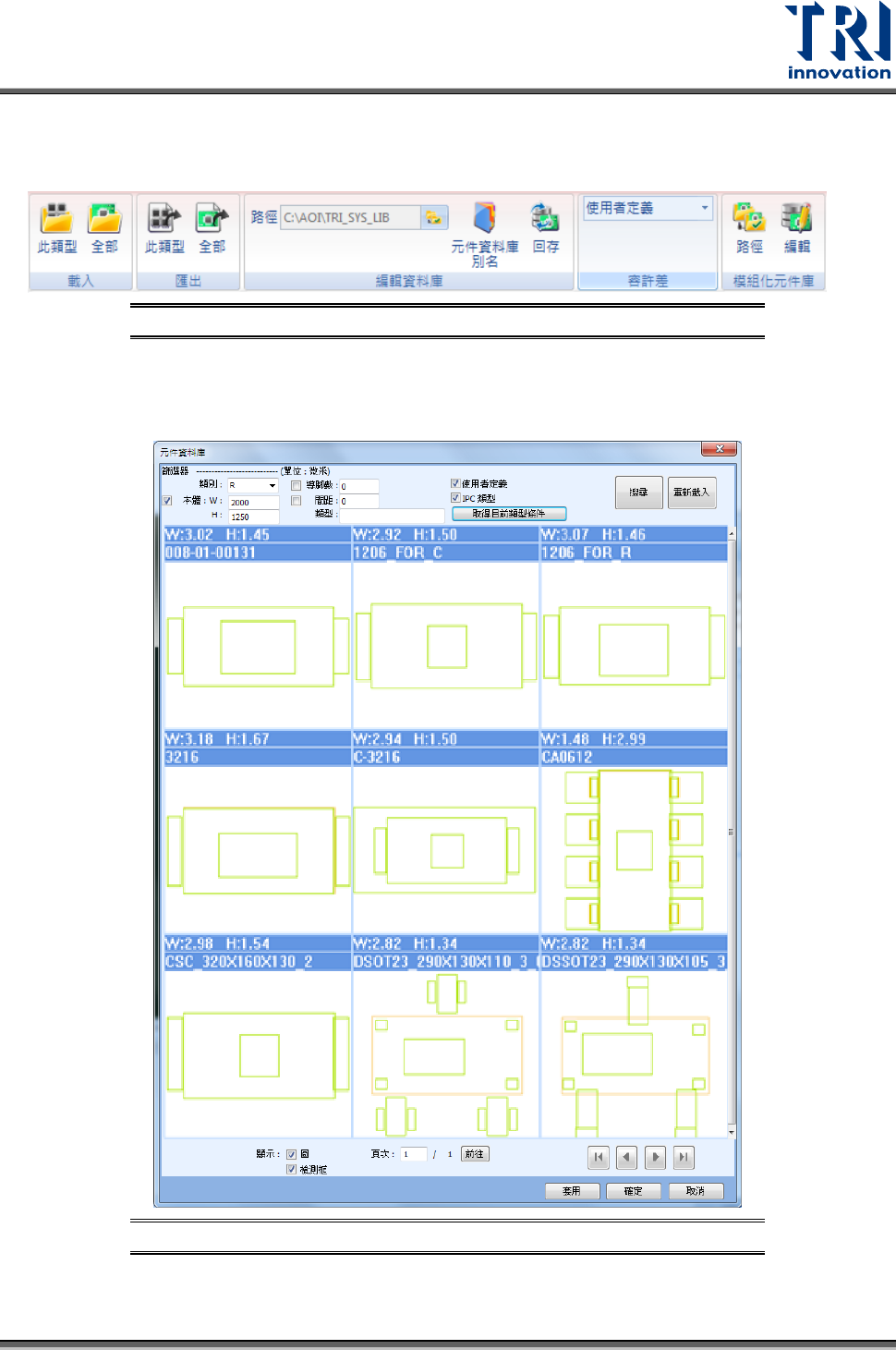

圖 262：[編輯資料庫]相關頁籤
載入
• 此類別：可手動開啟資料庫來做搜尋。可依據名稱、導腳數量、本體大小、間距來搜
尋資料庫。
圖 263：元件資料庫視窗
• 全部： 可將指定路徑的資料庫手動載入所有的元件資料庫。
