Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 173 當使用者按下專案儲存 按鈕時，系統會自動儲存 元件資料庫 到指定的目錄 。預設的路徑是 C: \AOI\TRI_SYS_LIB ， 格式是 .pkc 。 圖 262 ： [ 編輯 資料庫 ] 相關頁籤 載入 • 此類別： 可手動開啟資料 庫來做搜尋。可依據名稱、導腳數 量、本體大小、間距來搜 尋資料庫…
Test Research, Inc.
TR7500 SIII Series User Guide – Software 173
當使用者按下專案儲存按鈕時，系統會自動儲存元件資料庫到指定的目錄。預設的路徑是
C:\AOI\TRI_SYS_LIB，格式是.pkc。
圖 262：[編輯資料庫]相關頁籤
載入
• 此類別：可手動開啟資料庫來做搜尋。可依據名稱、導腳數量、本體大小、間距來搜
尋資料庫。
圖 263：元件資料庫視窗
• 全部： 可將指定路徑的資料庫手動載入所有的元件資料庫。
Test Research, Inc.
174 TR7500 SIII Series User Guide – Software
匯出
• 此類別：匯出指定類別的資料庫。
• 全部：匯出所有的元件資料庫。

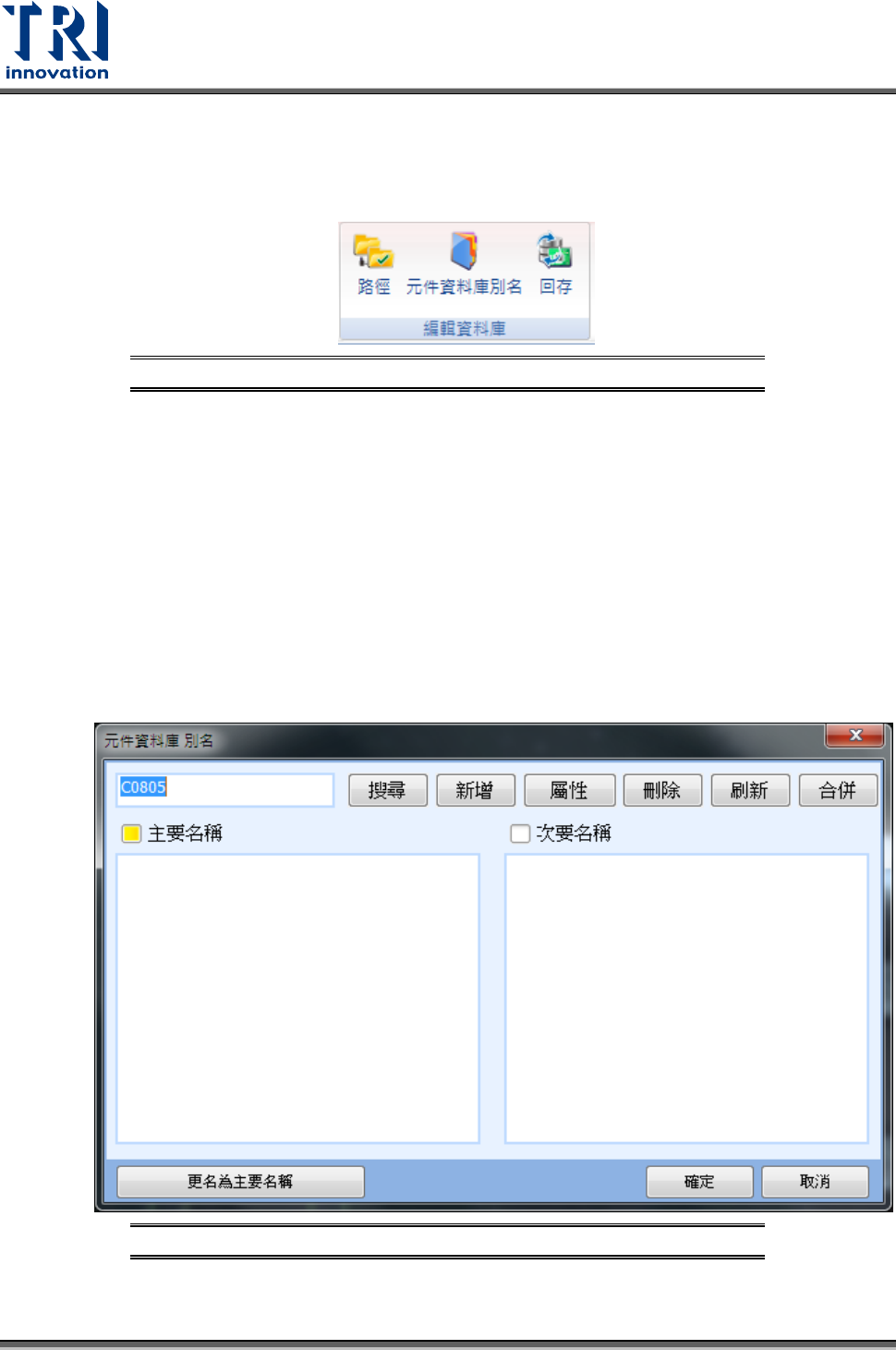

編輯資料庫
圖 264：元件資料庫視窗
• 路徑：設定資料庫的路徑.。
• 元件資料庫別名：此功能主要是將元件的形式作更有效的分類。在作業中常遇到元件
的形式實際上相同，但我們所取得的 CAD 檔中卻以其他名稱(可能為別稱或料號)來作
為它的型式名稱，此時就可以使用此功能來將實際上為相同形式的元件分在同一類。
若元件形式能完整用索引方式做分類，將可以節省建立元件資料庫的時間。其中主名
稱表示此形式的代表名稱，儲存在元件資料庫(library)中的名稱就是以此命名，主名稱
之下可以有許多個次名稱，每一次名稱所代表的形式與主名稱所代表的完全相同。舉
例而言，主名稱[0402]之下有兩個次名稱，分別為[0402]以及[402]，所代表的意義是在
元件資料庫中只會儲存[0402]這個資料庫，但若一個新的 CAD 檔中有[402]形式的元件
的話，系統會直接對[402]套用[0402]的資料庫。
圖 265：元件資料庫別名設定視窗
