Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 177 5.3.12 結果 ( 僅顯示在生產模式 ) 圖 270 ：生產模式 -- 結果視窗 方式 • 顯示維修 站：開啟維修站 主程式，可在主機直接做 確認動作。 • 檢視確認 模式結果：可以 顯示維修站確認過後的不良結果。
Test Research, Inc.
176 TR7500 SIII Series User Guide – Software
圖 268：模組化資料庫編輯視窗
最大尺寸：公式所計算出來的值，必須≦最大值。
最小尺寸：公式所計算出來的值，必須≧最小值。
不測尺寸：當檢測框尺寸符合條件時不產生該檢測框。例如：設定<300，表示
當尺寸計算結果小於 300μm 時，此檢測框不會產生，一般用在電阻 0603 以上
會有電阻值背文時用 OCV/Patmatch 來檢測錯件，0402 以下無背文所以不需產
生該檢測框。
4) 新增代料，Chip/Patmatch/Comatch/Lead 可以先取代料再調整好權重或色彩，
套用時會以檢測框位置重新挖取影像並套用相關參數。
5) 編輯完成後，再按一次編輯或圖示按鈕會出現提示視窗，如下圖所示，詢問是
否要另外存為新的模組化資料庫。
6) 選擇[是]以後，會跳出以下視窗，可用下拉視窗決定要存到哪一個類型。
圖 269：模組化資料庫儲存視窗
Test Research, Inc.
TR7500 SIII Series User Guide – Software 177
5.3.12 結果(僅顯示在生產模式)
圖 270：生產模式--結果視窗
方式
• 顯示維修站：開啟維修站主程式，可在主機直接做確認動作。
• 檢視確認模式結果：可以顯示維修站確認過後的不良結果。
Test Research, Inc.
178 TR7500 SIII Series User Guide – Software
5.4 框屬性
框屬性視窗的用途在於幫助使用者快速地變更所選擇的檢測框屬性及相關參數，其介面如下圖
所示。

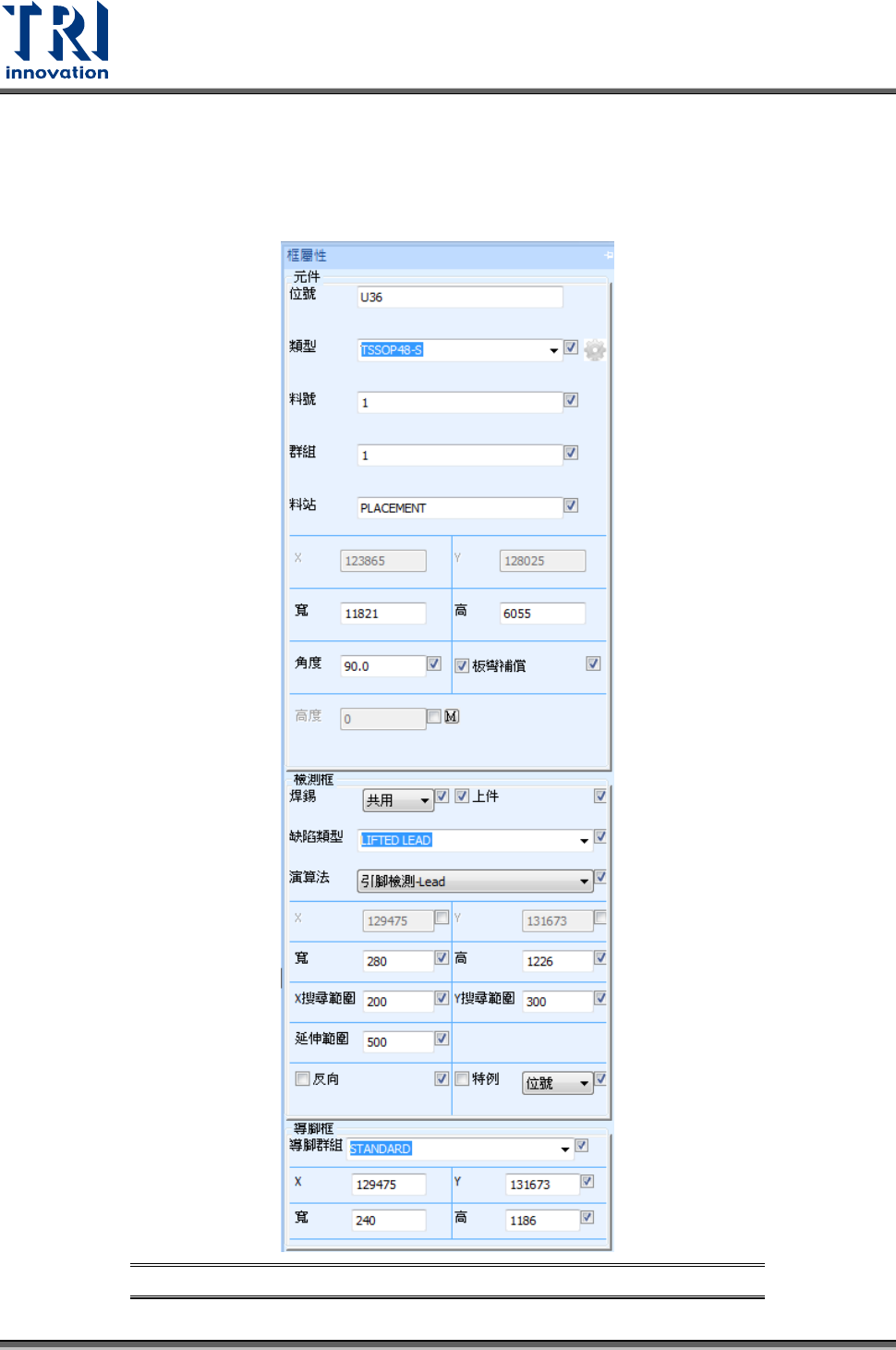

圖 271：框屬性面板
