Test Research, Inc. 180 TR7500 SIII Series Us er Guide – Sof tware 圖 272 ：模組化資 料庫面板 5.6 專案製作導 引精靈 專案製作導引精靈提供 使用者一個清楚的專案製 作流程架構。已經 完成的步驟會在前方以綠色 標記顯示，而未完成的 會以黃色標記顯示。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 179
在這個面板有幾個比較特殊的項目，將在下方提供說明。
：此功能是用來設定混料的替代種類，詳細設定請參閱 8.5。
板彎補償：開啟自動板彎補償功能。此功能一般是預設，但是當使用者發現補償後的結果
並不正確時，可以手動將其關閉。
高度：計算已選擇檢測框所在的高度。勾選後按下右方的 來計算出高度。
焊錫：設定目前的檢測框是在爐前、爐後或者兩者都可以看到。
上件：設定此位置為上件或者不上件。此功能是用於多件檢測功能，詳細說明請參閱 8.3。
特例：將已選擇的檢測框設以不同的參數設定方式進行檢測，可選擇依位號或料號。此功
能最大的目的在於當遇到一些特殊情況時(如某一支導腳的錫橋檢測框設定為不測)，可以
單獨將選擇的檢測框設定為想要的條件，但不影響其他同缺陷類型的錫橋檢測框。
導腳群組：設定檢測框所屬的導腳框群組。在同一個導腳群組名稱的檢測框大小、數量及
參數都將共用。
備註：在製作積體電路導腳時，當遇到導腳長度不同時，請將其設定在不同的導腳群組。
5.5 模組化資料庫
模組化資料庫是為了方便使用者建立檢測框所設計。當使用者設定好元件本體框以後，即可直
接點選模組化資料庫中相對應的元件來產生所需要的檢測框。
Test Research, Inc.
180 TR7500 SIII Series User Guide – Software

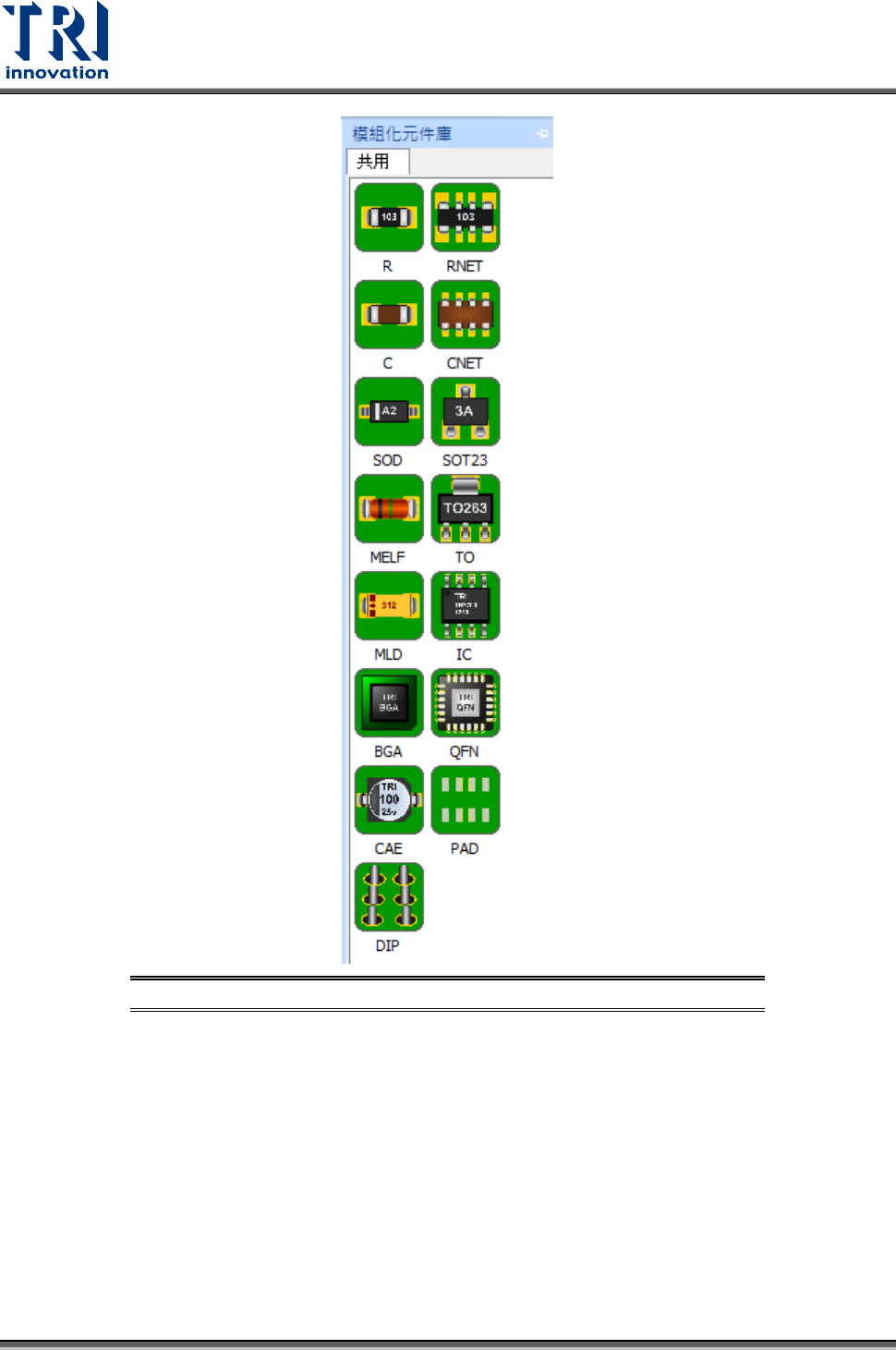

圖 272：模組化資料庫面板
5.6 專案製作導引精靈
專案製作導引精靈提供使用者一個清楚的專案製作流程架構。已經完成的步驟會在前方以綠色
標記顯示，而未完成的會以黃色標記顯示。
