Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 183 圖 276 ：專案尚未 做參考座標點時的 C A D 方格顏色 當作完三個參考座標點 後，元件 CAD 方格會顯示為淡藍色，如下 圖所示。 圖 277 ：專案做完 參考座標點時的 CAD 方格 顏色 最後，當元件已經做完 檢測框，該元件的 CAD 方格會顯示為米黃 色，如下 圖所示。
Test Research, Inc.
182 TR7500 SIII Series User Guide – Software
另外，若是在大圖模式下點選任何一個沒有元件 CAD 方格的位置，會進入到該位置的原圖模
式，此時上方工具列頁籤會顯示如 5.3.8。

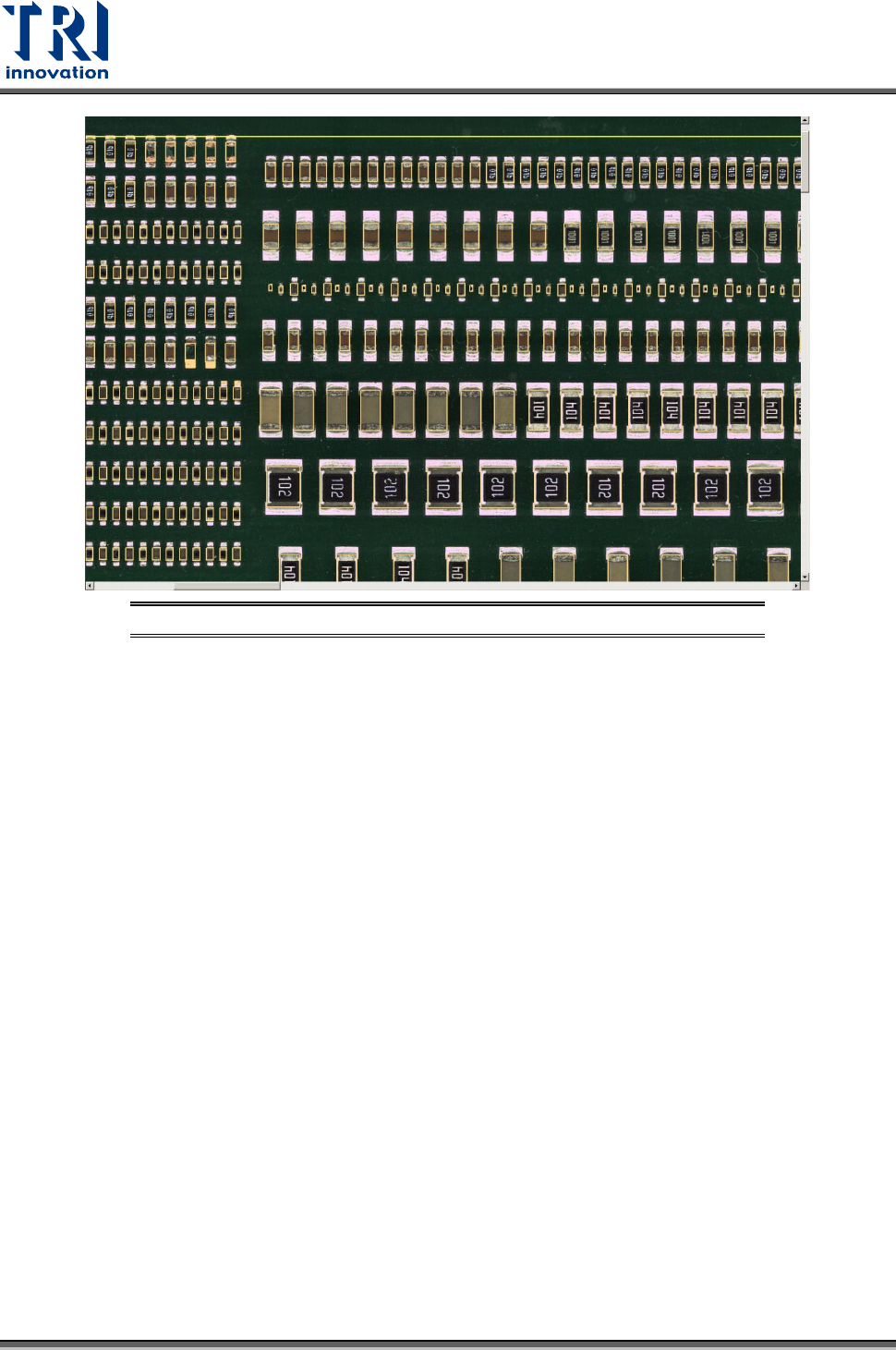

圖 274：大圖模式
圖 275：原圖模式
無論在大圖或者原圖模式下，使用者皆可以使用滑鼠中間的滾輪來放大和縮小畫面的顯示。若
要在放大的畫面中移動顯示的位置，需長壓鍵盤上 Space 鍵加上滑鼠左鍵來做移動或在畫面
右下角有大圖的縮小示意圖。
在大圖模式下，測試板的元件位置將會以 CAD 方格表示(此 CAD 方格配置是根據所載入的
AOI 檔所產生的元件相對位置)。當 CAD 方格顯示為紫色時，代表目前專案尚未做完三個參考
座標點，如下圖所示。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 183
圖 276：專案尚未做參考座標點時的 CAD 方格顏色
當作完三個參考座標點後，元件 CAD 方格會顯示為淡藍色，如下圖所示。
圖 277：專案做完參考座標點時的 CAD 方格顏色
最後，當元件已經做完檢測框，該元件的 CAD 方格會顯示為米黃色，如下圖所示。
Test Research, Inc.
184 TR7500 SIII Series User Guide – Software
圖 278：元件做完檢測框後其 CAD 方格顏色
