Test Research, Inc. 184 TR7500 SIII Series Us er Guide – Sof tware 圖 278 ：元件做完 檢測框後其 CAD 方 格顏色
Test Research, Inc.
TR7500 SIII Series User Guide – Software 183
圖 276：專案尚未做參考座標點時的 CAD 方格顏色
當作完三個參考座標點後，元件 CAD 方格會顯示為淡藍色，如下圖所示。
圖 277：專案做完參考座標點時的 CAD 方格顏色
最後，當元件已經做完檢測框，該元件的 CAD 方格會顯示為米黃色，如下圖所示。
Test Research, Inc.
184 TR7500 SIII Series User Guide – Software
圖 278：元件做完檢測框後其 CAD 方格顏色
Test Research, Inc.
TR7500 SIII Series User Guide – Software 185
5.8 檢測條件設定面板

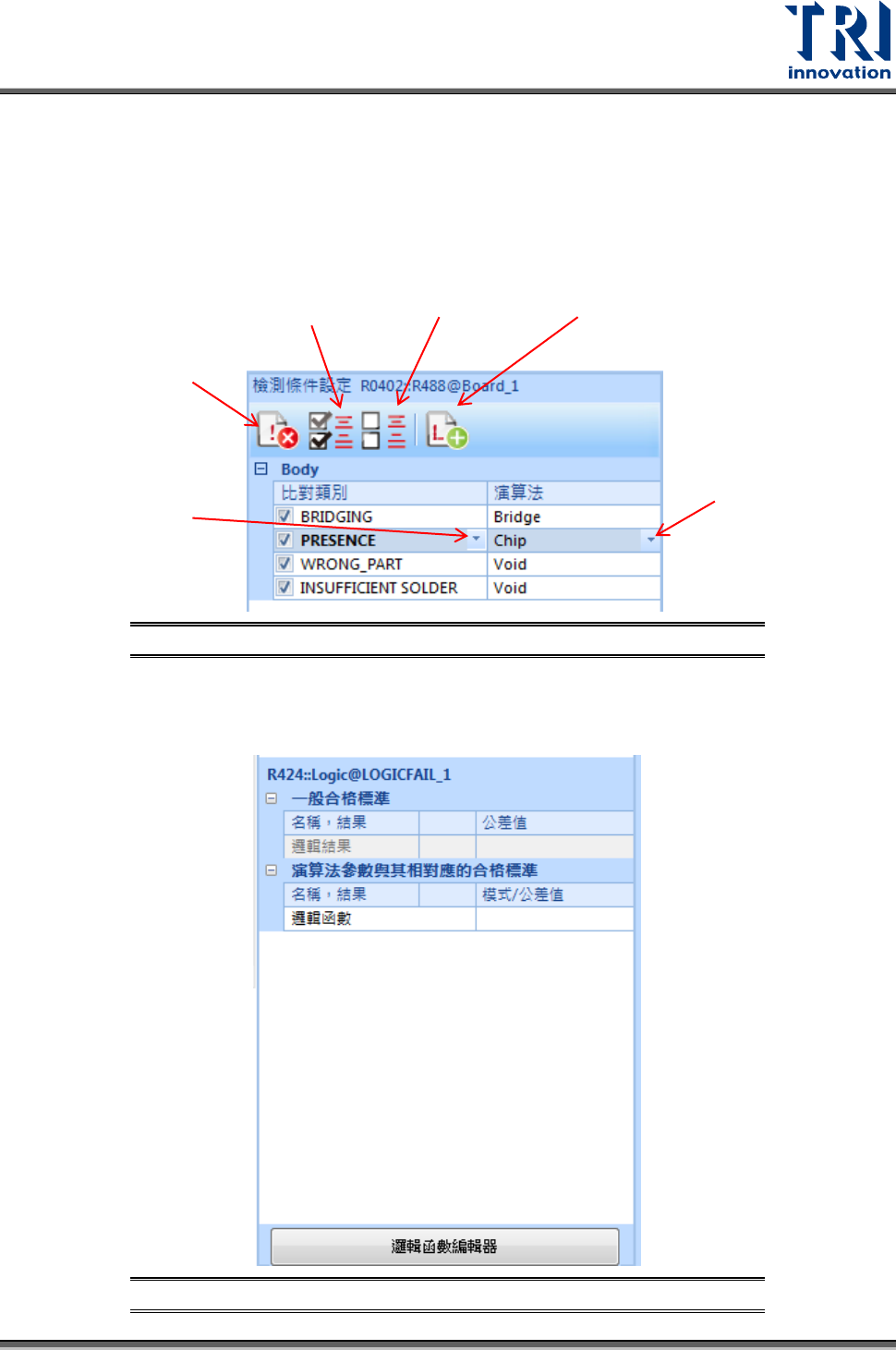

此面板顯示在資料庫中所選擇元件的所有檢測框與其錯誤代碼與演算法。使用者可以利用此面
板快速地對此元件檢測框進行編輯動作，功能如下圖所示。
圖 279：檢測條件設定面板
當使用者點選”加入邏輯”功能後，檢測框參數設定面板會顯示如下圖。使用者須點選邏輯函數
編輯器進入設定介面。
圖 280：邏輯函數的檢測框參數設定面板
取消全部勾
選(全部檢測
框都不測試
)
勾選全部
(全部檢測
框都測試
)
刪除當前選擇
的檢測框
加入邏輯
下拉選擇該檢
測框所要使用
的錯誤代碼
下拉選擇該檢
測框所要使用
的演算法
