Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 187 5.9 檢測框參數 設定面板 此區所顯示的是當前所 選擇檢測框的參數設定， 詳細的參數 說明請參閱 3.7 。
Test Research, Inc.
186 TR7500 SIII Series User Guide – Software
邏輯函數編輯器的介面如下圖所示，使用方式如下：
1) 在元件原圖區左鍵點選一個檢測框。
2) 按下“取得檢測框＂按鈕。
3) 在在元件原圖區左鍵點選另一個檢測框。
4) 按下”取得檢測框按鈕。
5) 點選剛剛新增進來的兩個檢測框代碼。
6) 從運算元內選擇想要的邏輯方式後，按下“群組＂。
7) 此時設定好邏輯的檢測框代碼將會顯示在編輯器選單中，選擇此檢測框代碼後，按下
“新增＂後再按下“確定＂即完成設定。

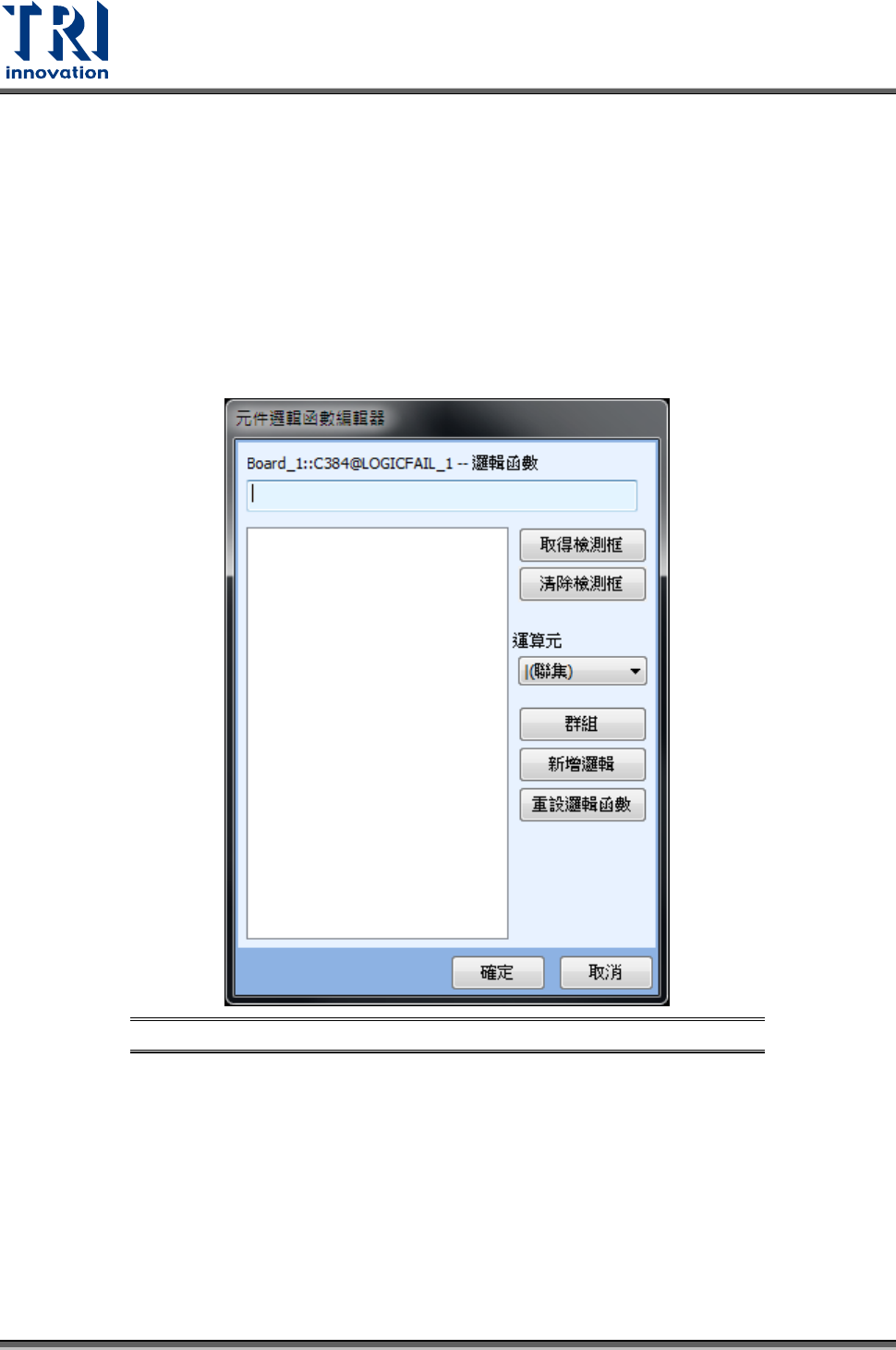

圖 281：邏輯函數的檢測框參數設定面板
Test Research, Inc.
188 TR7500 SIII Series User Guide – Software
6 功能設定
此章節針對應用面功能及其他功能做介紹。
6.1 控制系統功能
6.1.1 可程式控制器(PLC)
在主程式開啟後，選擇[系統]>[可程式控制器]可進入到可程式控制器設定視窗。
圖 282：進入可程式控制器

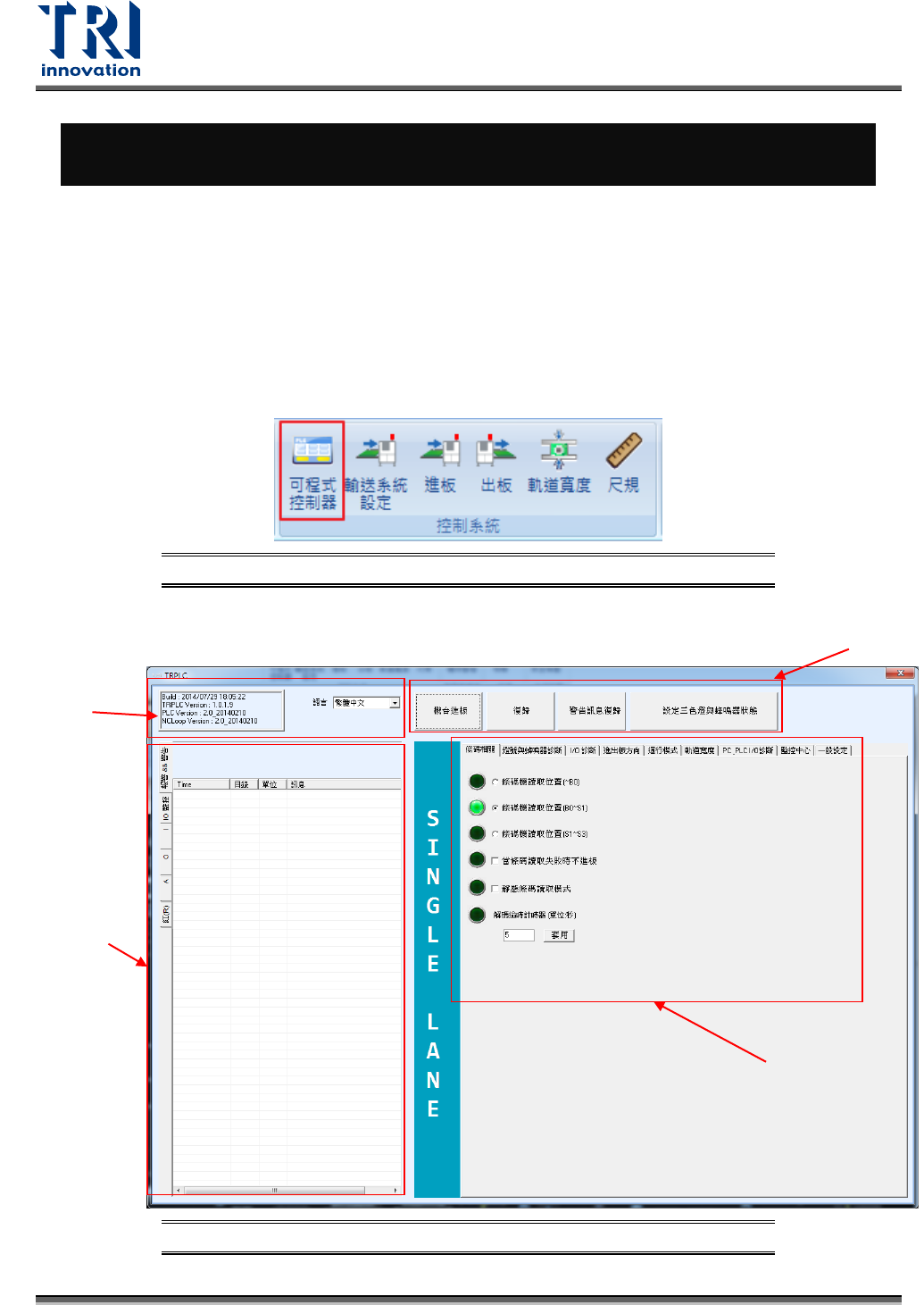

圖 283：可程式控制器設定視窗
訊息顯
示區域
I/O 及設定
顯示區域
操作模式
可程式控制器頁
籤設定
