Test Research, Inc.
188 TR7500 SIII Series User Guide – Software
6 功能設定
此章節針對應用面功能及其他功能做介紹。
6.1 控制系統功能
6.1.1 可程式控制器(PLC)
在主程式開啟後，選擇[系統]>[可程式控制器]可進入到可程式控制器設定視窗。
圖 282：進入可程式控制器
圖 283：可程式控制器設定視窗
訊息顯
示區域
I/O 及設定
顯示區域
操作模式
可程式控制器頁
籤設定
Test Research, Inc.
TR7500 SIII Series User Guide – Software 189
操作模式

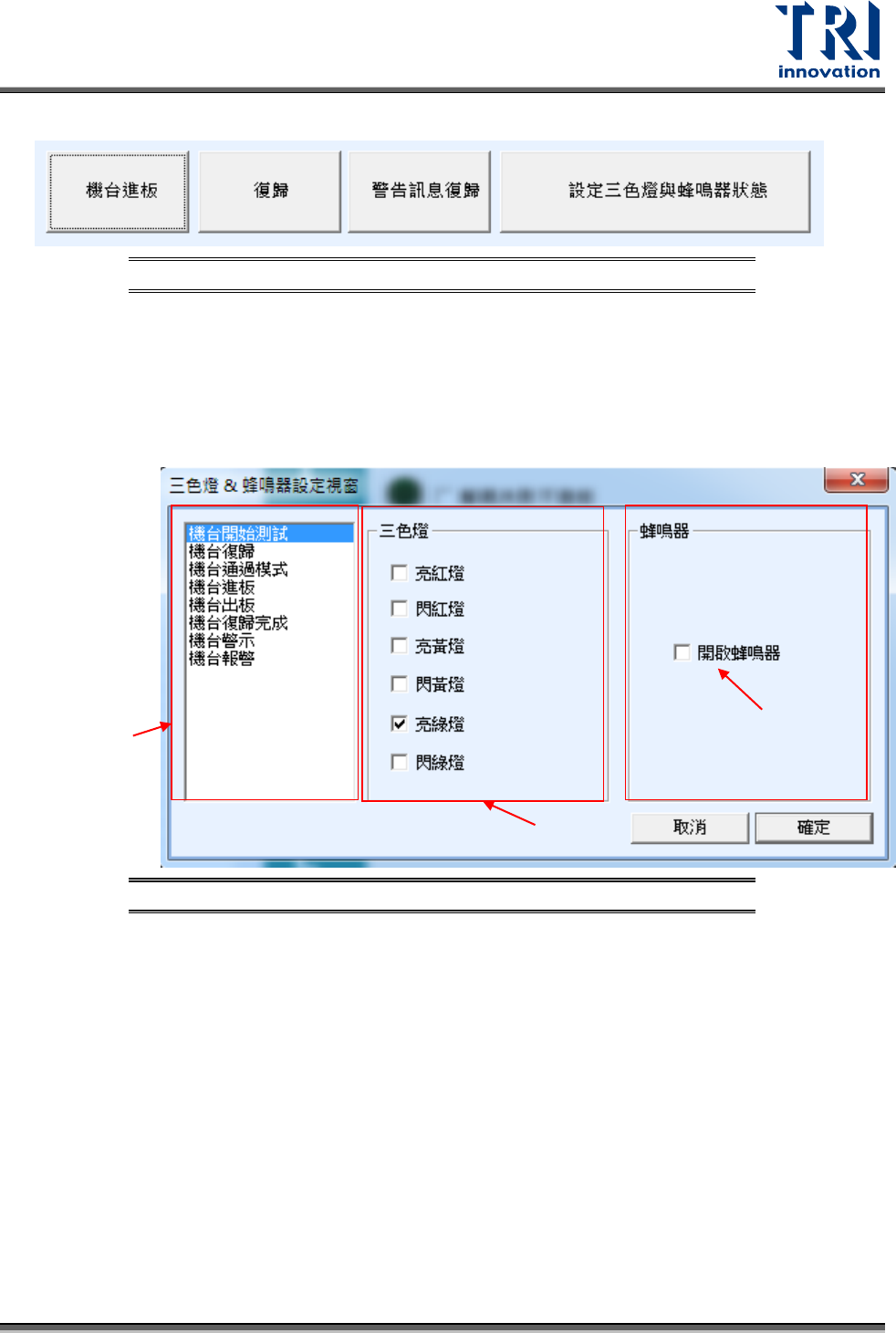

圖 284：操作模式設定畫面
• 機台進板：將待測電路板進入到檢測位置。
• 覆歸：將待測電路板從待測位置移動到出板口。
• 警告訊息復歸：機台 X-Y 平台發生異常或緊急停止時，可做此動作讓平台初始化。
• 設定三色燈與蜂鳴器狀態：可設定每一個機台行為所對應的三色燈燈號及蜂鳴器是否
報警。
圖 285：蜂鳴器設定畫面
I/O 監控
可檢查目前機台狀態及各感測器是否有誤動作。
機台行為
三色燈行為
蜂鳴器行為
