190 TR7500 SIII Series User Guide – Software

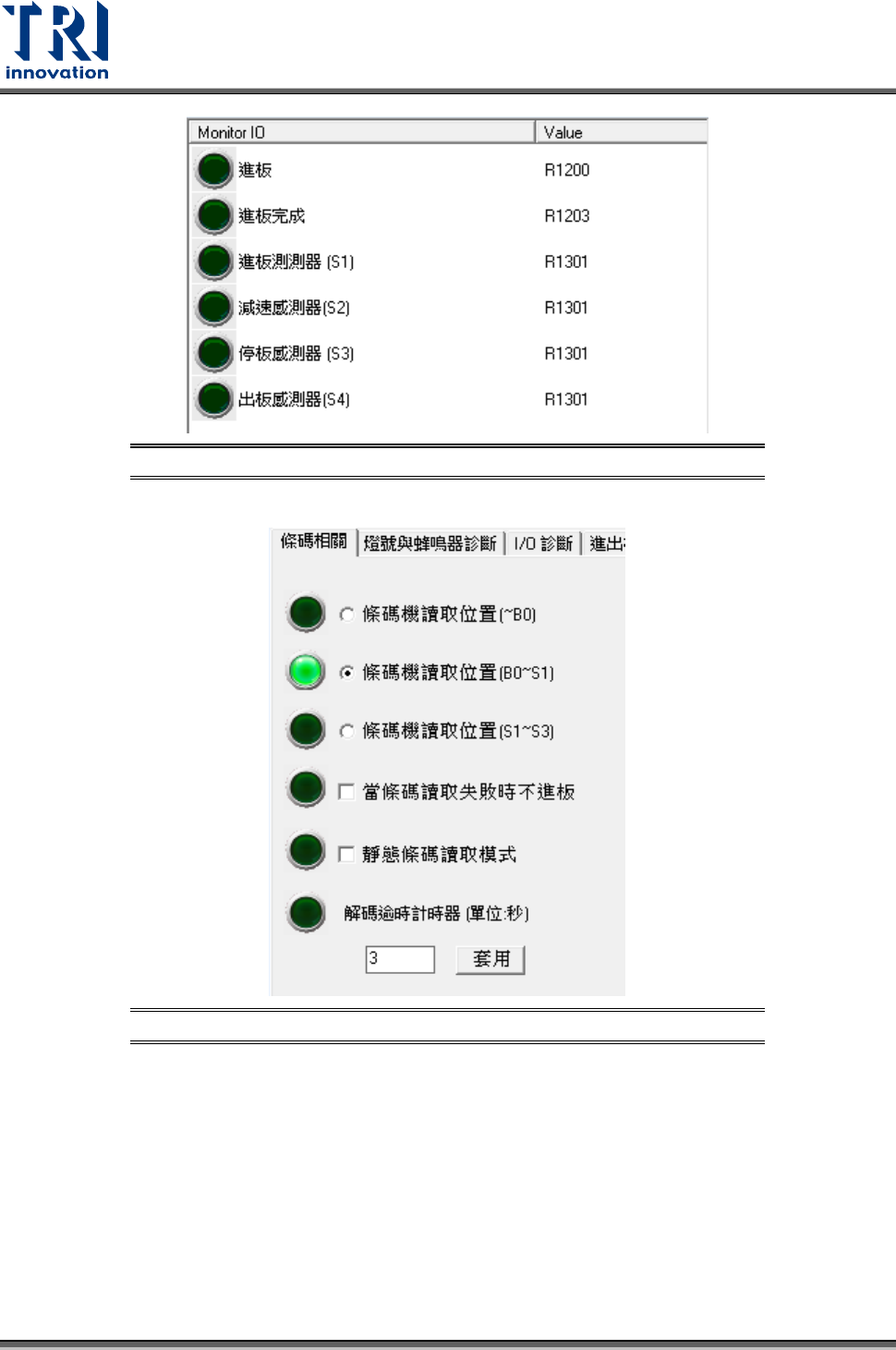

圖 286：機台設定燈號顯示畫面
可程式控制器頁籤設定 – 條碼相關
圖 287：條碼相關設定介面
• 條碼機讀取位置：條碼機架設位置，指讀到條碼時板子所在位置。~B0 表示板子在機
台外面軌道上條碼即被讀取。B0~S1 表示板子在軌道與機台進板感測器(S1)間條碼被
讀取。S1~S3 表示板子在機台進板感測器(S1)與夾板感知器間條碼被讀取。
• 當條碼讀取失敗時不進板：板子碰到 B0 或 S1 後(依上面設定)，軟體會去讀取硬體條
碼機所讀取到的資料，如解碼失敗則機台不進板。
• 靜態條碼讀取模式：當板子停在前段軌道上時去做讀取動作，因此需搭配線路修改，
一般僅接一組黑綠要板訊號，需搭配紅藍訊號線與前站軌道連接，當板子碰到 B0 感測
器時會下觸發動作讓條碼機讀取，因此條碼機位置需調整放置在停板時條碼上方。
• 解碼逾時計時器：配合靜態條碼讀取模式，觸發時間長度設定。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 191

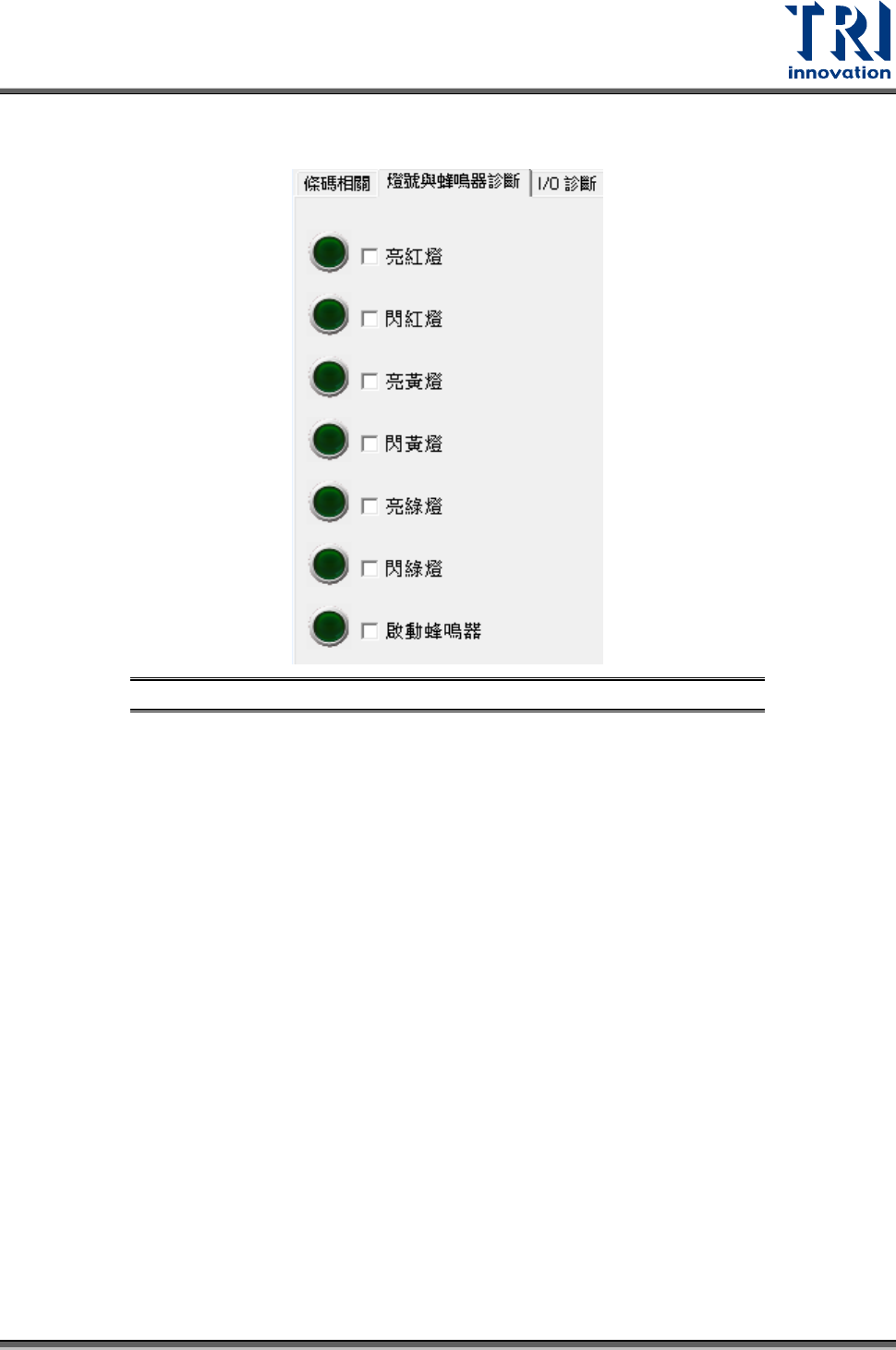

可程式控制器頁籤設定 – 燈號與蜂鳴器診斷
可直接手動下命令，測試燈號反應是否正常。
圖 288：燈號與蜂鳴器診斷介面
Test Research, Inc.
192 TR7500 SIII Series User Guide – Software

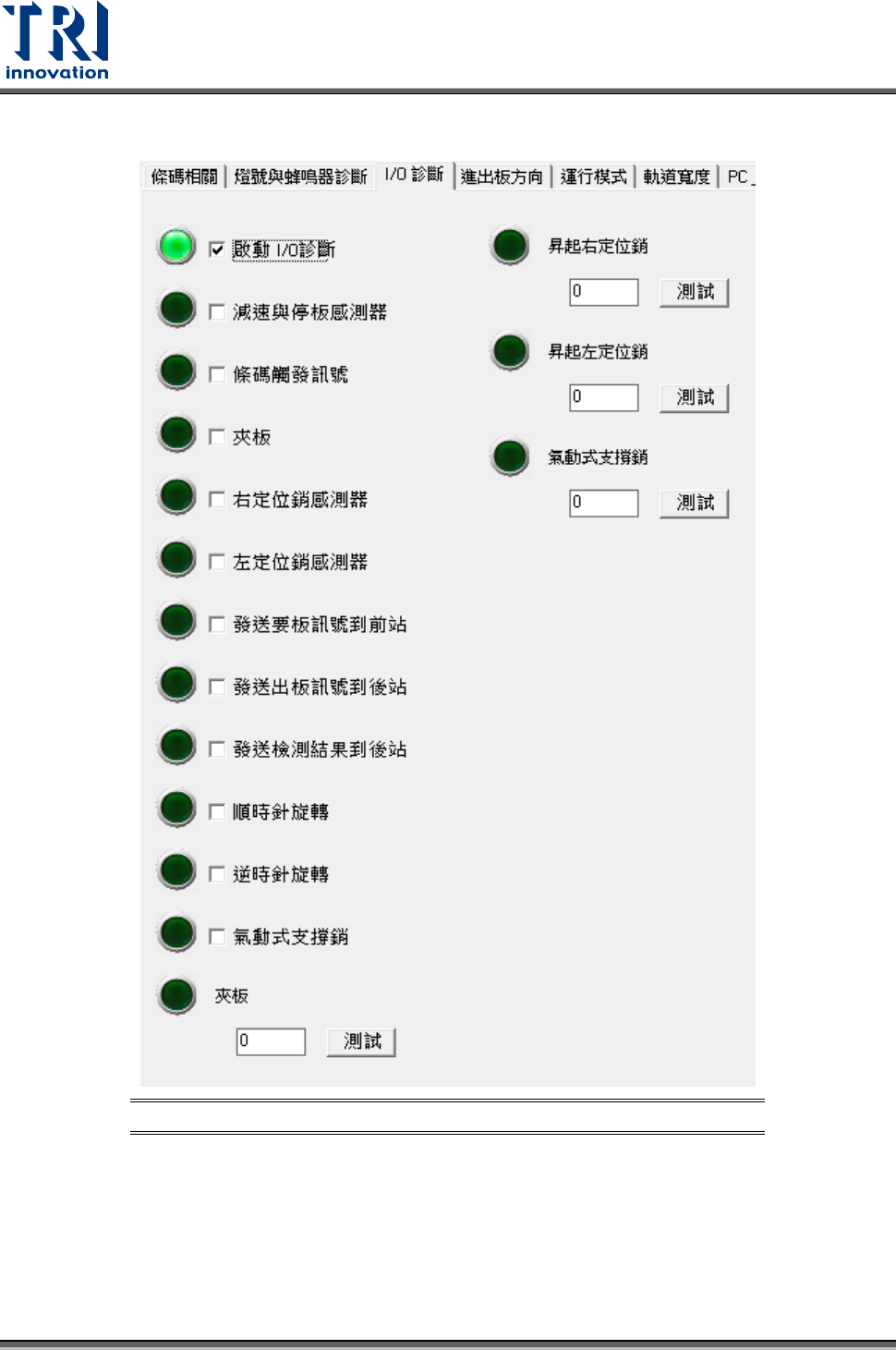

可程式控制器頁籤設定 – I/O 診斷
圖 289：I/O 診斷介面
• 減速與停板感測器：測試減速與停板感測器電源是否正常顯示。
• 條碼觸發訊號：測試觸發訊號讓硬體條碼器打光取像。
• 夾板：測試夾板是否正常。
• 右定位銷感測器：測試右邊位銷感測器動作是否正常。
• 左定位銷感測器：測試左邊位銷感測器動作是否正常。
• 發送要板訊號到前站：此時 Port1 黑綠線為短路訊號跟前站要板。
