Test Research, Inc. 192 TR7500 SIII Series Us er Guide – Sof tware 可程式控制器頁籤設定 – I/O 診斷 圖 289 ： I/O 診斷介面 • 減速與停 板感測器：測試 減速與停板感測器電源是 否正常顯示。 • 條碼觸發 訊號：測試觸發 訊號讓硬體條碼器打光取像。 • 夾板：測 試夾板是否正常 。 • 右定位銷 感測器：測試右 邊位銷感測器動作是否正常。 • 左定位…
Test Research, Inc.
TR7500 SIII Series User Guide – Software 191
可程式控制器頁籤設定 – 燈號與蜂鳴器診斷
可直接手動下命令，測試燈號反應是否正常。
圖 288：燈號與蜂鳴器診斷介面
Test Research, Inc.
192 TR7500 SIII Series User Guide – Software
可程式控制器頁籤設定 – I/O 診斷
圖 289：I/O 診斷介面
• 減速與停板感測器：測試減速與停板感測器電源是否正常顯示。
• 條碼觸發訊號：測試觸發訊號讓硬體條碼器打光取像。
• 夾板：測試夾板是否正常。
• 右定位銷感測器：測試右邊位銷感測器動作是否正常。
• 左定位銷感測器：測試左邊位銷感測器動作是否正常。
• 發送要板訊號到前站：此時 Port1 黑綠線為短路訊號跟前站要板。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 193
• 發送出板訊號到後站：此時機台判斷 Port2 黑綠線是否為短路訊號將板子送出。
• 發送檢測結果到後站：發送不良訊號到後站，可接紅藍訊號線分好壞板。
• 順時針運轉：測試皮帶順時針運轉狀況。
• 逆時針運轉：測試皮帶逆時針運轉狀況。
• 氣動式支撐銷：測試氣動式支撐銷運作是否正常，需安裝支撐銷模組且一般設定中支
撐銷裝置需勾選才有作用。
• 夾板：測試夾板功能。可輸入次數來測試夾板動作是否正常。
• 昇起右定位銷：測試右定位銷是否能正常昇起。
• 昇起左定位銷：測試左定位銷是否能正常昇起。
• 氣動式支撐銷：測試氣壓式支撐銷是否運作正常。
可程式控制器頁籤設定 – 進出板方向
可設定左進左出、左進右出、右進左出、右進右出、強制右進和強制左進。
備註：一般情況下請勿勾選強制右進或者強制左進，因為此兩個項目必須搭配定位銷的位
置使用。

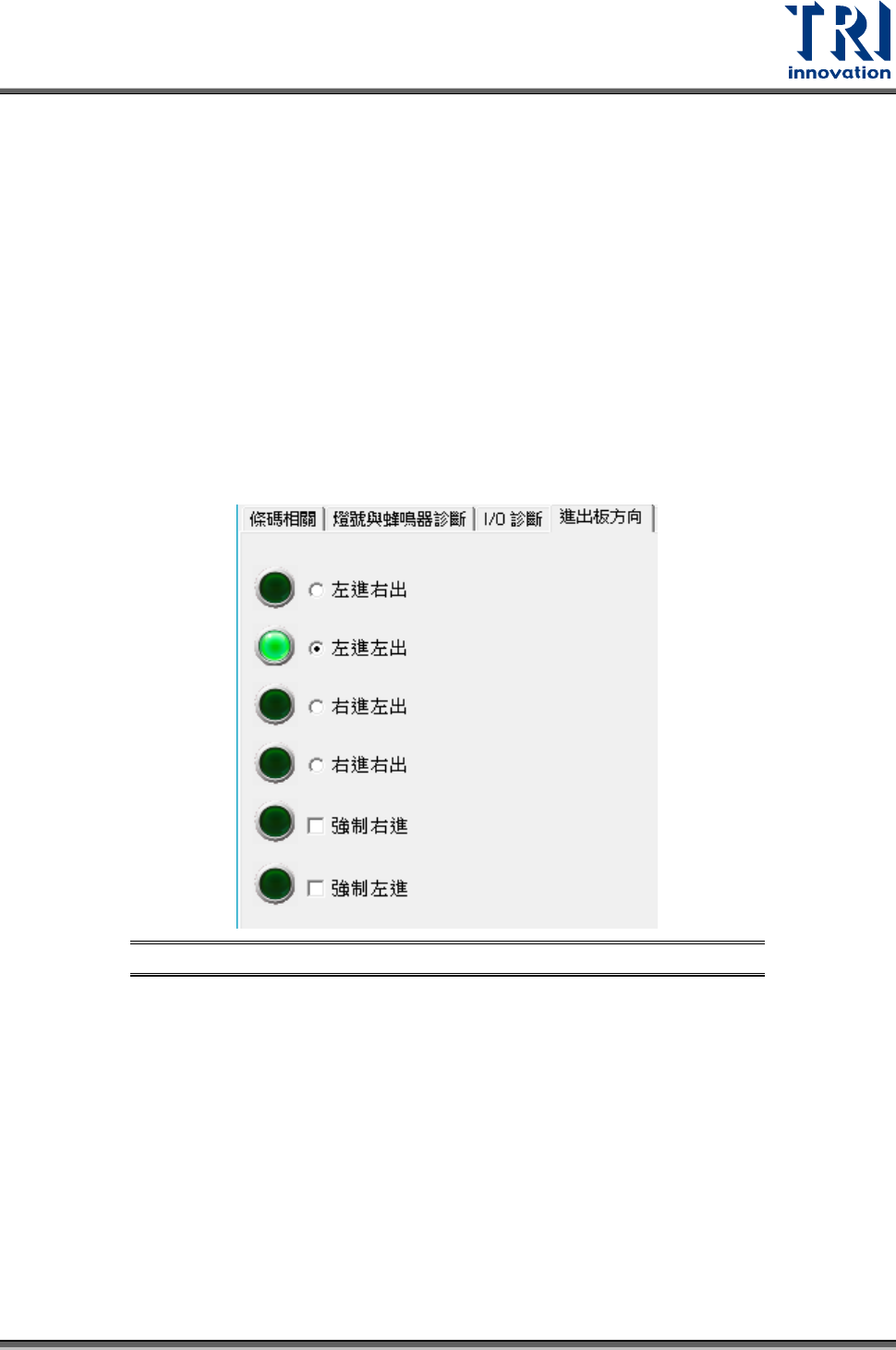

圖 290：進出板方向介面
