Test Research, Inc.
196 TR7500 SIII Series User Guide – Software

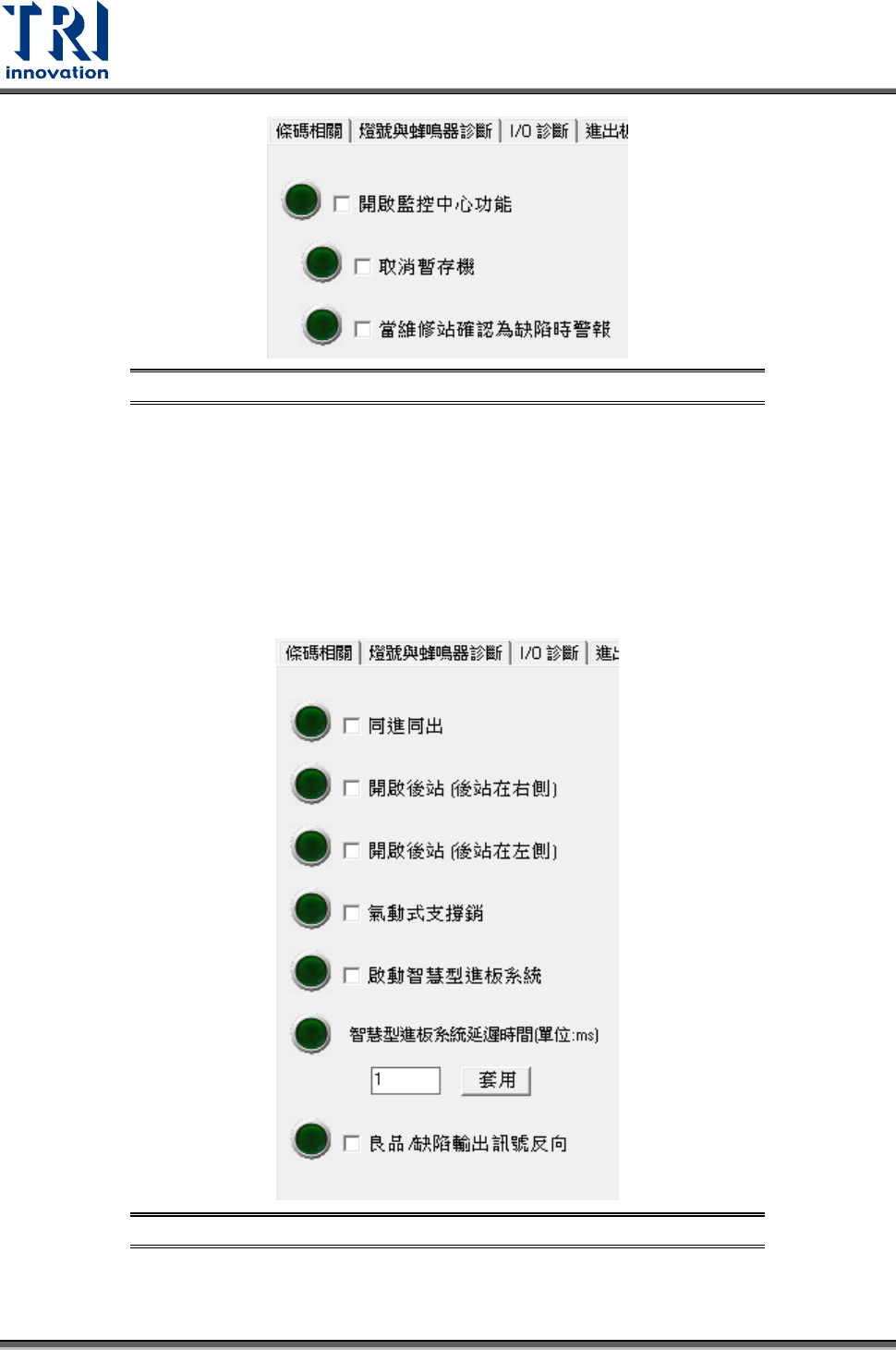

圖 294：監控中心介面
• 開啟監控中心功能：此功能為一台維修站對多台主機覆判功能，當維修站覆判後的結
果為良品時，則板子往下一站流，若為不良則收在不良的 Magazine 中，此功能為選配。
• 取消暫存機：因為需要等操作員覆判，所以檢測完的板子會有延遲的時間，所以一般
建議機台外部外接一段軌道讓板子可暫存，等維修站訊號在決定收或往下一站流。如
果沒有暫存機時須勾選此選項。
• 當維修站確認為缺陷時警報：勾選後當在維修站覆判檢測的電路板有缺陷時，會自動
開啟 AOI 機台的蜂鳴器警告。
可程式控制器頁籤設定 – 一般設定
圖 295：一般設定介面
Test Research, Inc.
TR7500 SIII Series User Guide – Software 197
• 同進同出：檢測完成出板的同時，同步下要板訊號讓進出板同時作動，可節省進出板
時間，如使用此功能再搭配條碼時，需使用預讀條碼功能，否則條碼會對應不上。
• 開啟後站(後站在右/左側)：設定是否有後站(外接軌道)，如無時當出板時，板子僅會停
在出板感測器(S4)上，等待操作員將板子取走。
• 氣動式支撐銷：啟動氣動式支撐銷功能。
• 啟動智慧型進板系統：當勾選此選項後，系統會利用光學計算最佳的停板位置，並在
進板後自動移動到該位置。
− 智慧型進板系統延遲時間：設定智慧型進板到定位時夾板的延遲時間。
• 良品/缺陷輸出訊號反向：更改檢測電路板為良品或缺陷時的輸出訊號。
6.1.2 調整板寬
圖 296：板寬設定
• 測量單位：可區分為英吋及公厘
• 專案資訊：專案寬度為儲存在專案內的板寬資訊
• 軌道調整方法：
− 光學：利用軌道上預先製作的光學點，利用光學頭移動去向可計算出目前軌道寬
度值，不需要將軌道復歸至原點再調整至所設定寬度，可節省軌道調整時間。
Test Research, Inc.
198 TR7500 SIII Series User Guide – Software
• 輸送軌道訊息
− 電路板寬度：共區分上下兩部份，上半部為從現有板寬直接計算出來顯示，下半
部為欲調整的軌道寬度，通常為機板寬度。
− 板寬誤差值 ：如果軌道寬度直接設定為板子寬度會造成無法進板情形，所以設定
進板的公差，這樣每次只需輸入板子寬度即可直接調整。
− / ：可微調整板寬值，每次增減 1mm。
• 手動：此機型預設為自動板寬機制，如需手動調整可以在這邊開啟該功能並手動調
整，當調整完後將此功能關閉後，會出現自動計算板寬的畫面如下圖，
圖 297：自動計算板寬畫面
