Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 199 6.2 條碼裝置 功能 6.2.1 條碼裝置設定 圖 298 ：條碼裝置 畫面 • 裝置清單 ： 圖 299 ：裝置清單 畫面 − 自動搜尋：可自 動搜尋目前機台所 接的條碼機數量及所對應 的通訊連接埠， 適用 於 USB 接頭的硬體條碼機。首先會出現 欲搜尋的條碼機品牌，目 前支援 Datalogic …
Test Research, Inc.
198 TR7500 SIII Series User Guide – Software
• 輸送軌道訊息
− 電路板寬度：共區分上下兩部份，上半部為從現有板寬直接計算出來顯示，下半
部為欲調整的軌道寬度，通常為機板寬度。
− 板寬誤差值 ：如果軌道寬度直接設定為板子寬度會造成無法進板情形，所以設定
進板的公差，這樣每次只需輸入板子寬度即可直接調整。
− / ：可微調整板寬值，每次增減 1mm。
• 手動：此機型預設為自動板寬機制，如需手動調整可以在這邊開啟該功能並手動調
整，當調整完後將此功能關閉後，會出現自動計算板寬的畫面如下圖，
圖 297：自動計算板寬畫面
Test Research, Inc.
TR7500 SIII Series User Guide – Software 199
6.2 條碼裝置功能
6.2.1 條碼裝置設定
圖 298：條碼裝置畫面
• 裝置清單：
圖 299：裝置清單畫面
− 自動搜尋：可自動搜尋目前機台所接的條碼機數量及所對應的通訊連接埠，適用
於 USB 接頭的硬體條碼機。首先會出現欲搜尋的條碼機品牌，目前支援
Datalogic、MicroScan、Sick、Cognex、Keyence 部分型號，如下圖。
Test Research, Inc.
200 TR7500 SIII Series User Guide – Software

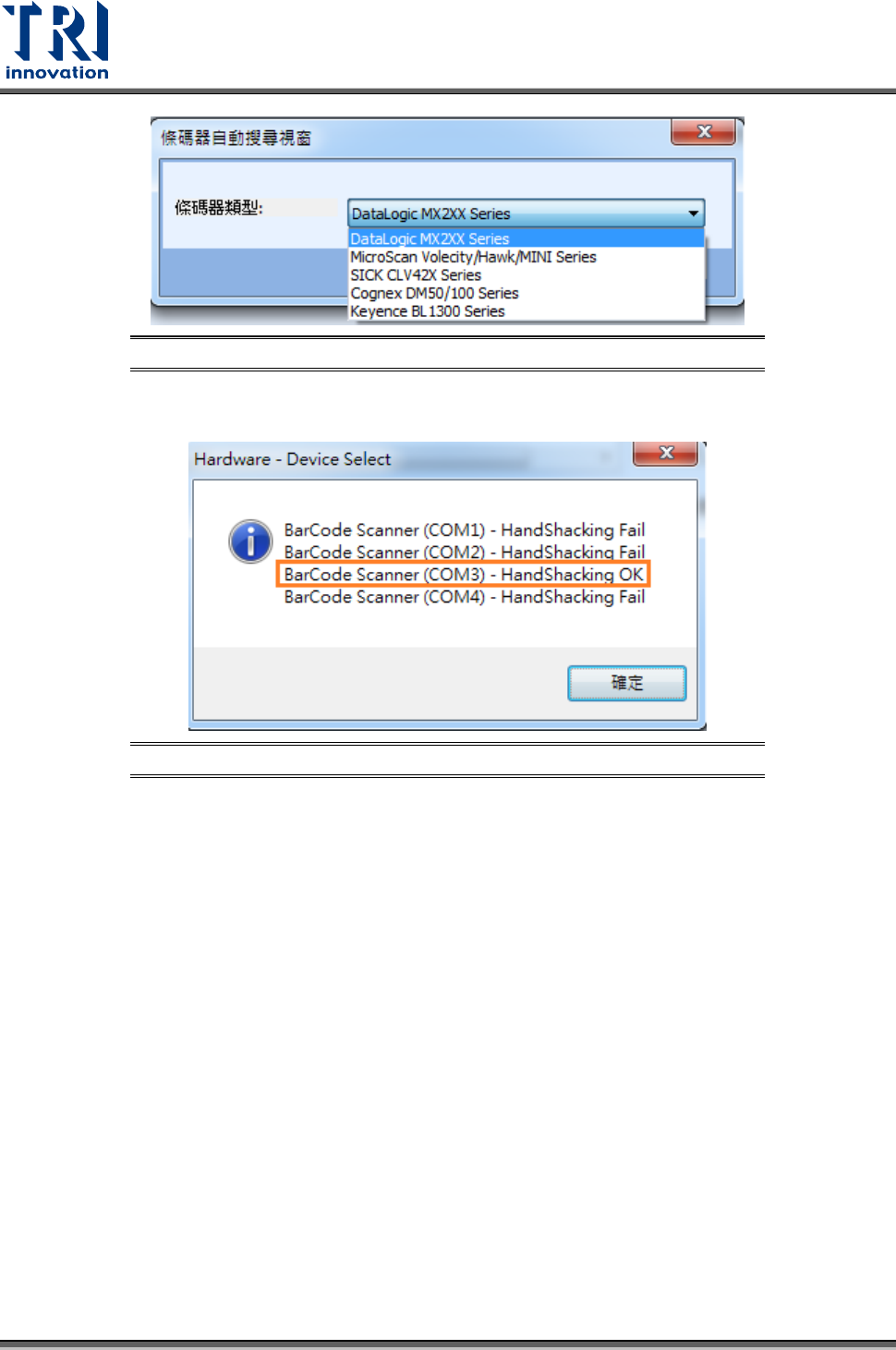

圖 300：自動搜尋畫面
搜尋完成後，會出現對應的通訊連接埠是哪一個型號的條碼機。
圖 301：自動搜尋完成畫面
− 新增：手動新增條碼機設定，適用於 RS232 接頭的硬體條碼機，如下圖。可編輯
訊連接埠、前置碼、後置碼、分格字元、無讀取字串，Ａpp 路徑。
