Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 201 圖 302 ：新增畫面 − 刪除：點選左邊 條碼機資料將其移 除。 − 編輯 ：編輯條碼機資 料。灰色區域為機台辨識出 的欄位，無法手動修改。 如需修 改則需進入供應商提供 的 App 應用程式設定。 圖 303 ：編輯畫面 通訊連接埠：對應電腦 的連接埠。
Test Research, Inc.
200 TR7500 SIII Series User Guide – Software

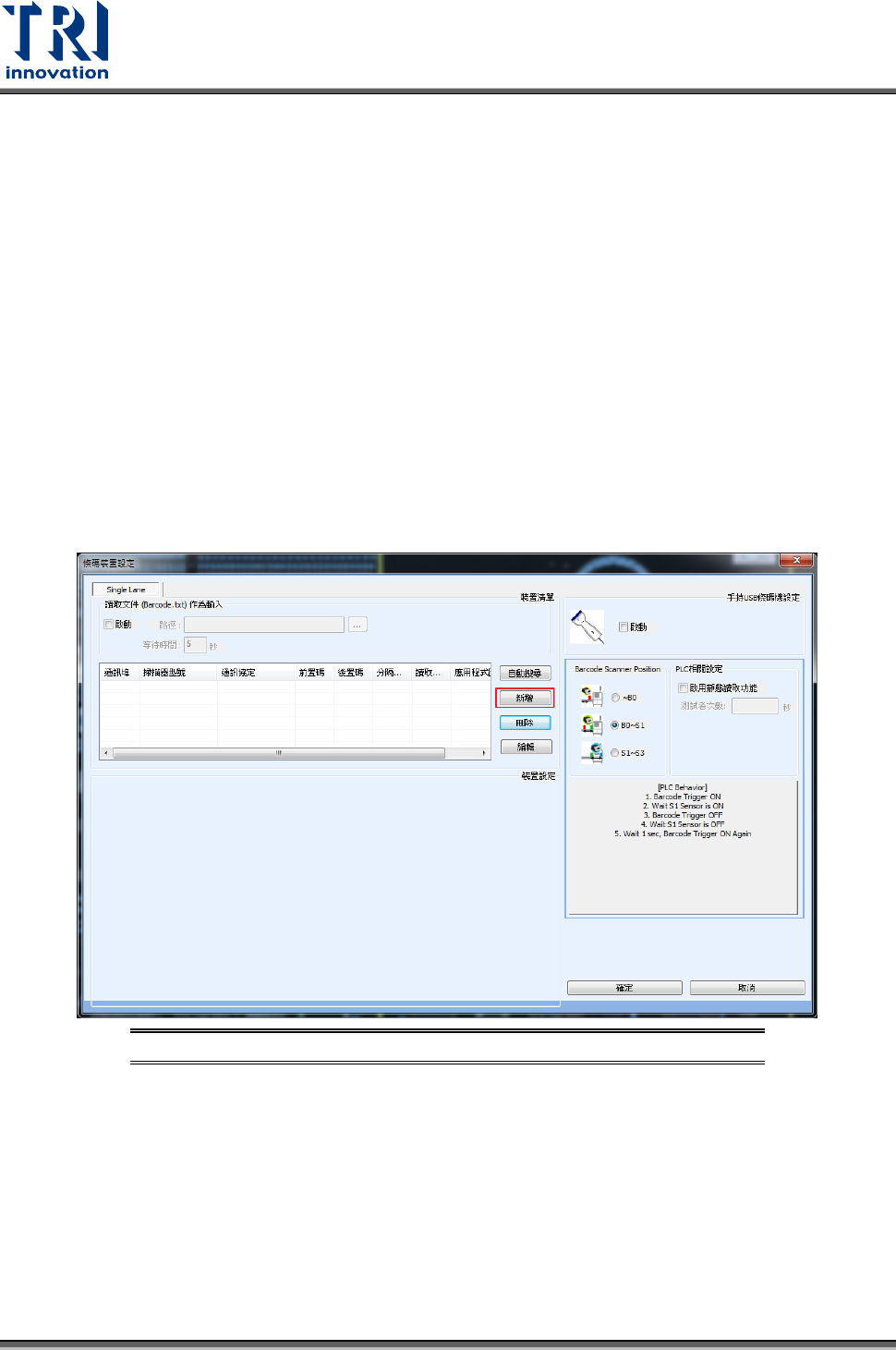

圖 300：自動搜尋畫面
搜尋完成後，會出現對應的通訊連接埠是哪一個型號的條碼機。
圖 301：自動搜尋完成畫面
− 新增：手動新增條碼機設定，適用於 RS232 接頭的硬體條碼機，如下圖。可編輯
訊連接埠、前置碼、後置碼、分格字元、無讀取字串，Ａpp 路徑。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 201

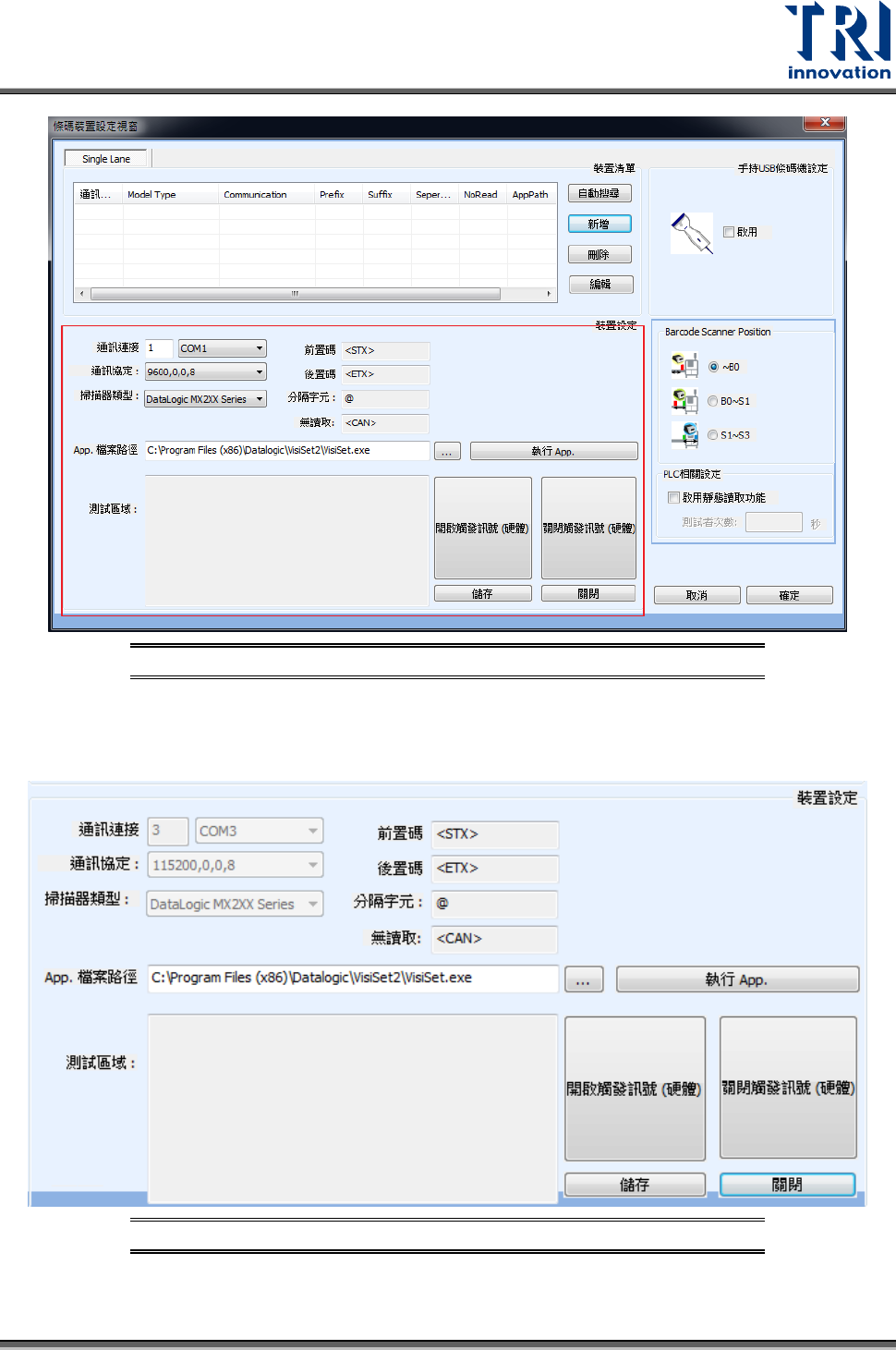

圖 302：新增畫面
− 刪除：點選左邊條碼機資料將其移除。
− 編輯 ：編輯條碼機資料。灰色區域為機台辨識出的欄位，無法手動修改。如需修
改則需進入供應商提供的 App 應用程式設定。
圖 303：編輯畫面
通訊連接埠：對應電腦的連接埠。
Test Research, Inc.
202 TR7500 SIII Series User Guide – Software
前置碼：必須判斷前置碼、後置碼中間的字串才是所需要的資料。固定為
<STX>。
後置碼：必須判斷前置碼、後置碼中間的字串才是所需要的資料。固定為
<ETX>。
掃描器類型：目前支援 Datalogic、MicroScan、Sick、Cognex、Keyence
部分型號。
分隔字元：條碼跟條碼中間分隔的字元。
無讀取：沒讀到條碼時，軟體要輸出的字串。
App 路徑：供應商軟體路徑。
執行 App：開啟 App 路徑應用程式。
開啟觸發訊號：可用在 App 應用程式或測試畫面時下觸發命令。
關閉觸發訊號：可用在 App 應用程式或測試畫面時下停止觸發命令。
範例：若新增的是一家不在預設品牌內的 RS232 接頭硬體條碼機。
步驟1. 在條碼裝置設定視窗，點選[ 新增]。
圖 304：新增 RS232 硬體條碼機設定 – 步驟 1
步驟2. 在掃描器型號，下拉選擇 Unknown。
