Test Research, Inc.
TR7500 SIII Series User Guide – Software 201
圖 302：新增畫面
− 刪除：點選左邊條碼機資料將其移除。
− 編輯 ：編輯條碼機資料。灰色區域為機台辨識出的欄位，無法手動修改。如需修
改則需進入供應商提供的 App 應用程式設定。
圖 303：編輯畫面
通訊連接埠：對應電腦的連接埠。
Test Research, Inc.
202 TR7500 SIII Series User Guide – Software
前置碼：必須判斷前置碼、後置碼中間的字串才是所需要的資料。固定為
<STX>。
後置碼：必須判斷前置碼、後置碼中間的字串才是所需要的資料。固定為
<ETX>。
掃描器類型：目前支援 Datalogic、MicroScan、Sick、Cognex、Keyence
部分型號。
分隔字元：條碼跟條碼中間分隔的字元。
無讀取：沒讀到條碼時，軟體要輸出的字串。
App 路徑：供應商軟體路徑。
執行 App：開啟 App 路徑應用程式。
開啟觸發訊號：可用在 App 應用程式或測試畫面時下觸發命令。
關閉觸發訊號：可用在 App 應用程式或測試畫面時下停止觸發命令。
範例：若新增的是一家不在預設品牌內的 RS232 接頭硬體條碼機。
步驟1. 在條碼裝置設定視窗，點選[ 新增]。
圖 304：新增 RS232 硬體條碼機設定 – 步驟 1

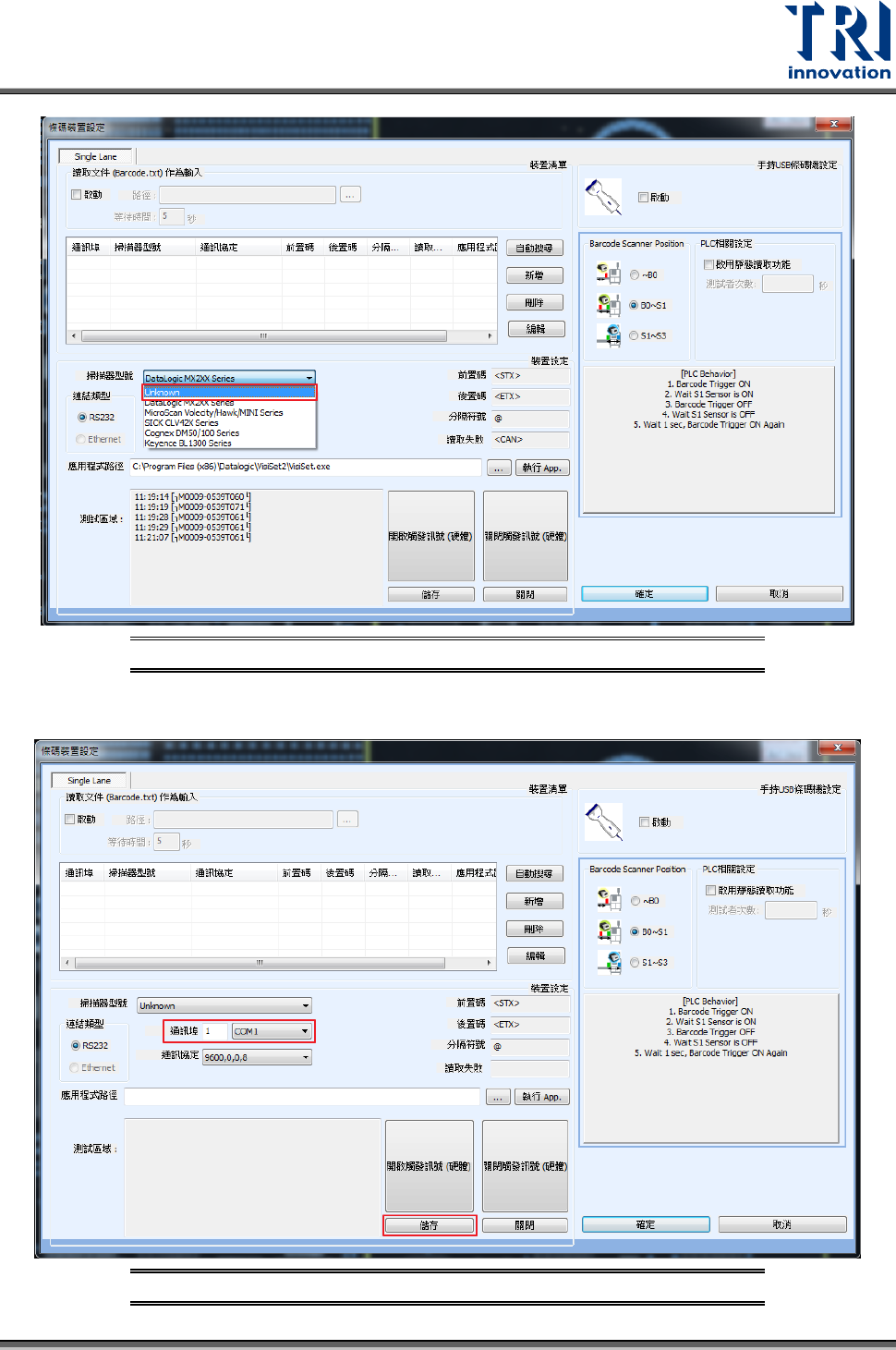

步驟2. 在掃描器型號，下拉選擇 Unknown。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 203
圖 305：新增 RS232 硬體條碼機設定 – 步驟 2
步驟3. 選擇 RS232 接頭所連接的通訊埠後，按下[儲存]。
圖 306：新增 RS232 硬體條碼機設定 – 步驟 3
