Test Research, Inc.
TR7500 SIII Series User Guide – Software 203
圖 305：新增 RS232 硬體條碼機設定 – 步驟 2
步驟3. 選擇 RS232 接頭所連接的通訊埠後，按下[儲存]。
圖 306：新增 RS232 硬體條碼機設定 – 步驟 3
Test Research, Inc.
204 TR7500 SIII Series User Guide – Software
步驟4. 系統會跳出視窗告知設定動作已經完成，如下圖所示。
圖 307：新增 RS232 硬體條碼機設定 – 步驟 4
步驟5. 選擇剛剛新增的條碼機，按下[編輯]，再點選[開啟觸發訊號(硬體)]。此
時，可以手動壓下條碼機掃描按鈕，在實際的條碼上掃描。若運作正常，
在左方的操作區域會顯示掃描出來的條碼結果。如果無法正常解讀條碼，
請重複步驟 3，重新設定不同的通訊埠，或者將條碼機重新讀取恢復原
廠解碼設定的條碼列。
圖 308：新增 RS232 硬體條碼機設定 – 步驟 5
步驟6. 點選[關閉觸發訊號(硬體)]，再按下[關閉]來完成設定。
• 手持 USB 條碼機設定：勾選[啟用]使用 USB 手持條碼機。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 205

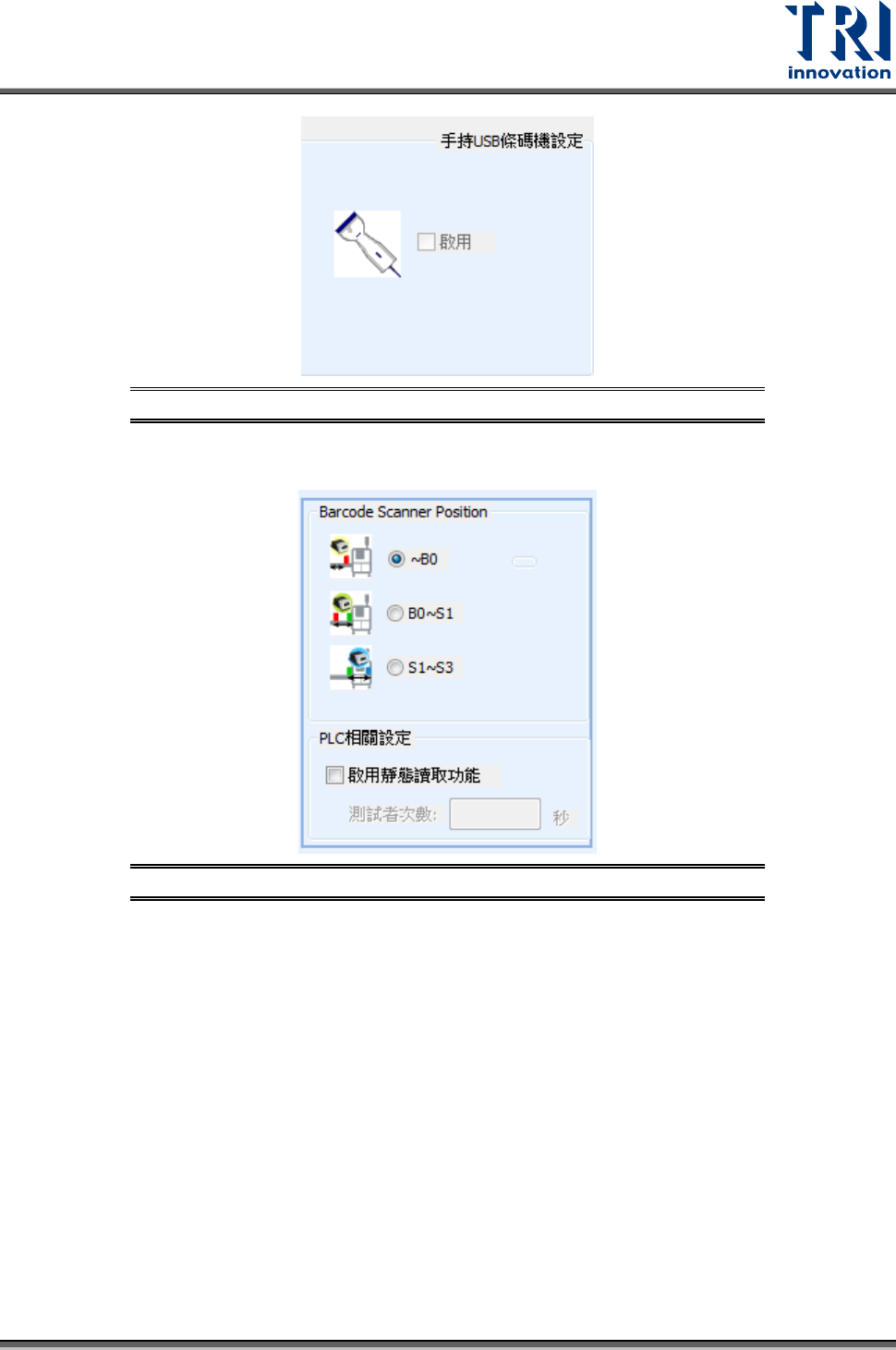

圖 309：手持 USB 條碼機設定畫面
• 條碼機架設位置：條碼機架設位置，指讀到條碼時板子所在位置。
圖 310：條碼機架設位置畫面
− ~B0 表示板子在機台外面軌道上條碼即被讀取。
− B0~S1 表示板子在軌道與機台進板感測器(S1)間條碼被讀取。
− S1~S3 表示板子在機台進板感測器(S1)與夾板感測器(S3)間條碼被讀取。
− PLC 相關設定：是否開啟靜態讀取功能，及設定觸發秒數。
6.2.2 條碼設定應用
使用者可以先觀察板子條碼排版的方式, 再來決定該怎麼建立檢測框 。
單板：
• Case 1：單板， 貼一個條碼；
建立檢測框時, 框的排板方式要選擇 Board(Single)
