206 TR7500 SIII Series User Guide – Software

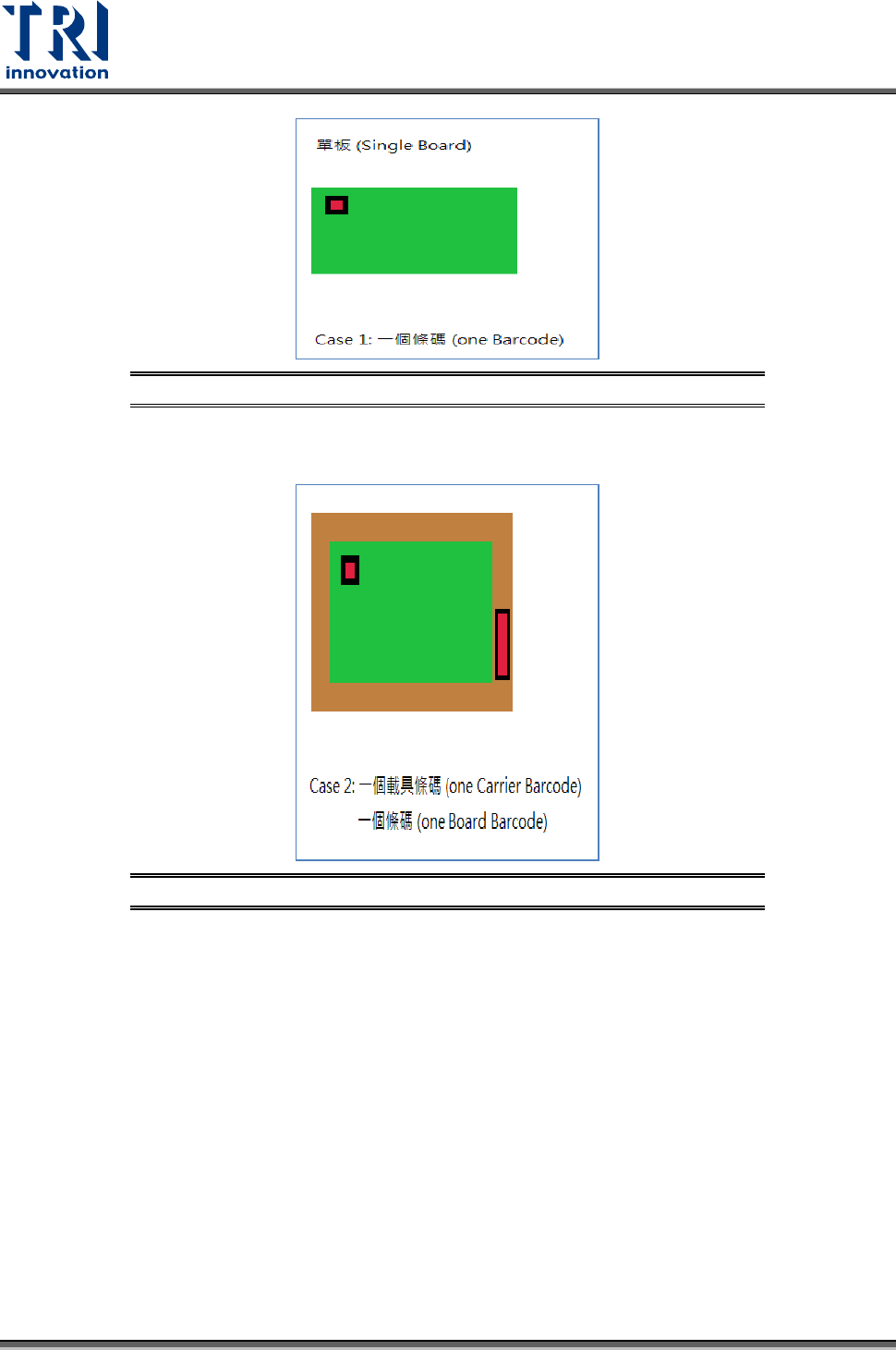

圖 311：條碼應用 – 單板 Case 1
• Case 2：單板， 貼兩個條碼；一般搭配客戶上傳 SFCS 系統。
需要建立兩個檢測框, 一個是載具條碼(Carrier), 一個是待測板條碼(Single)。
圖 312：條碼應用 – 單板 Case 2
多連板：
• Case 1：多連板(MxN)，貼一個條碼；
建立檢測框時, 框的排板方式要選擇 Board(Single)，各小板都會帶出相同條碼。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 207

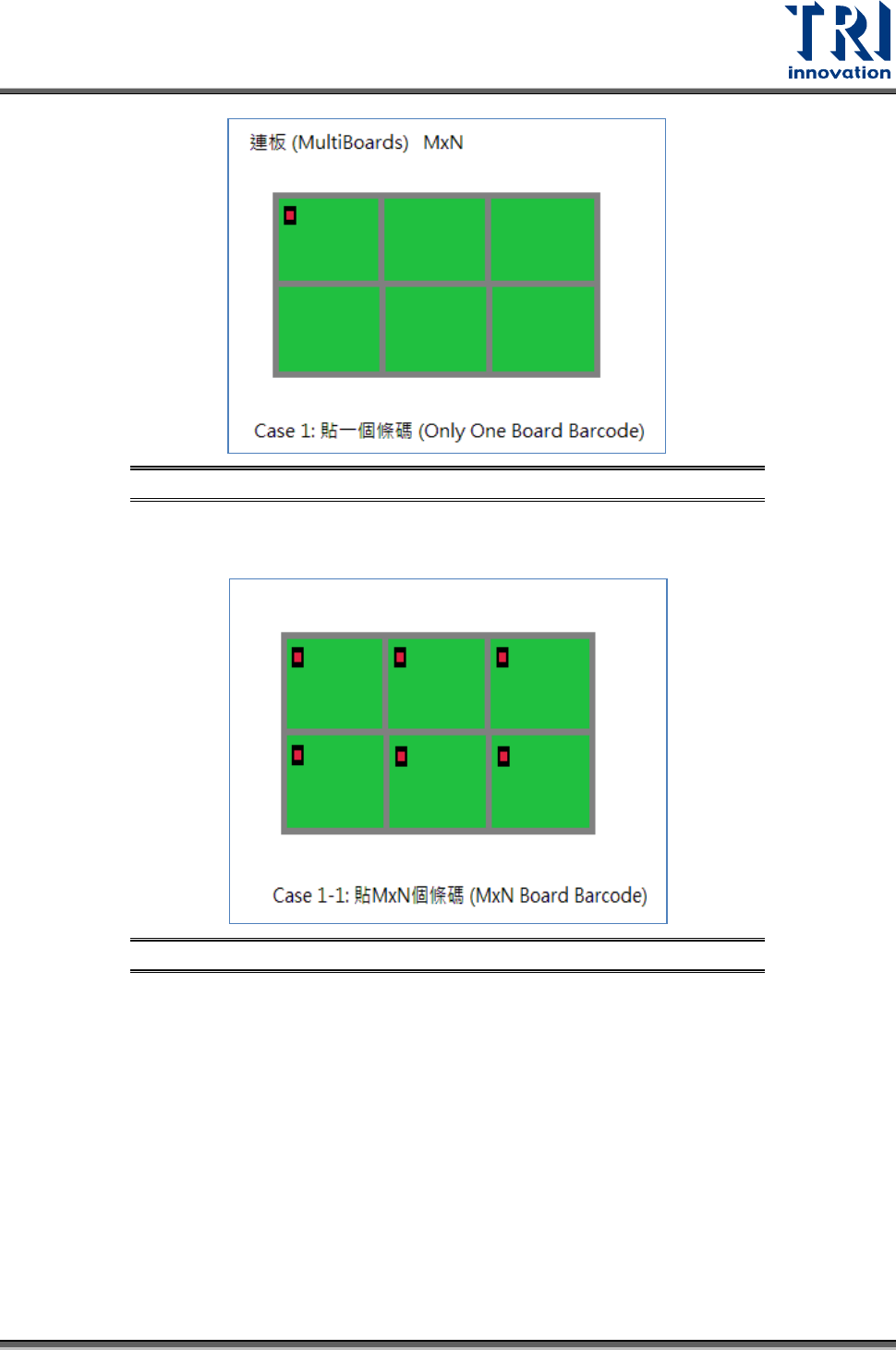

圖 313：條碼應用 – 多連板 Case 1
• Case 1-1：多連板(MxN)，貼多個條碼；
建立檢測框時, 框的排板方式要選擇 Board(All)，各小板帶出各小板條碼。
圖 314：條碼應用 – 多連板 Case 1-1
• Case 1-2：多連板(MxN)，貼 U 個條碼；
建立檢測框時, 框的排板方式要逐一各個建立檢測框，每個檢測框都選擇 Board
(Single)，以下面此情形，輸出條碼會出現 A、A、B、B、C、D 六個條碼。
Test Research, Inc.
208 TR7500 SIII Series User Guide – Software
圖 315：條碼應用 – 多連板 Case 1-2
• Case 2：條碼排版的方式: 多連板(MxN), 貼 1 個條碼, 使用以一帶多功能帶出其他連板
的條碼，建立檢測框時, 框的排板方式是建立一個條碼檢測框，排版方式為 Board
(Single) ，Map 大圖上只會看到一個檢測框, 但是在檢測完成後, 會把運算出來的虛擬
條碼分派到各個連板。
圖 316：條碼應用 – 多連板 Case 2
• Case 3：條碼排版的方式: 多連板(MxN), 每列都貼一個條碼, 又要使用以一帶多功能帶
出其他行連板的條碼，建立檢測框時, 框的排板方式是建立 N 個條碼檢測框，每個檢測
框排版方式都為 Board (Single) ，然後再使用 Add Link 的方式, 將其他行連板一個個加
到條碼檢測框，Map 大圖上會看到 N 個檢測框, 但是在檢測完成後, 會把運算出來的虛
擬條碼分派到各個連板。
