Test Research, Inc.
208 TR7500 SIII Series User Guide – Software

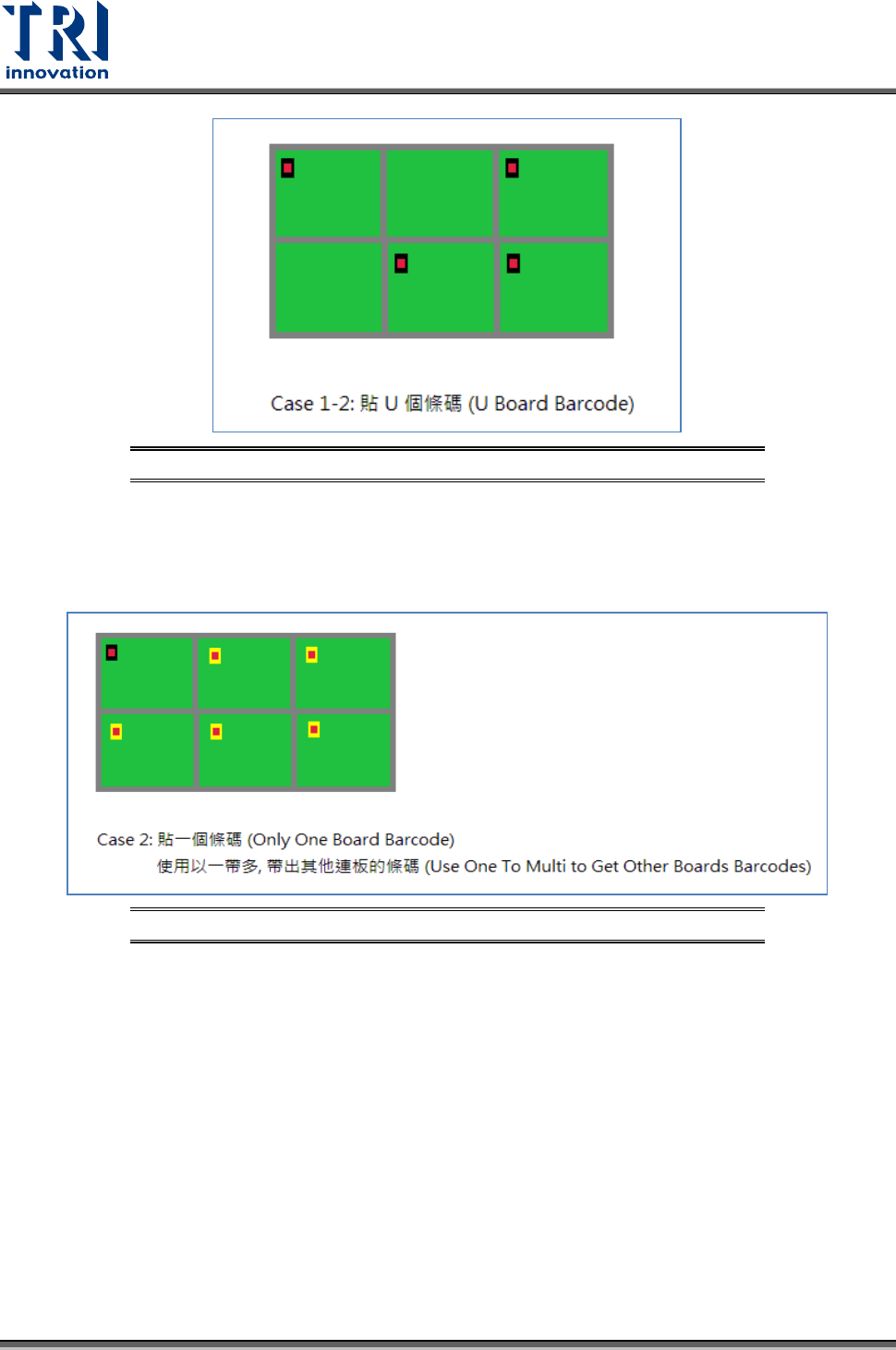

圖 315：條碼應用 – 多連板 Case 1-2
• Case 2：條碼排版的方式: 多連板(MxN), 貼 1 個條碼, 使用以一帶多功能帶出其他連板
的條碼，建立檢測框時, 框的排板方式是建立一個條碼檢測框，排版方式為 Board
(Single) ，Map 大圖上只會看到一個檢測框, 但是在檢測完成後, 會把運算出來的虛擬
條碼分派到各個連板。
圖 316：條碼應用 – 多連板 Case 2
• Case 3：條碼排版的方式: 多連板(MxN), 每列都貼一個條碼, 又要使用以一帶多功能帶
出其他行連板的條碼，建立檢測框時, 框的排板方式是建立 N 個條碼檢測框，每個檢測
框排版方式都為 Board (Single) ，然後再使用 Add Link 的方式, 將其他行連板一個個加
到條碼檢測框，Map 大圖上會看到 N 個檢測框, 但是在檢測完成後, 會把運算出來的虛
擬條碼分派到各個連板。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 209
圖 317：條碼應用 – 多連板 Case 3
條碼在小板外：
• Case 1：單板， 貼一個條碼(在 BoardSize 外面)，建立檢測框時, 框的排板方式要選擇
Board(Single)，然後選擇編輯連結的方式, 連結到小板。
圖 318：條碼應用 – 單板，貼一個條碼(在 BoardSize 外面) Case1
• Case 2：多連板， 貼一個條碼(在 BoardSize 外面)，建立檢測框時, 框的排板方式要選
擇 Board(Single)，然後選擇編輯連結的方式, 連結到各小板。
Test Research, Inc.
210 TR7500 SIII Series User Guide – Software
圖 319：條碼應用 – 多連板，貼一個條碼(在 BoardSize 外面) Case2
多連板搭配載具條碼：
設定方式與上述多連板相同，僅多增加一條碼檢測框選擇
。
其他類型如下：
圖 320：條碼應用 – 多連板搭配載具條碼 Case 1
