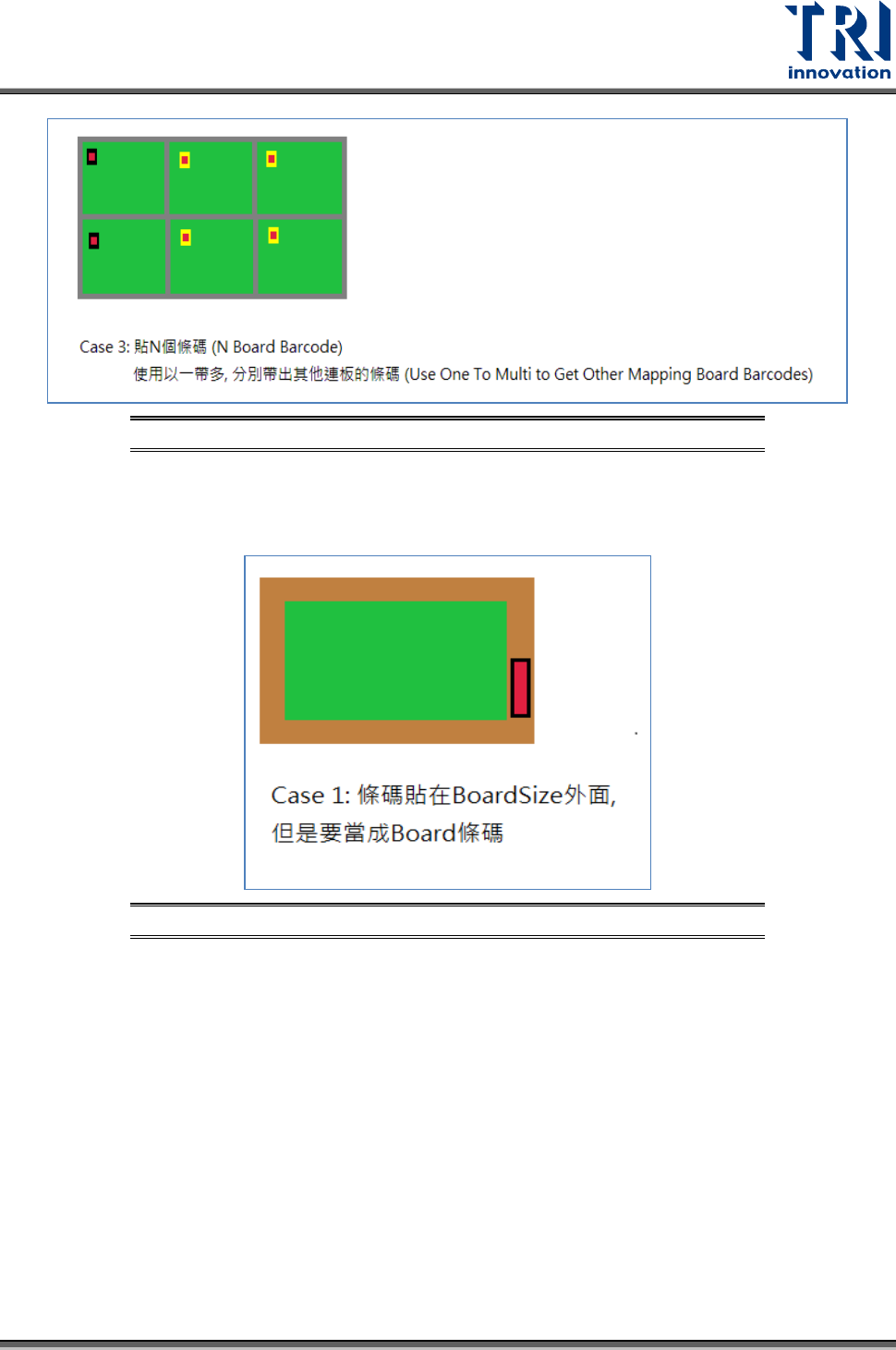

圖 317：條碼應用 – 多連板 Case 3
條碼在小板外：
• Case 1：單板， 貼一個條碼(在 BoardSize 外面)，建立檢測框時, 框的排板方式要選擇
Board(Single)，然後選擇編輯連結的方式, 連結到小板。
圖 318：條碼應用 – 單板，貼一個條碼(在 BoardSize 外面) Case1
• Case 2：多連板， 貼一個條碼(在 BoardSize 外面)，建立檢測框時, 框的排板方式要選
擇 Board(Single)，然後選擇編輯連結的方式, 連結到各小板。
Test Research, Inc.
210 TR7500 SIII Series User Guide – Software
圖 319：條碼應用 – 多連板，貼一個條碼(在 BoardSize 外面) Case2

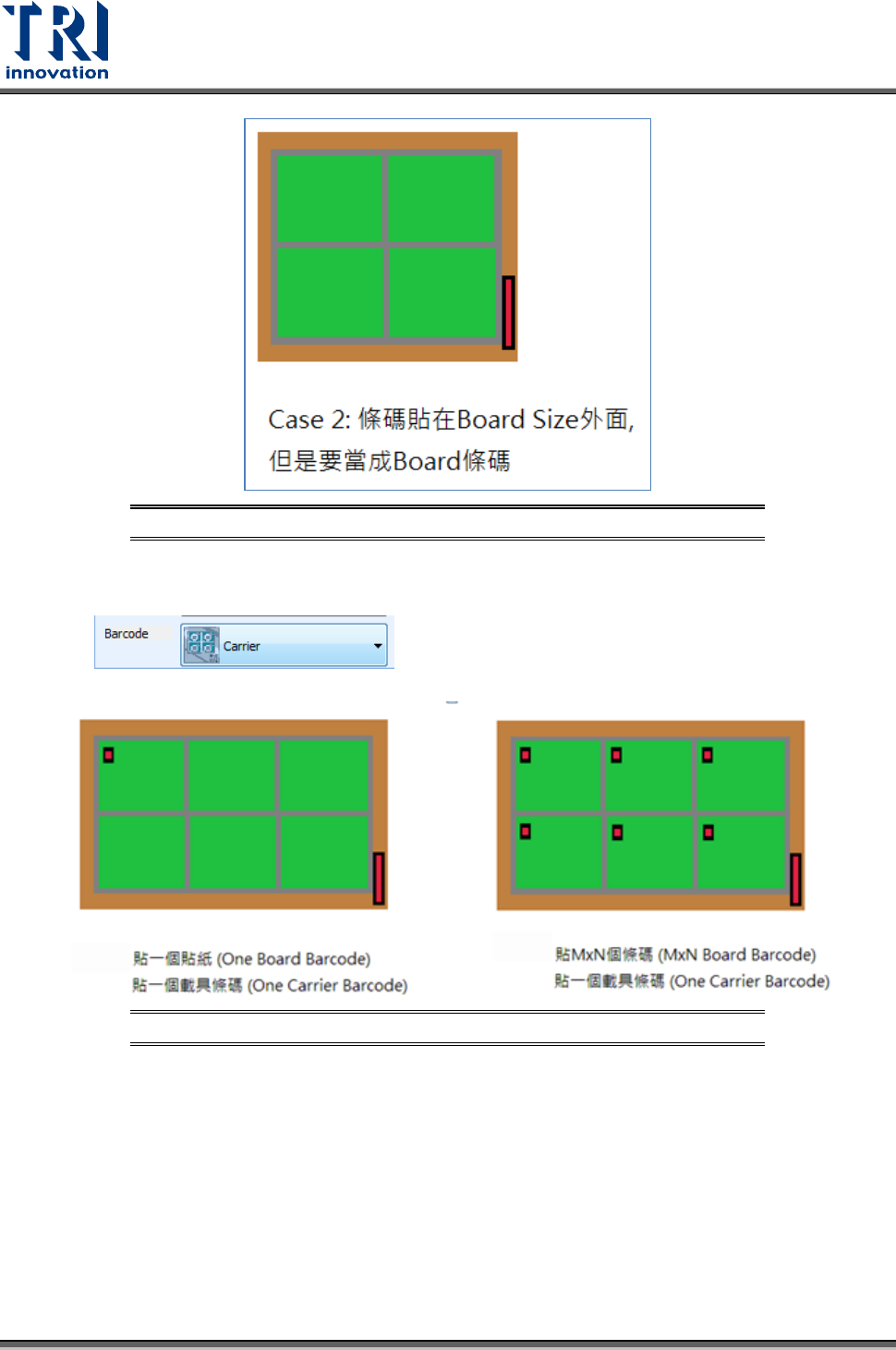

多連板搭配載具條碼：
設定方式與上述多連板相同，僅多增加一條碼檢測框選擇
。

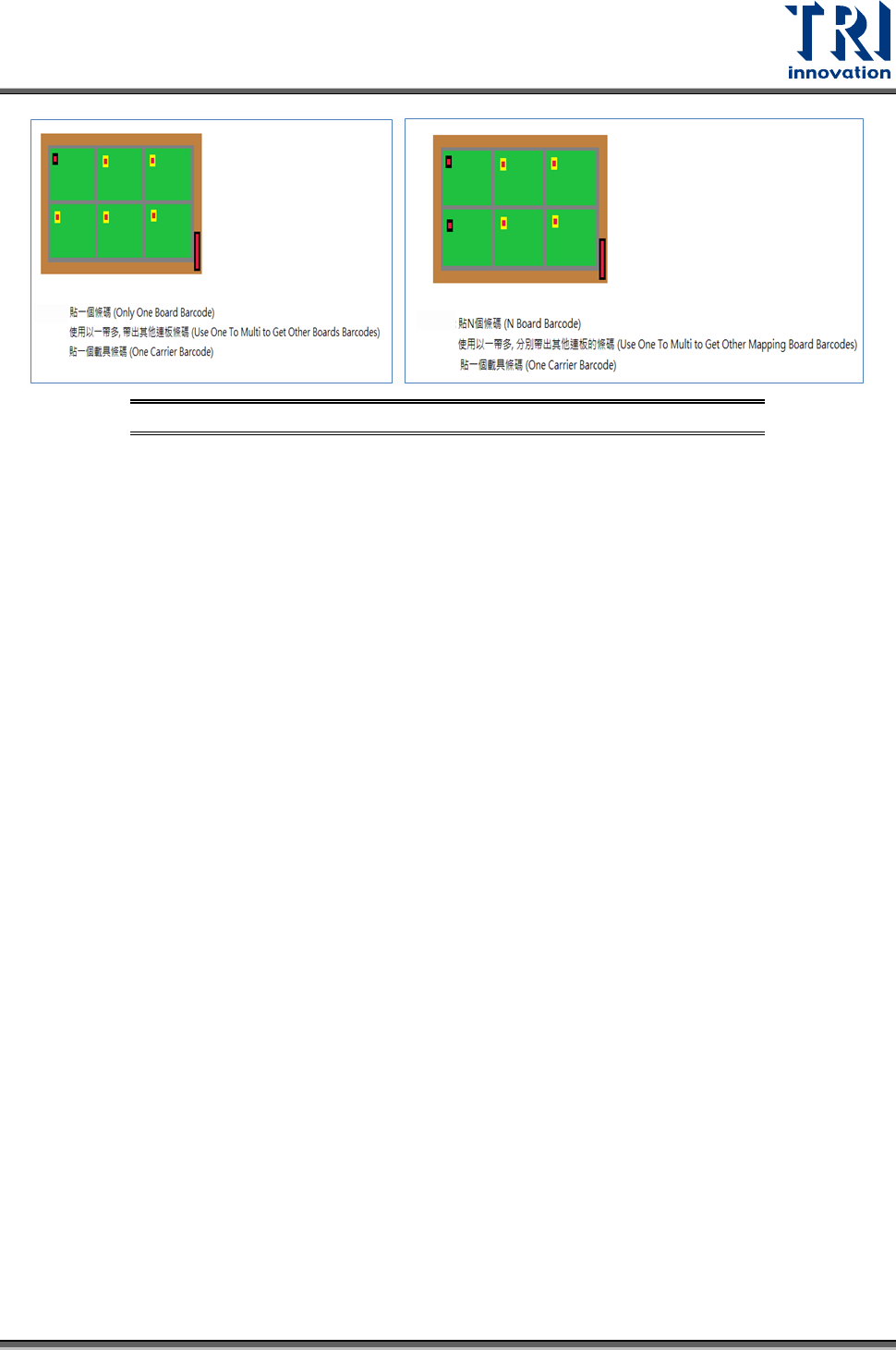

其他類型如下：
圖 320：條碼應用 – 多連板搭配載具條碼 Case 1
Test Research, Inc.
TR7500 SIII Series User Guide – Software 211
圖 321：條碼應用 – 多連板搭配載具條碼 Case 2
