6.3 GRR/Cpk 功能
對於用 GRR 值判斷一致性的建議參考標準為：
GRR<10% ：相當優良；
10%<GRR<30%：可接受；
GRR>30%：無法接受，需要校正。
操作流程：
步驟1. 先在[流程配置]>[一般設定]選擇進出板方向。
步驟2. 設定 Burn in Test Mode 及測試次數。

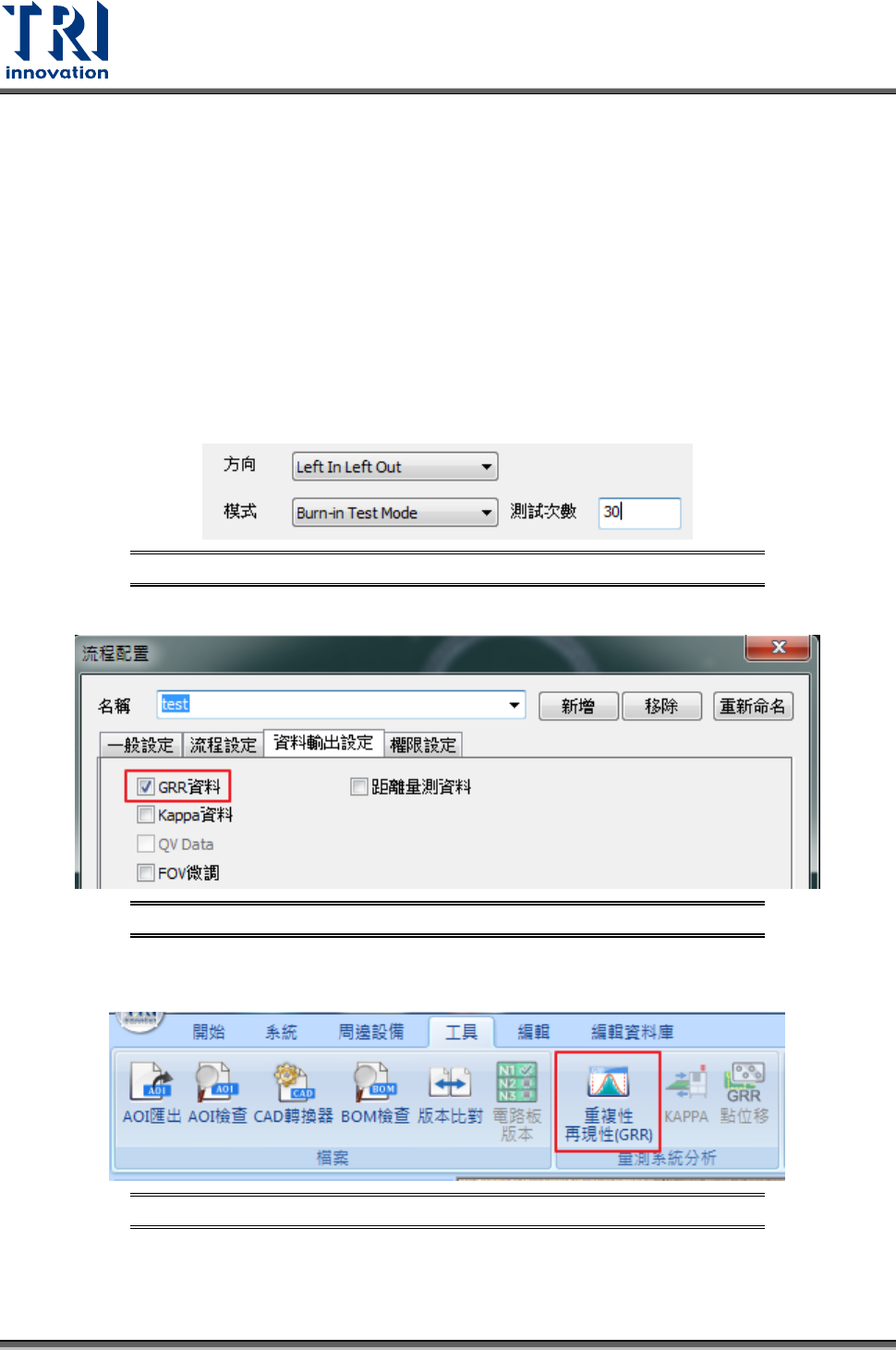

圖 322：流程配置 – 一般設定畫面
步驟3. 先在[流程配置]>[資料輸出設定]勾選[GRR 資料]。
圖 323：流程配置 – Output Data Setting 畫面
步驟4. 檢測完成後會在該程式所在資料夾產生一個 GRR 資料夾存放原始資料。
步驟5. 在主程式畫面，點選[工具]>[重複性再現性(GRR)]。
圖 324：工具 – GRR 功能畫面
步驟6. 點選後會出現如下圖的介面，操作方式將在下面說明。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 213

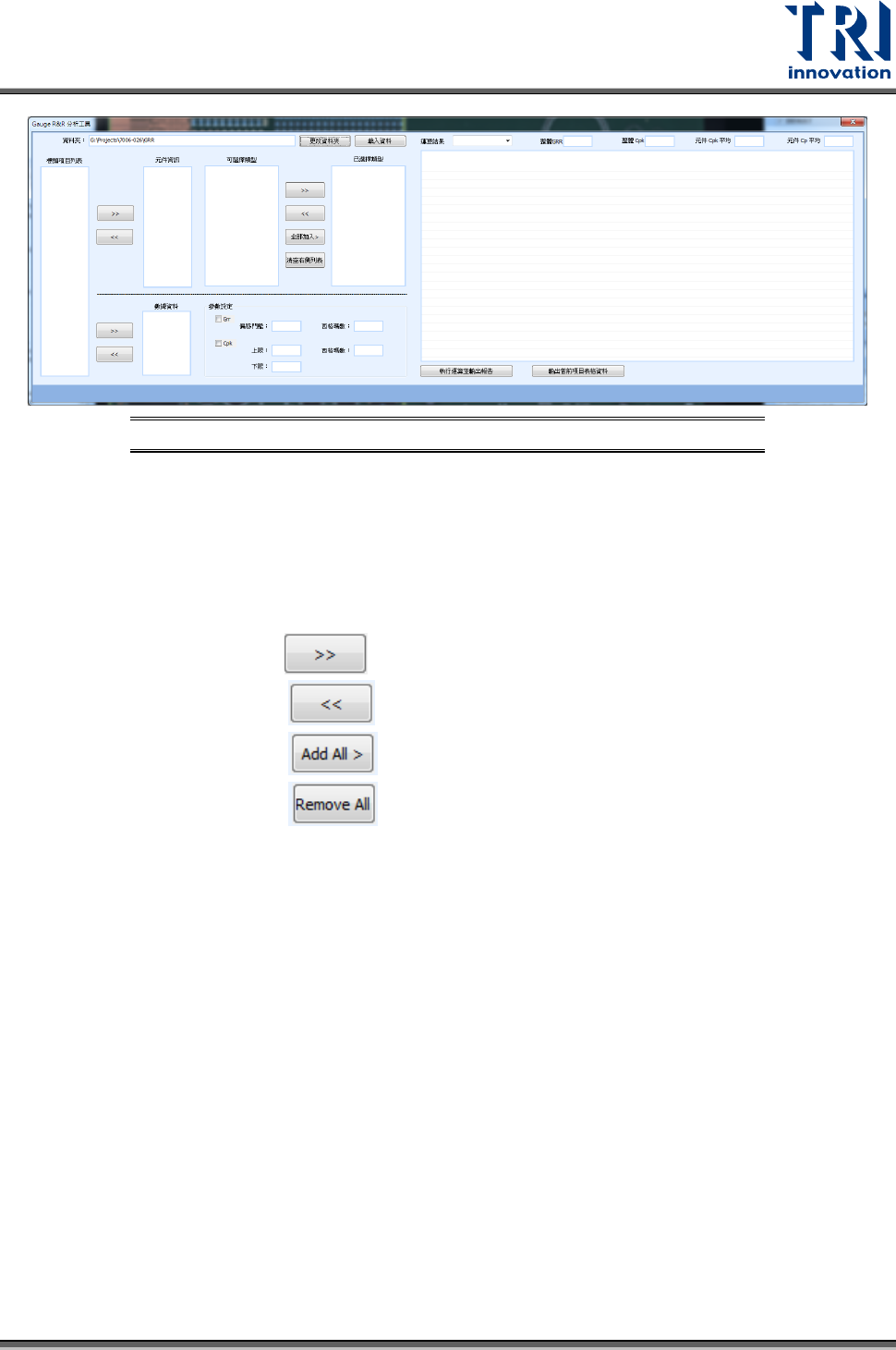

圖 325：GRR 介面
− 資料夾：設定 GRR 輸出資料的路徑。
• 更改資料夾：變更 GRR 輸出資料的路徑。
• 載入資料：在指定的資料夾重新載入資料。
− 元件資訊：列出可選擇的項目。
− 可選擇類型：列出可選擇類型的清單。
− 已選擇類型：列出已選擇類型的清單。
− 選擇工具： 將在可選擇類型所選擇的元件新增到已選擇類型。
將已選擇類型所選擇的元件移除到可選擇類型。
將所有元件新增至右邊視窗；
將所有元件移除；
− 數據資料：要計算的元件列表。
− 參數設定：
• GRR：可設定偏移門檻及西格瑪數。
• Cpk：可設定上下線及西格瑪值。
− 執行運算並輸出結果：計算已選擇的項目並輸出檢測資料。
步驟7. 載入資料，利用[選擇工具]將[標頭項目列表]內的項目新增到[元件資料]清單。
步驟8. 利用[選擇工具]將[可選擇類型清單]新增到[已選擇類型]清單。
步驟9. 利用[選擇工具]將[標頭項目列表]內的項目新增到[數據資料]清單。
步驟10. 按下 [執行運算並輸出報告]，可以指定路徑後會輸出產生一個為 GRR 的資料夾，裡
面的文字檔(.txt)即為 GRR 結果。檔案開啟後如下所示。
Test Research, Inc.
214 TR7500 SIII Series User Guide – Software
圖 326：GRR 輸出結果
