6.4 KAPPA 功能
對於用 Kappa 值判斷一致性的建議參考標準為：
Kappa =+1，說明兩次判斷的結果完全一致；
Kappa =-1，說明兩次判斷的結果完全不一致；
Kappa =0，說明兩次判斷的結果是機遇造成；
Kappa<0，說明一致程度比機遇造成的還差，兩次檢查結果很不一致，但在實際應用中無意義；
Kappa>0，此時說明有意義，Kappa 愈大，說明一致性愈好；
Kappa≥0.75，說明已經取得相當滿意的一致程度；
Kappa<0.4，說明一致程度不夠理想；
步驟1. 先在[流程配置]>[一般設定] 選擇方向--左進作出(或右進右出)；
步驟2. 設定 Burn in Test Mode 及測試次數。

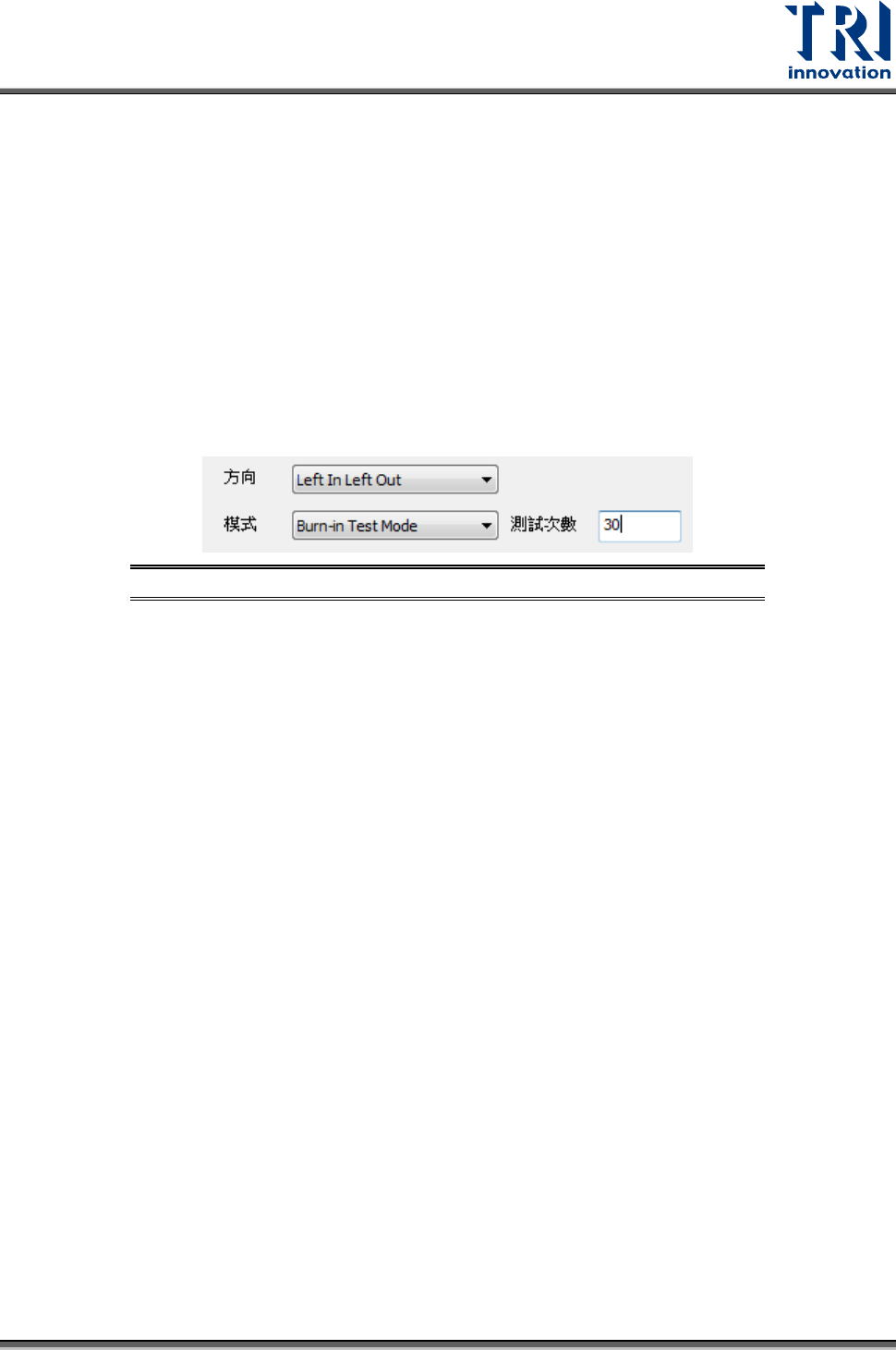

圖 327：流程配置 – General Setting 畫面
步驟3. 先在[流程配置] >[資料輸出設定]勾選 KAPPA 資料。
Test Research, Inc.
216 TR7500 SIII Series User Guide – Software

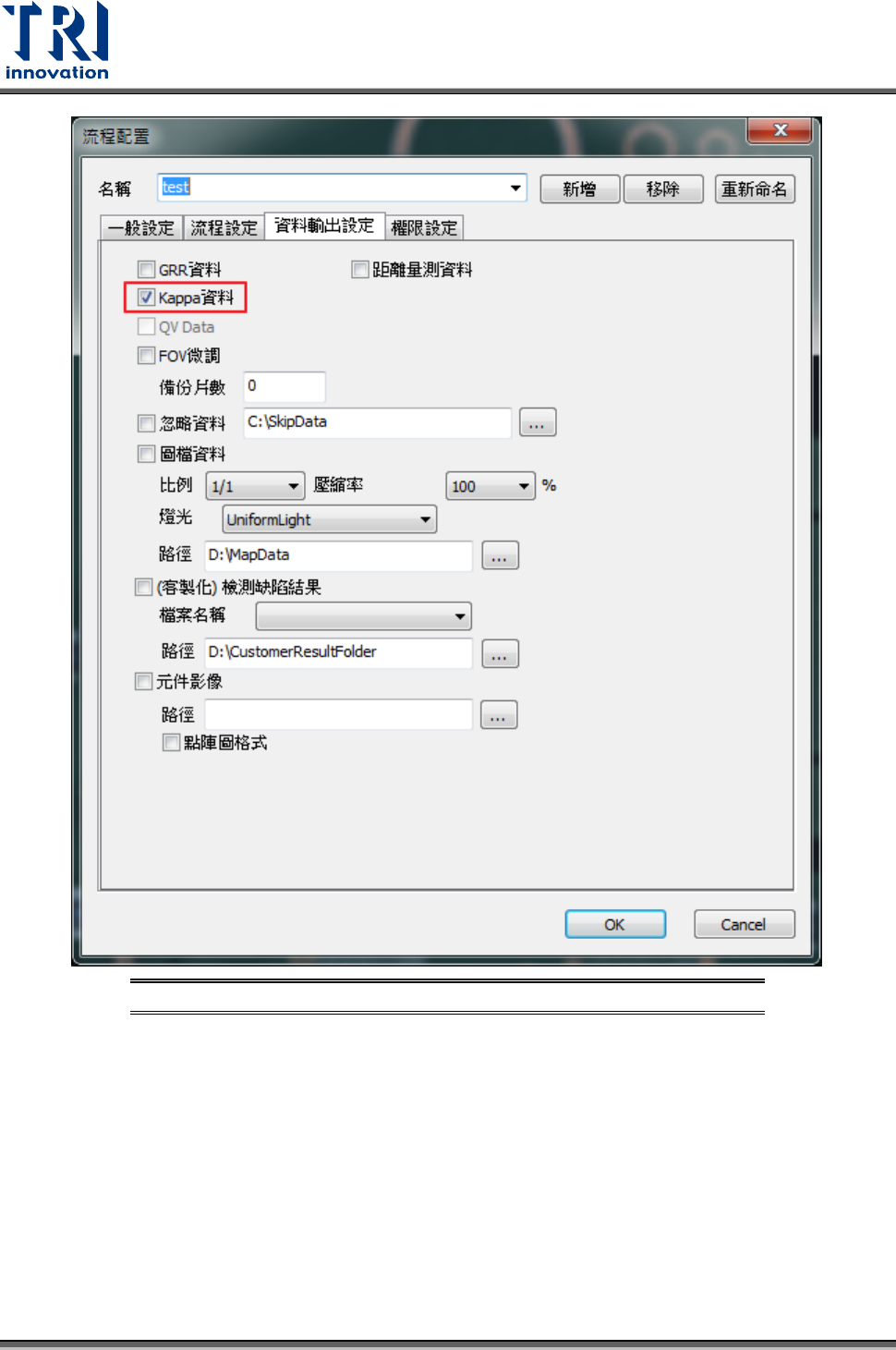

圖 328：流程配置 – Output Data Setting 畫面
步驟4. 檢測完成後會在該程式所在資料夾產生一個 KAPPA 資料夾存放原始資料。
步驟5. 點選[工具]>[分析]>[KAPPA] 進入 KAPPA 功能介面。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 217

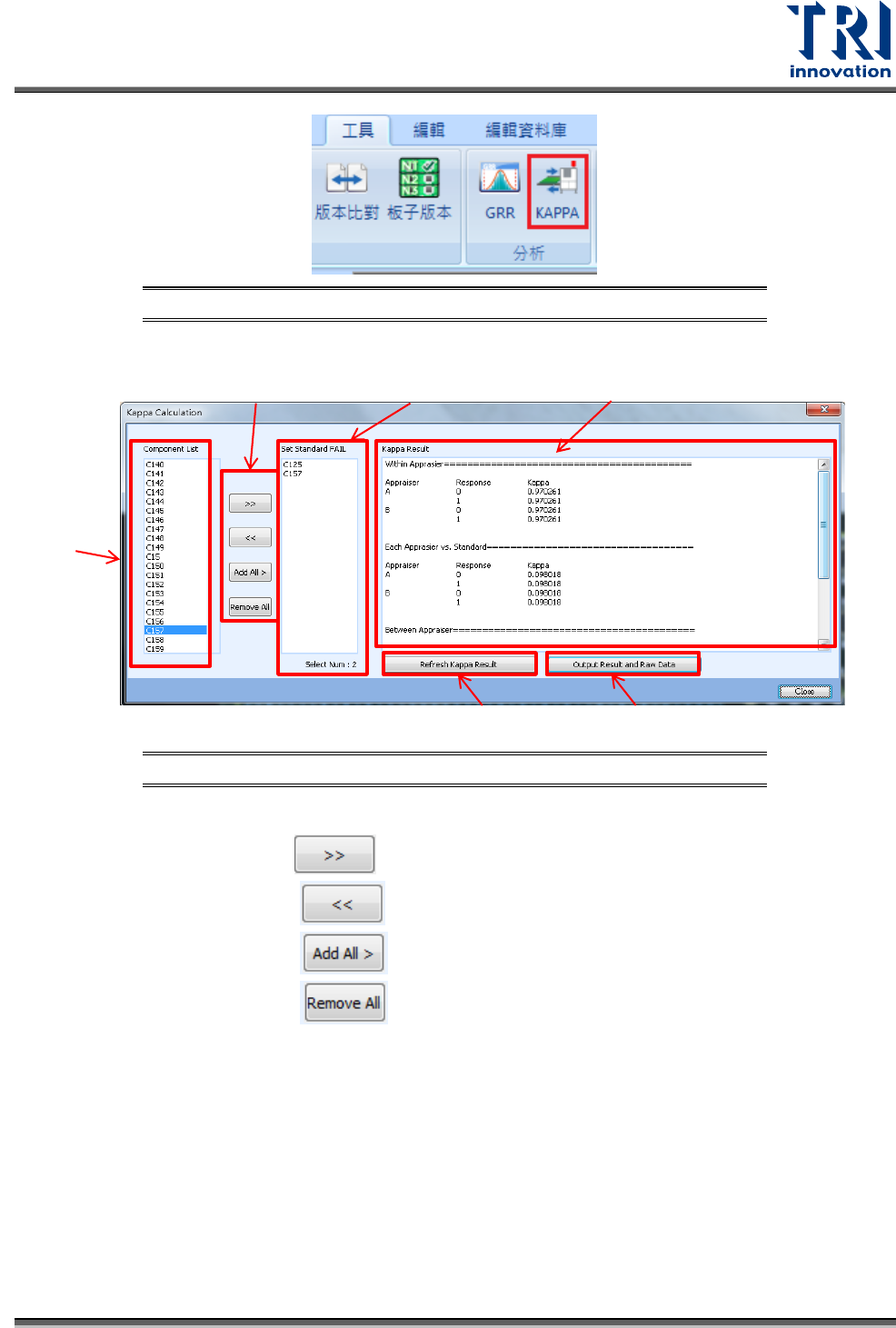

圖 329：工具 – KAPPA 功能
步驟6. 點選所需計算元件。
圖 330：KAPPA 介面
• 元件列表：目前可計算的元件。
• 選擇方式： 將左邊視窗所選擇的元件新增到右邊視窗。
將右邊視窗所選擇的元件移除。
將所有元件新增至右邊視窗。
將所有元件移除。
• Set Standard FAIL：設定不良元件。
• 載入資料：預設會從程式路徑下的 GRR 載入作計算。
• 輸出結果：可將計算結果輸出。
• 結果顯示區：顯示計算結果。
步驟7. 載入資料，自動計算結果顯示在介面上
步驟8. 可將計算結果輸出，可以指定路徑後會輸出兩個檔案(Kappa Result.txt / Kappa Raw
Data.txt)，一個為 KAPPA 結果，另一個可直接放入 MiniTAB 進行運算的檔案，結果畫
面如下。
元件列表
設定不良元件
結果顯示區
載入 KAPPA 資料
輸出結果資料
選擇方式
