TR7500 SIII Series User Guide – Software 3
電路板頂昇模組 – 對於檢測的電路板提供硬體上的支撐，以克服較嚴重的板彎問題。
維修站系統 – 可蒐集 AOI 所檢測的結果，並提供人員進行電路板缺陷覆判與維修的動作
的平台。此系統內建的 SPC 軟體，蒐集檢測結果資料後，可依使用者需求製作各種統計
報表。維修站系統包含了軟體及電腦主機、螢幕，詳細功能請參考維修站手冊。
離線編輯器 – 此平台包含軟體、電腦主機及螢幕，提供使用者可在離線的環境下製作程
式，縮短在機器上操作的時間。
3D 雷射檢測裝置 – 架設此裝置後，AOI 可以啟用元件與錫型的 3D 模組顯示功能。若機
型名稱為 7500 SIII 3D，代表此機型已搭配此裝置。若是其他機型名稱，例如 7500 SIII
或者 7500 SIII plus，需透過硬體升級才能使用該功能。操作方式詳情請參閱 7.
Test Research, Inc.
TR7500 SIII Series User Guide – Software 5
2 基本程式製作
在這個章節中，我們將介紹如何快速的新建一個程式供電路板檢測使用。一般的情況
下，使用者可以依照程式製作流程頁籤的順序，一步一步的設定來完成程式製作。當
發現先前的步驟有錯誤時，可以隨時點選其對應的頁籤回到前一個步驟。
另外，因為編輯元件資料庫是程式製作流程中最為複雜的部份，因此我們將其獨立到
下一章節再進行說明。.
2.1 開啟 TRAOI 主程式
左鍵連點在 Windows 7 桌面上的 TRAOI 捷徑( )來開啟主程式。當開啟正常時，會出
現如下圖的視窗要求使用者輸入帳號與密碼。預設的使用者帳號為“Administrator” ，而預設的
密碼為 “3030”。

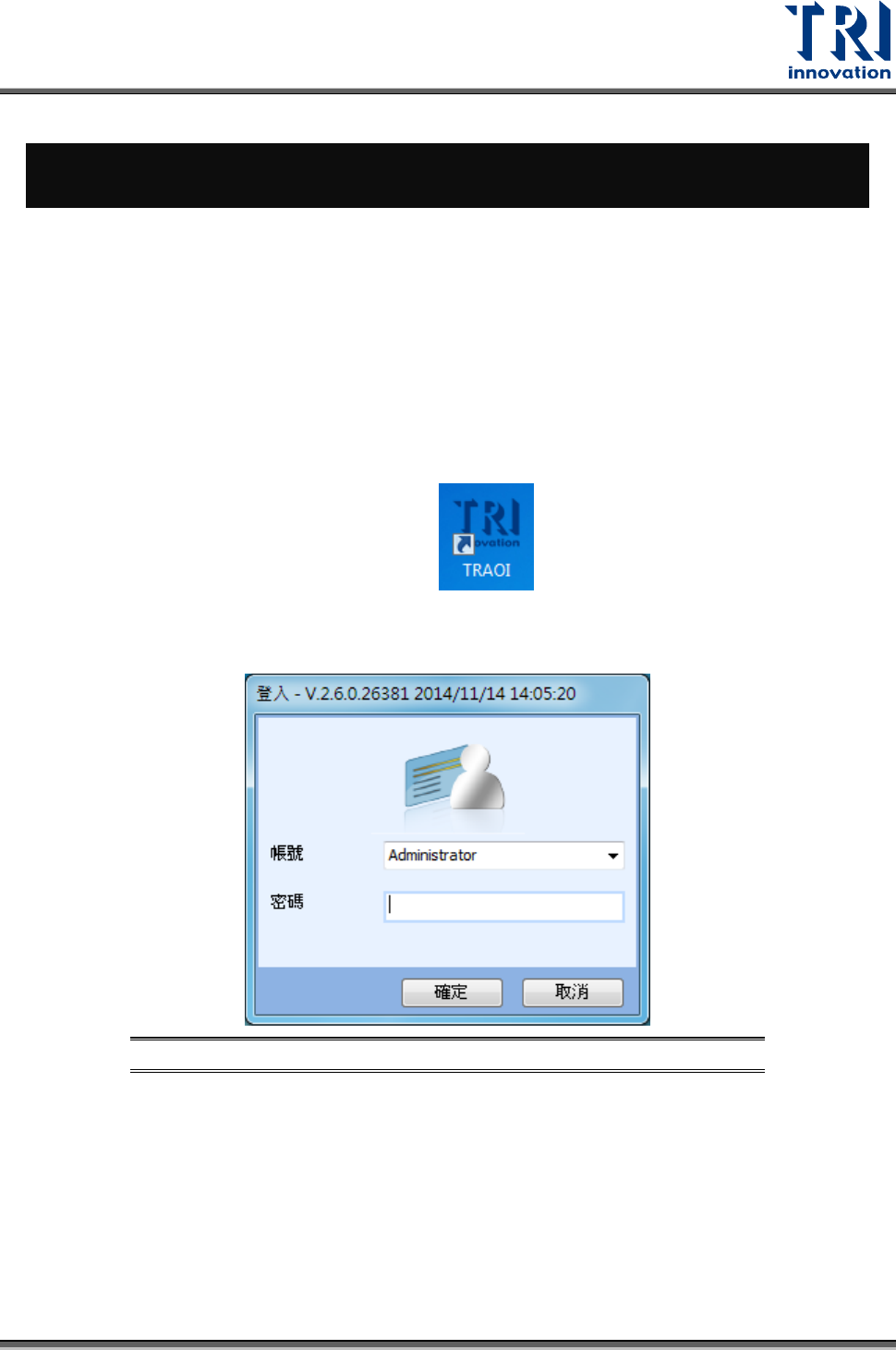

圖 1：輸入帳號與密碼畫面
除了管理者(Administrator)帳號外，系統還提供工程師(Engineer)、技術人員(Technician)與操
作員(Operator)帳號使用，如下圖所示。
