Test Research, Inc.
220 TR7500 SIII Series User Guide – Software
圖 333：共線性編輯器
按下[距離量測]後會進入到距離量測設定視窗，如下圖所示。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 221

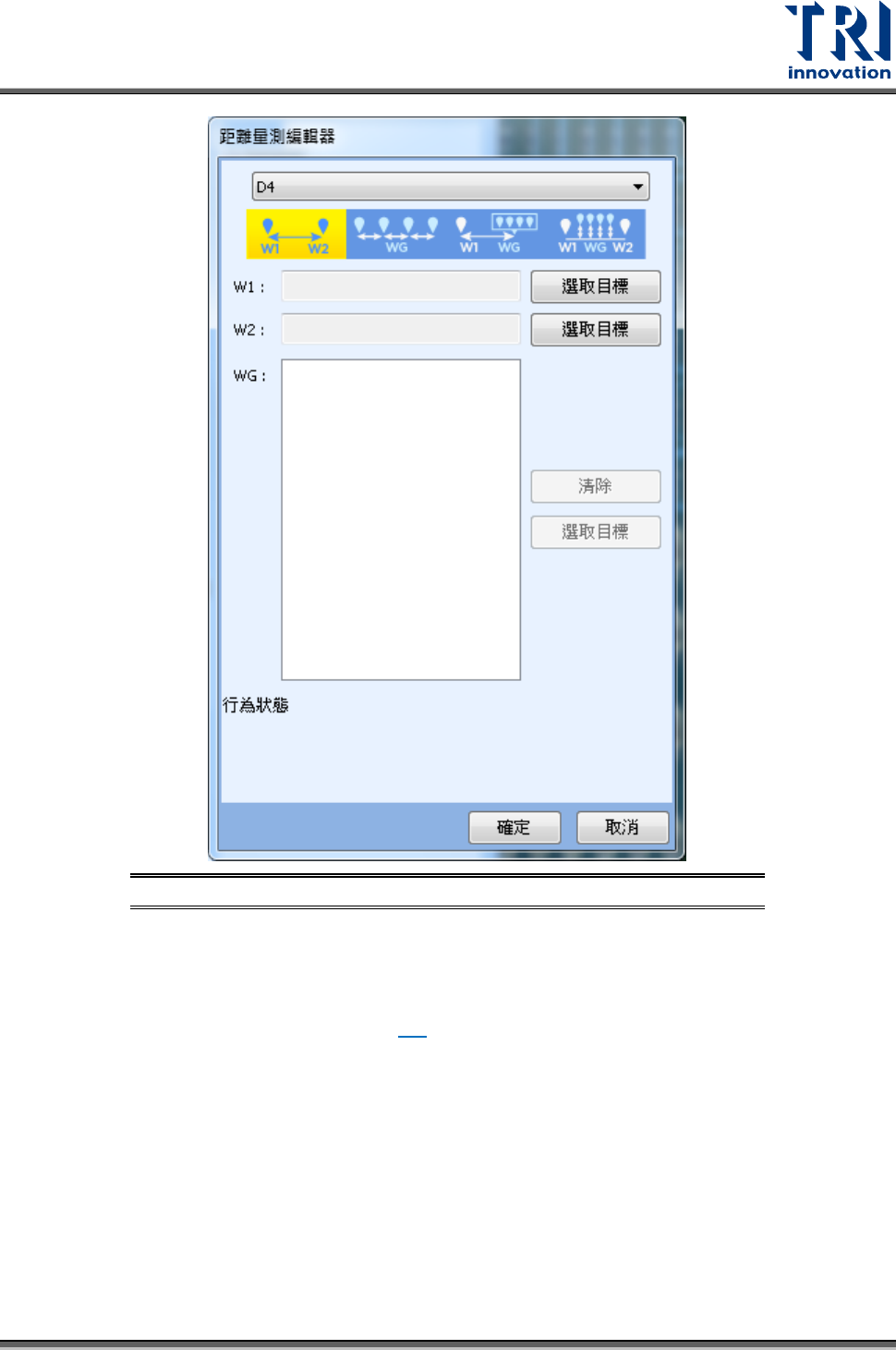

圖 334：距離量測編輯器
6.5.1 使用須知
目前可使用量測距離的檢測框包括 CorMatch、PatMatch、Pad、Chip、 Circle 與 Caliper
檢測框。各檢測框的參數設定請參閱 3.7。
檢測框的狀態必須為”合格”(Pass)才能啟動功能。
設好量距離功能的當下，軟體預設以量測目標物的 CAD 距離作為標準值。若設定好功能
後有作移動檢測框的動作，則需手動刪除標準數值，以便系統自動重新取得各項 CAD 距
離標準數值。
目前支援”點對點”與”點對線”的量測。
Test Research, Inc.
222 TR7500 SIII Series User Guide – Software
6.5.2 操作介面說明
6.5.2.1 共線性量測
− 使用方式
圖 335：距離量測 – 共線性量測設定步驟
1) 在大圖模式上選擇多個檢測框。
2) 點選[距離編輯器]中ＷＧ欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
3) 選擇[確定]即完成設定。
6.5.2.2 距離量測
操作介面上共有四種模式，使用者可以依情況選擇適當的檢測方式。用滑鼠點擊想要量測
方式的圖示後，即會進入到設定視窗。以下將會針對四種模式各別作說明。
1. 單一檢測框到單一檢測框量距離。
圖 336：距離量測 – 單一檢測框到單一檢測框
1
2
3
