Test Research, Inc.
222 TR7500 SIII Series User Guide – Software
6.5.2 操作介面說明
6.5.2.1 共線性量測
− 使用方式

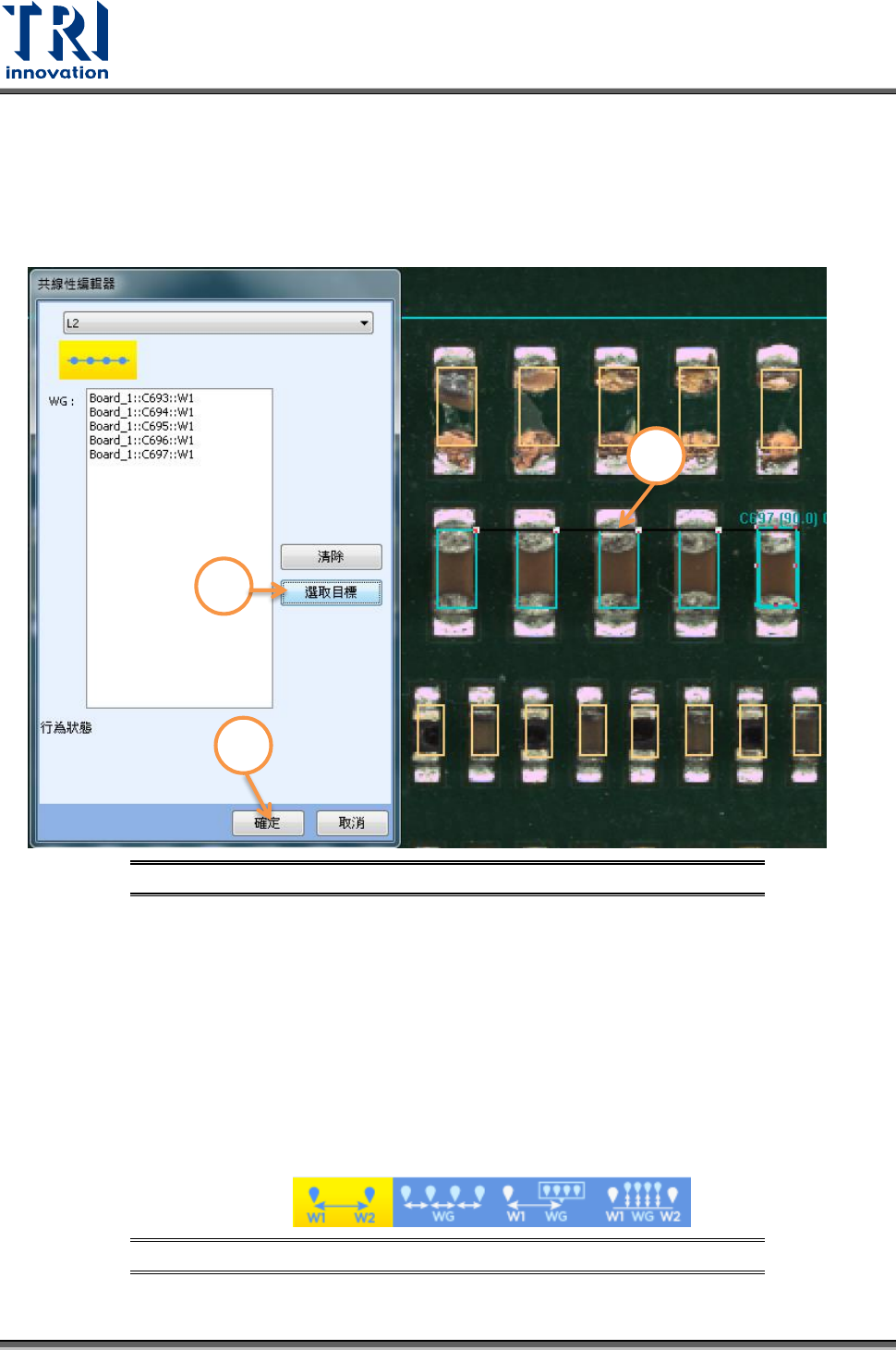

圖 335：距離量測 – 共線性量測設定步驟
1) 在大圖模式上選擇多個檢測框。
2) 點選[距離編輯器]中ＷＧ欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
3) 選擇[確定]即完成設定。
6.5.2.2 距離量測
操作介面上共有四種模式，使用者可以依情況選擇適當的檢測方式。用滑鼠點擊想要量測
方式的圖示後，即會進入到設定視窗。以下將會針對四種模式各別作說明。
1. 單一檢測框到單一檢測框量距離。
圖 336：距離量測 – 單一檢測框到單一檢測框
1
2
3
Test Research, Inc.
TR7500 SIII Series User Guide – Software 223
− 使用方式

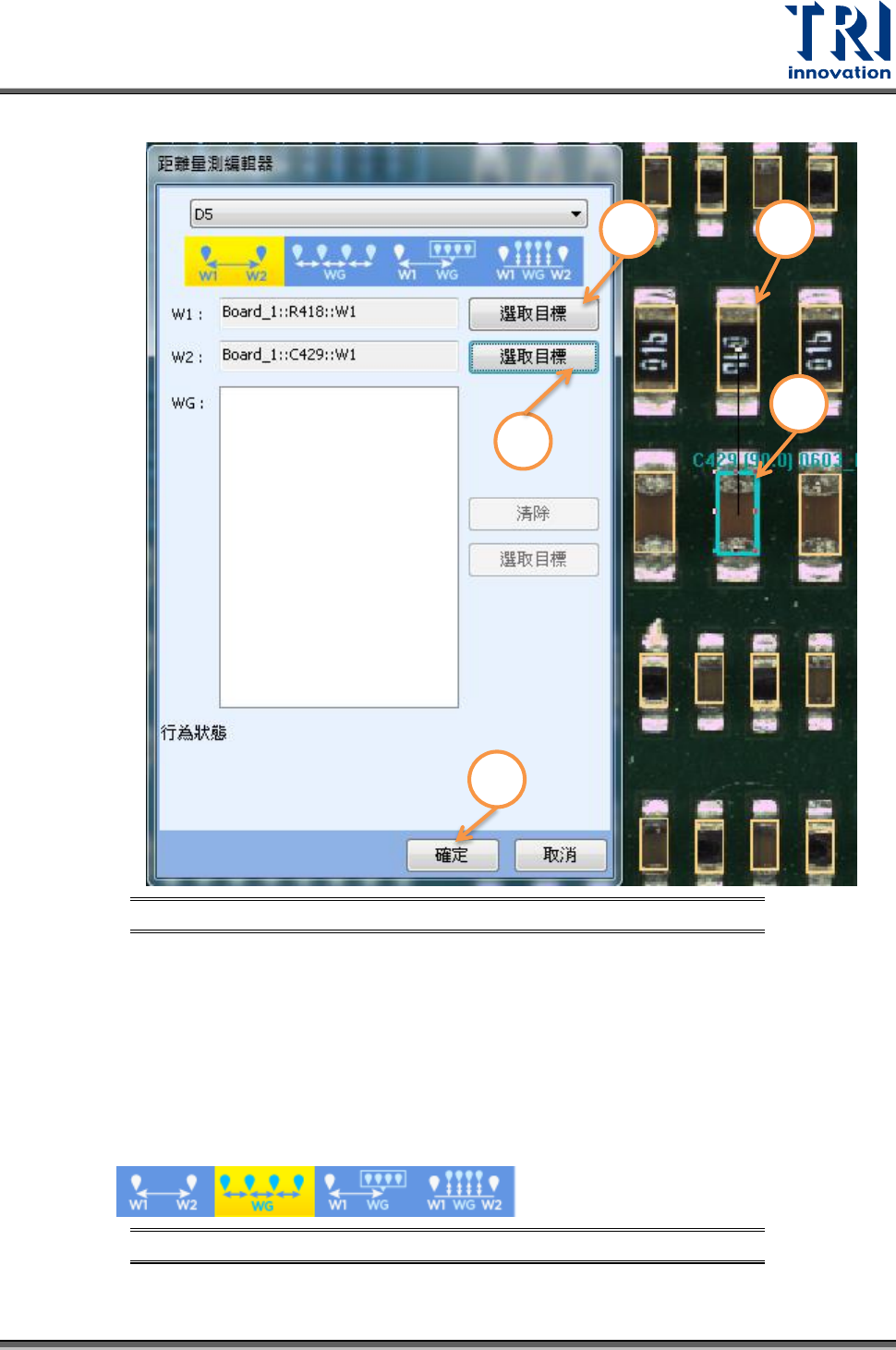

圖 337：距離量測 – 單一檢測框到單一檢測框設定步驟
1) 在大圖模式或者原圖模式上選擇一個檢測框。
2) 點選[距離編輯器]中Ｗ1 欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
3) 在大圖模式或者原圖模式上再選擇另外一個檢測框。
4) 點選[距離編輯器]中Ｗ2 欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
5) 選擇[確定]即完成設定。
2. 多個檢測框量測距離。(僅限用於元件之間的檢測框量測)
圖 338：距離量測 – 多個檢測框
− 使用方式
1
2
3
4
5
Test Research, Inc.
224 TR7500 SIII Series User Guide – Software

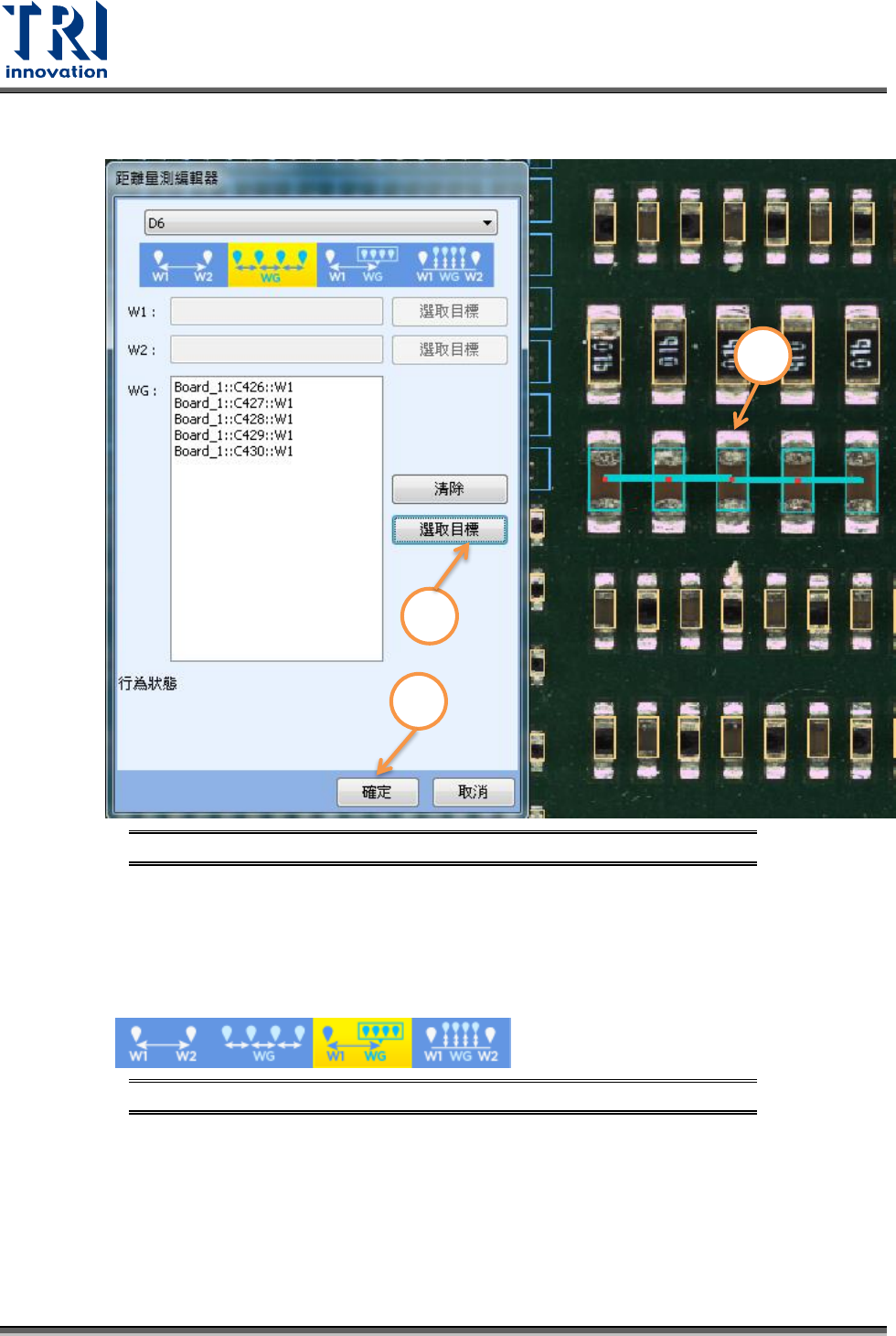

圖 339：距離量測 – 多個檢測框設定步驟
4) 在大圖模式上選擇多個檢測框。
5) 點選[距離編輯器]中ＷＧ欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
6) 選擇[確定]即完成設定。
3. 單一檢測框到多個檢測框距離量測。
圖 340：距離量測 – 單一檢測框到多個檢測框
1
2
3
