Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 227 圖 344 ：共線性量 測參數說明 一般合格標準 公差值：設定選擇的元 件到所產生 直線的距離差異 容許值。
Test Research, Inc.
226 TR7500 SIII Series User Guide – Software

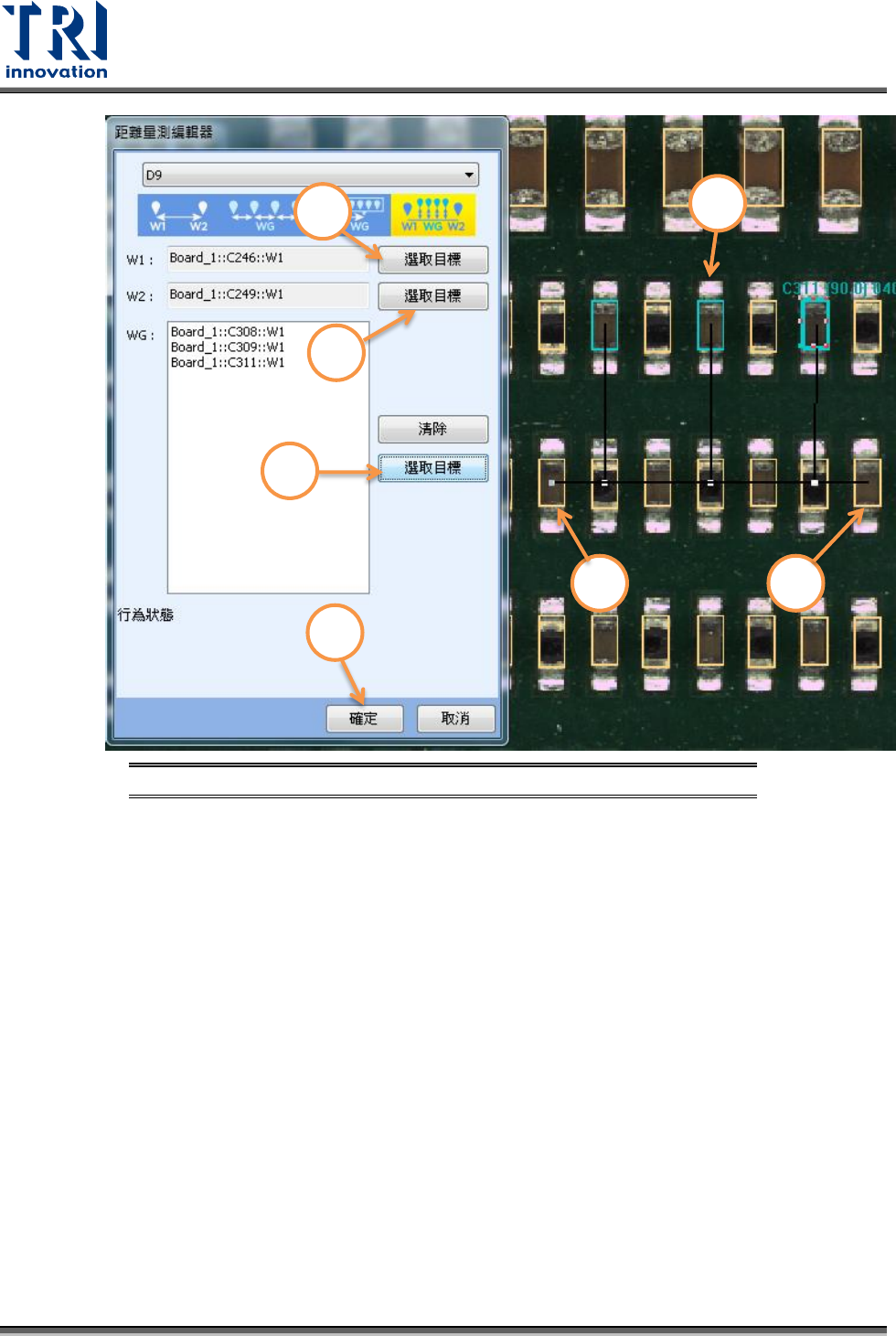

圖 343：距離量測 – 單一個檢測框到多個檢測框距離量測設定步驟
− 使用方式
1) 在大圖模式上選擇一個檢測框。
2) 點選[距離編輯器]中Ｗ1 欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
3) 在大圖模式上選擇另一個檢測框。
4) 點選[距離編輯器]中 W2 欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
5) 在大圖模式或者原圖模式上再選擇另外多個檢測框。
6) 點選[距離編輯器]中ＷＧ欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
7) 選擇[確定]即完成設定。
6.5.3 參數說明
點選產生的直線後，會在主程式畫面右下方出現參數設定視窗。
1
2
3
4
６
７
5
Test Research, Inc.
TR7500 SIII Series User Guide – Software 227

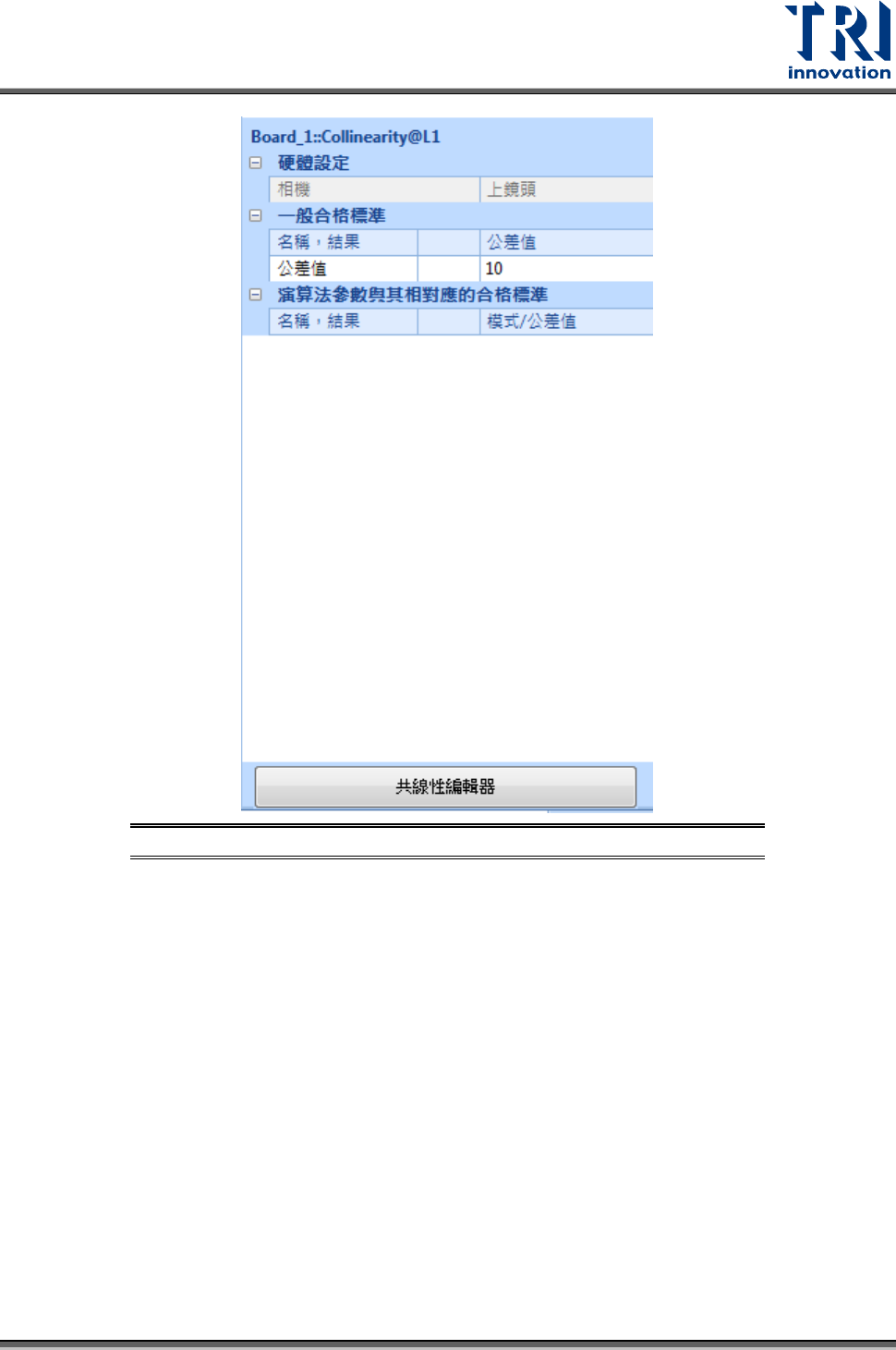

圖 344：共線性量測參數說明
一般合格標準
公差值：設定選擇的元件到所產生直線的距離差異容許值。
Test Research, Inc.
228 TR7500 SIII Series User Guide – Software

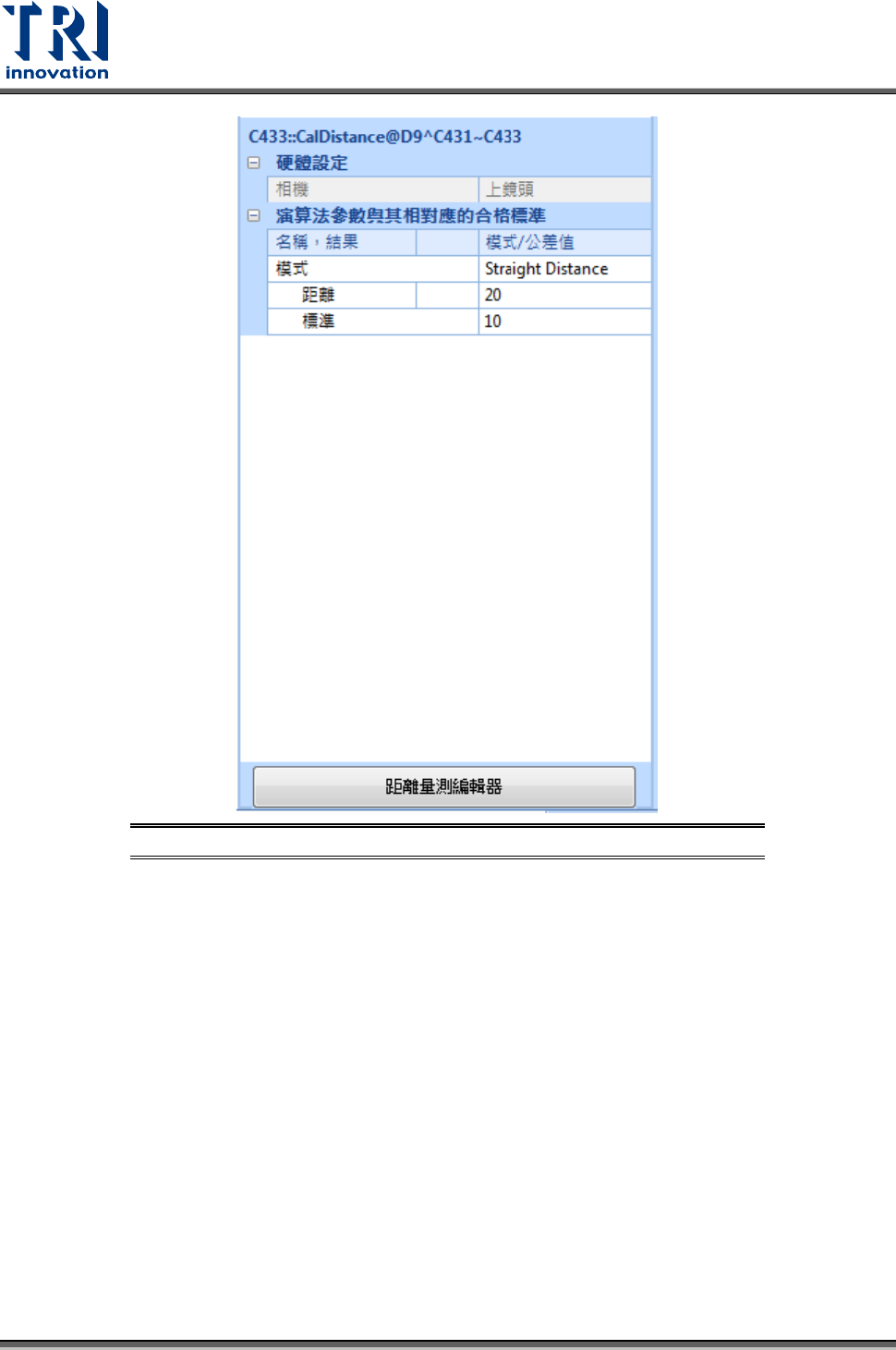

圖 345：距離量測參數說明
一般合格標準
模式：選擇要測量的方式。可選擇 X 方向(X direction)、Y 方向 Y direction、兩個方向
(Both direction)或者直線(Straight distance)。
距離：設定與標準距離差異的容許值。
標準：設定標準距離值。
