Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 239 圖 356 ： 3D 模組高 度剖面圖功能 ：以色彩來呈現元件高 度的分布圖，並呈現反光 位置的鏡面 效果，如下圖 所示。 圖 357 ： 3D 模組高 度剖面圖功能（鏡 面效果）
Test Research, Inc.
238 TR7500 SIII Series User Guide – Software
介面的右上方有一排功能圖示按鈕，下列將說明其功能。
：載入之前的圖檔。

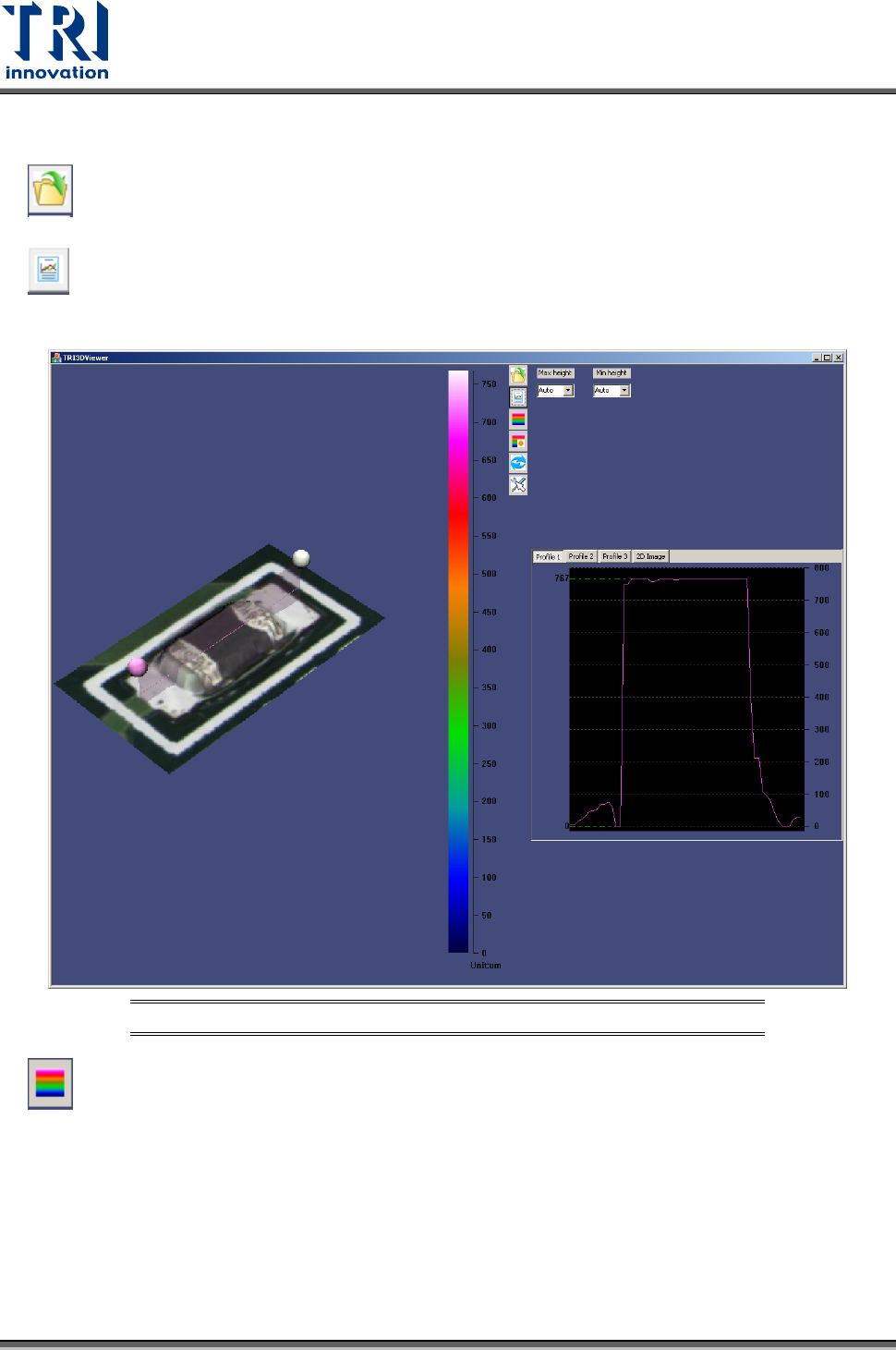

：顯示橫切面的高度剖面圖，如下圖所示。使用者可以用滑鼠拖曳圖球點來變更欲檢測的
位置。
圖 355：3D 模組高度剖面圖功能
：以色彩來呈現元件高度的分布圖，如下圖所示。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 239

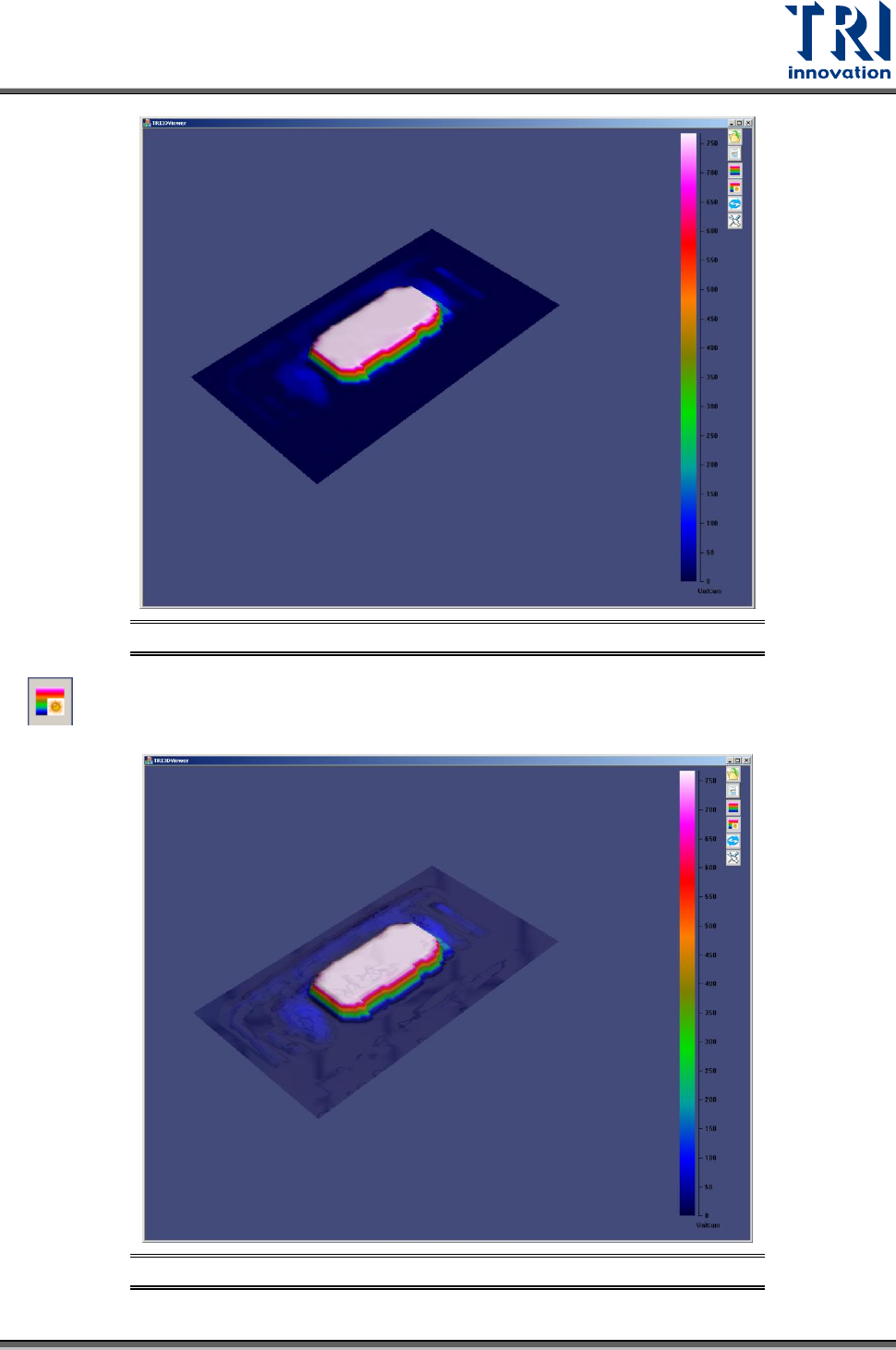

圖 356：3D 模組高度剖面圖功能
：以色彩來呈現元件高度的分布圖，並呈現反光位置的鏡面效果，如下圖所示。
圖 357：3D 模組高度剖面圖功能（鏡面效果）
Test Research, Inc.
240 TR7500 SIII Series User Guide – Software
：自動旋轉 3D 模組進行展示。

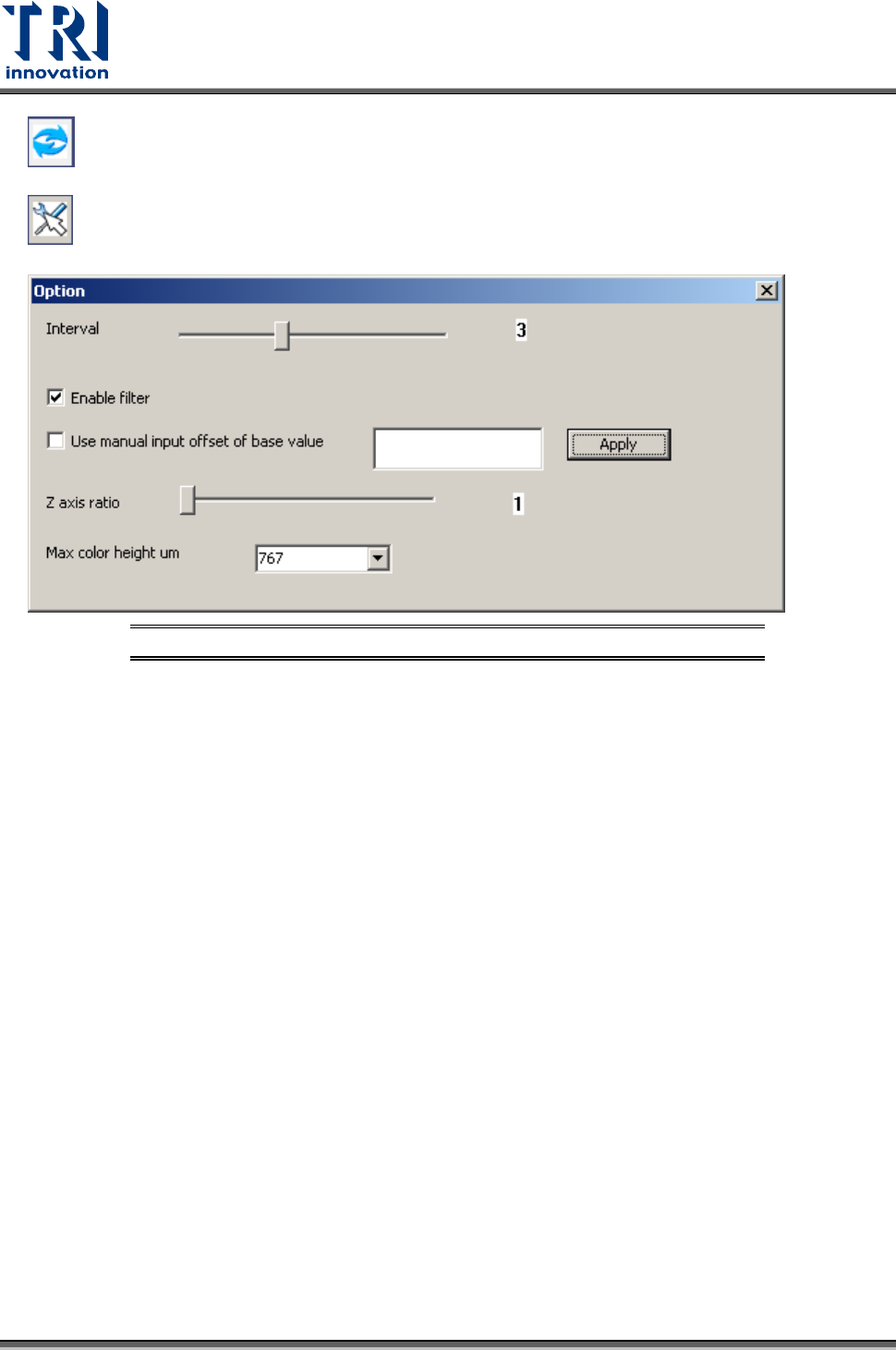

：進入 3D 輪廓檢測視窗設定畫面，如下圖所示。
圖 358：3D 輪廓設定視窗
Interval：可以調整過濾雜訊的強度。(需先勾選 [Enable filter]才可使用)
Enable filter：過濾元件周圍的雜訊已呈現更佳的 3D 模型。
User manual input offset of base value：手動輸入板子的基準高度。
Z axis ratio：調整 Z 軸方向的高度變化。
Max color height um：輸入元件高度的上限值。
