Test Research, Inc.
TR7500 SIII Series User Guide – Software 243
圖 360：勾選[多件檢測]功能
步驟2. 設定檢測框的框屬性為“上件”(勾選)或者“不上件” (不勾選)。

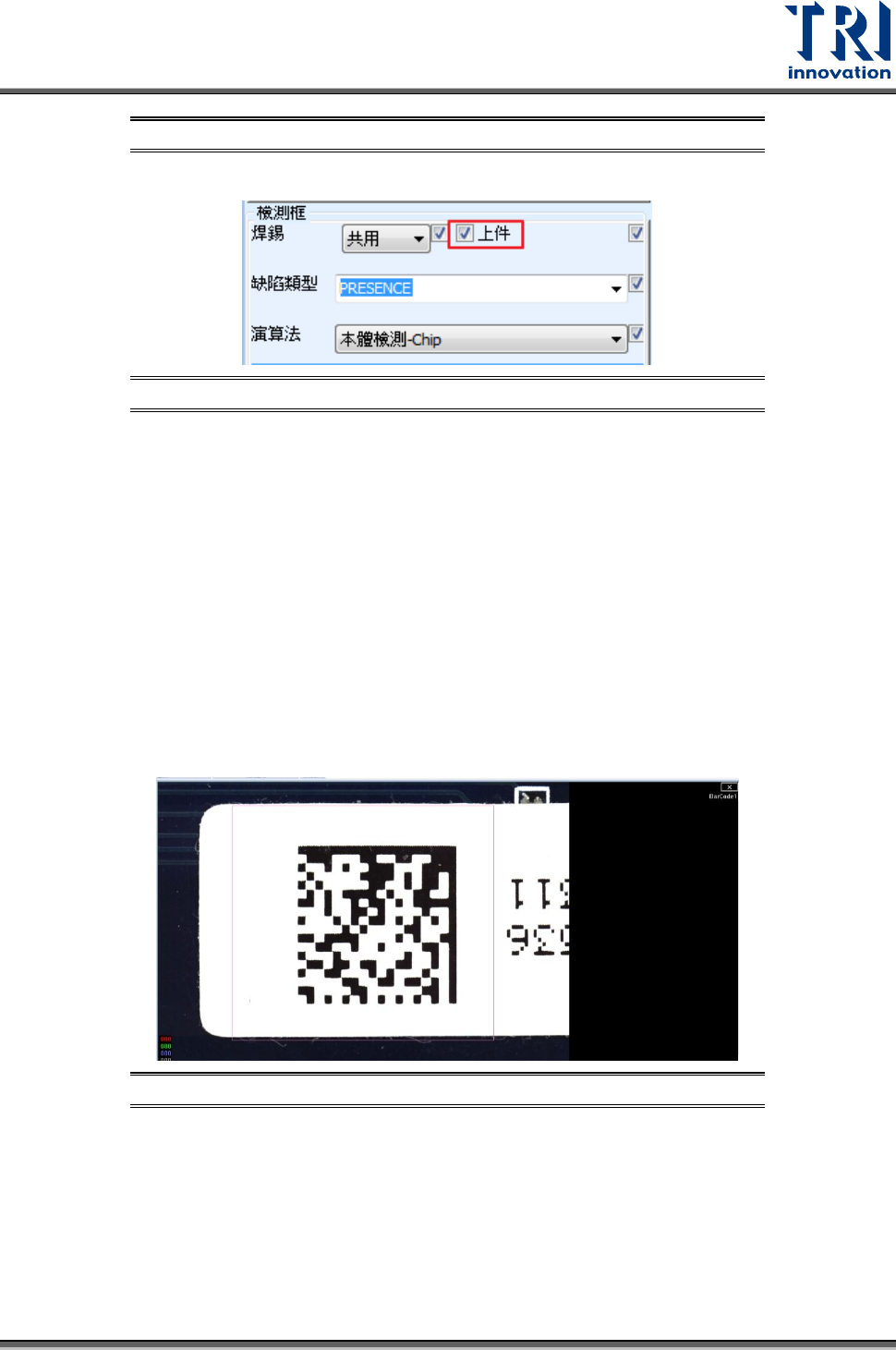

圖 361：勾選[上件]功能
步驟3. 當沒開啟多件檢測功能且電路板或元件為忽略(Skip)時，“上件”的檢測框將被檢測，而
不測的元件將不被檢測。當開啟多件檢測功能且電路板或元件為忽略(Skip)時，除了“上
件”的檢測框將被檢測外，不測的元件將會檢測“不上件”的檢測框。
8.4 解碼失敗替代條碼功能
用途：當預設的 2D 條碼解碼失敗時，系統可以自動改用貼在此條碼旁邊的印刷條碼文字
取代解不出來的 2D 條碼。
備註：此功能不支援 OCR、硬體和流水號條碼檢測框。
操作流程：
步驟1. 先建立 2D 條碼檢測框。
圖 362：新增 2D 條碼檢測框
步驟2. 再次新增次要檢測框。
Test Research, Inc.
244 TR7500 SIII Series User Guide – Software

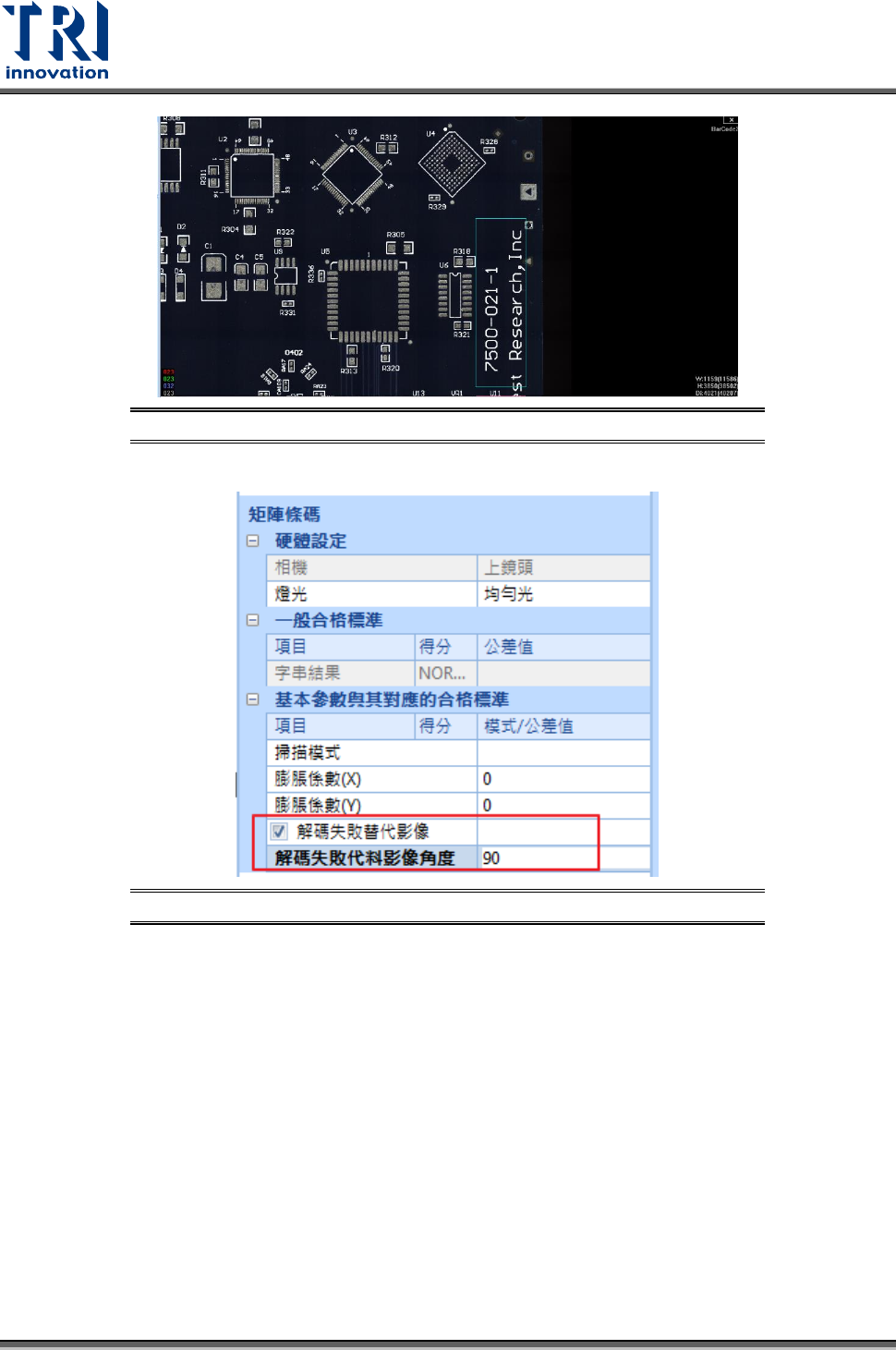

圖 363：新增次要檢測框
步驟3. 勾選次要檢測框的[解碼失敗的替代影像]後，在設定其影像角度。
圖 364：啟動[解碼失敗替代影像]功能
步驟4. 在主程式[開始]>[流程配置]>[一般設定]>[當條碼讀取失敗時允許手動輸入]。
步驟5. 在主程式[開始]>[流程配置]>[流程設定]>[讀取軟體條碼]。
步驟6. 當 2D 條碼失敗時，會自動以次要檢測框的文字取代，如下圖所示。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 245

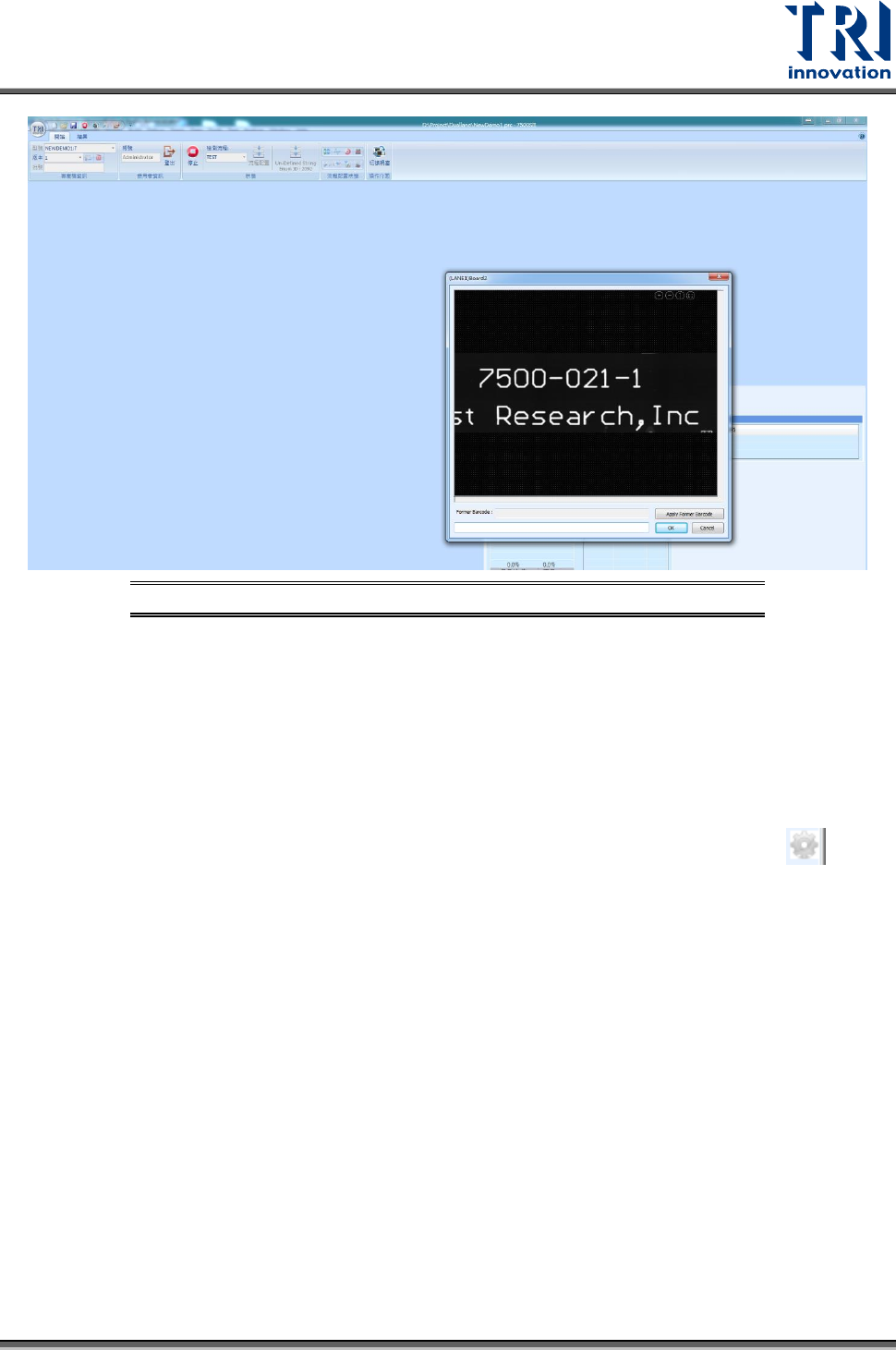

圖 365：解碼失敗時次要檢測框影像替代畫面
8.5 混料測試功能
用途：當客戶端某元件類型常換料時，可以透過此功能將常換料的元件類型設定屬於多個
類型(Type)，在往後檢測時會進行這些類型的檢測，而減少誤判。
操作流程：
步驟1. 在原圖模式下，點選常換料的元件類型後，開啟[框屬性]後，按下類型右方的 按鈕。
