Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 247 步驟 1. 在載入 CAD (*.aoi) 時，必須選擇此 檔案是左半部 (L eft) 板子或者右半部 (Right) 板子的資 訊。 圖 368 ：兩段式進 板 – 載入 CAD 檔案 設定 步驟 2. 在掃描完電路板大圖、 做完定位與 多連板展開後 ，在 [ 對位 ] 頁籤下選 擇 [ 分拆 專案 …
Test Research, Inc.
246 TR7500 SIII Series User Guide – Software
圖 366：開啟替代類型配置視窗
步驟2. 利用 來新增已選擇的元件類型從[可用的類型]到[替代類型]或者利用
來移除已選擇元件類型[替代類型]，然後按下[確定]。
步驟3. 設定完成後，該元件類型的下拉視窗會在虛線上方標示已新增的替代類型。
圖 367：新增的元件種類
步驟4. 在檢測元件類型、FOV 影像或者實際檢測時，將會自動成指定的元件類型檢測。
8.6 兩段式進板功能
用途：當客戶的電路板尺寸長度超過機台能檢測的範圍時，此功能提供將電路板分成兩部
分進行檢測。進板時會依據停板位置自動切換為相對應部份的程式。
操作流程：
Test Research, Inc.
TR7500 SIII Series User Guide – Software 247
步驟1. 在載入 CAD(*.aoi)時，必須選擇此檔案是左半部(Left)板子或者右半部(Right)板子的資
訊。

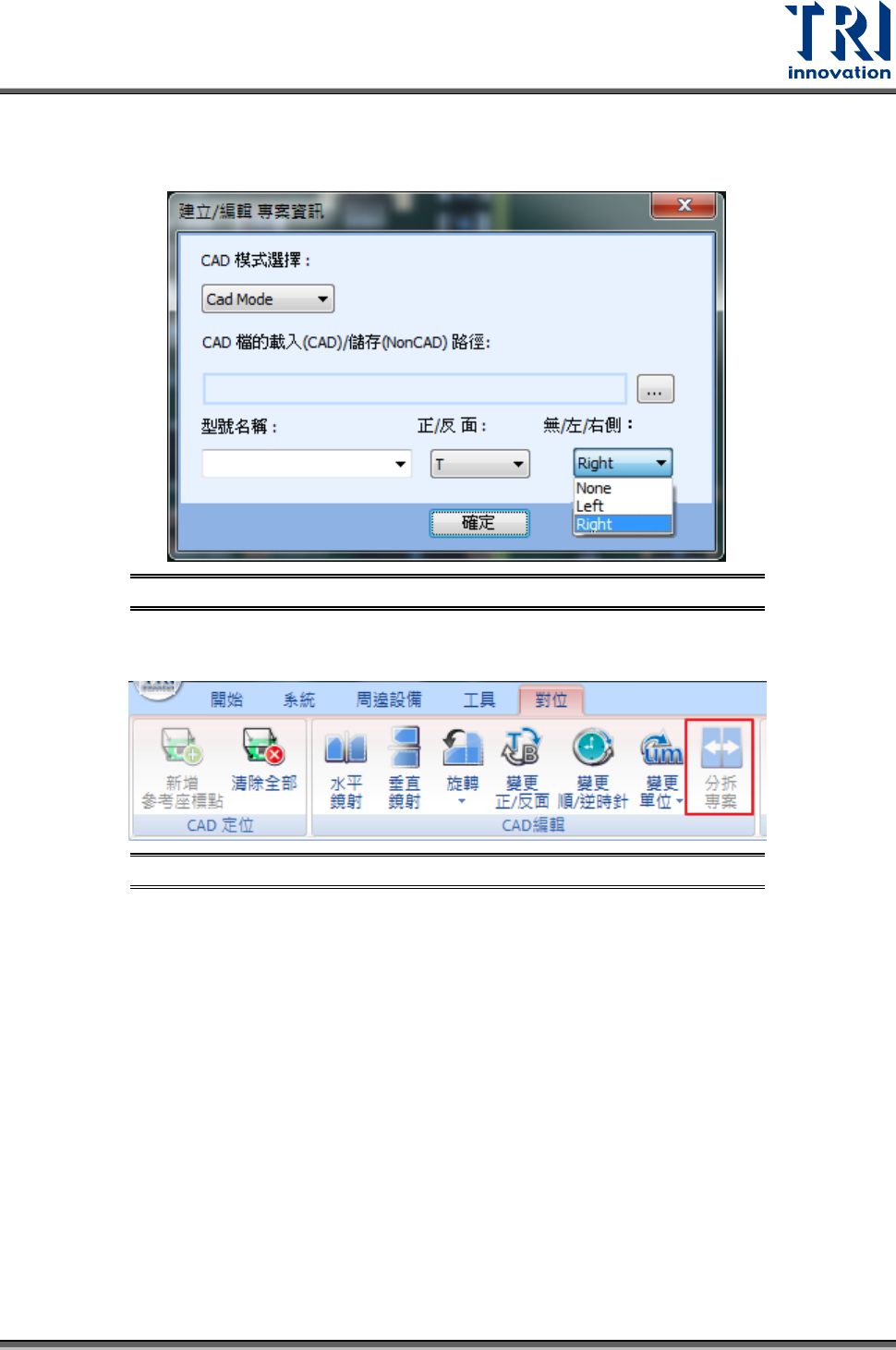

圖 368：兩段式進板 – 載入 CAD 檔案設定
步驟2. 在掃描完電路板大圖、做完定位與多連板展開後，在[對位]頁籤下選擇[分拆專案] 。
圖 369：使用分拆專案功能
步驟3. 利用分割線設定分割檔案的邊界位置。
Test Research, Inc.
248 TR7500 SIII Series User Guide – Software
圖 370：利用分割線切割檔案
步驟4. 分割完成後，系統會自動產生另外一部分的專案程式(*.prc)在預設的資料夾下。使用者
可以利用如下方的視窗進行修改。

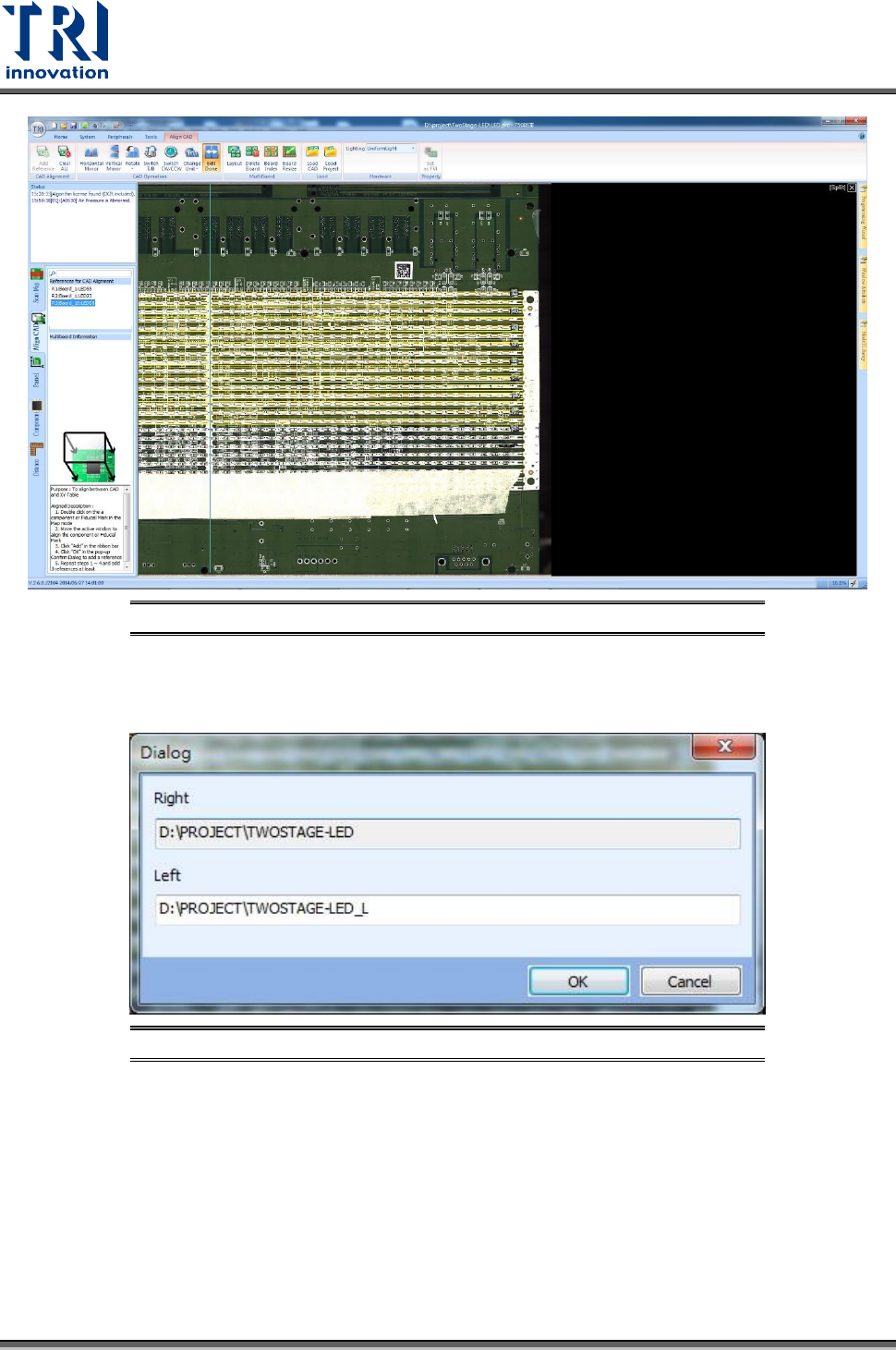

圖 371：設定左與右專案的儲存路徑
步驟5. 切割完後，畫面上僅會顯示目前的專案元件資訊。請繼續完成程式並存檔。
