Test Research, Inc.
TR7500 SIII Series User Guide – Software 249

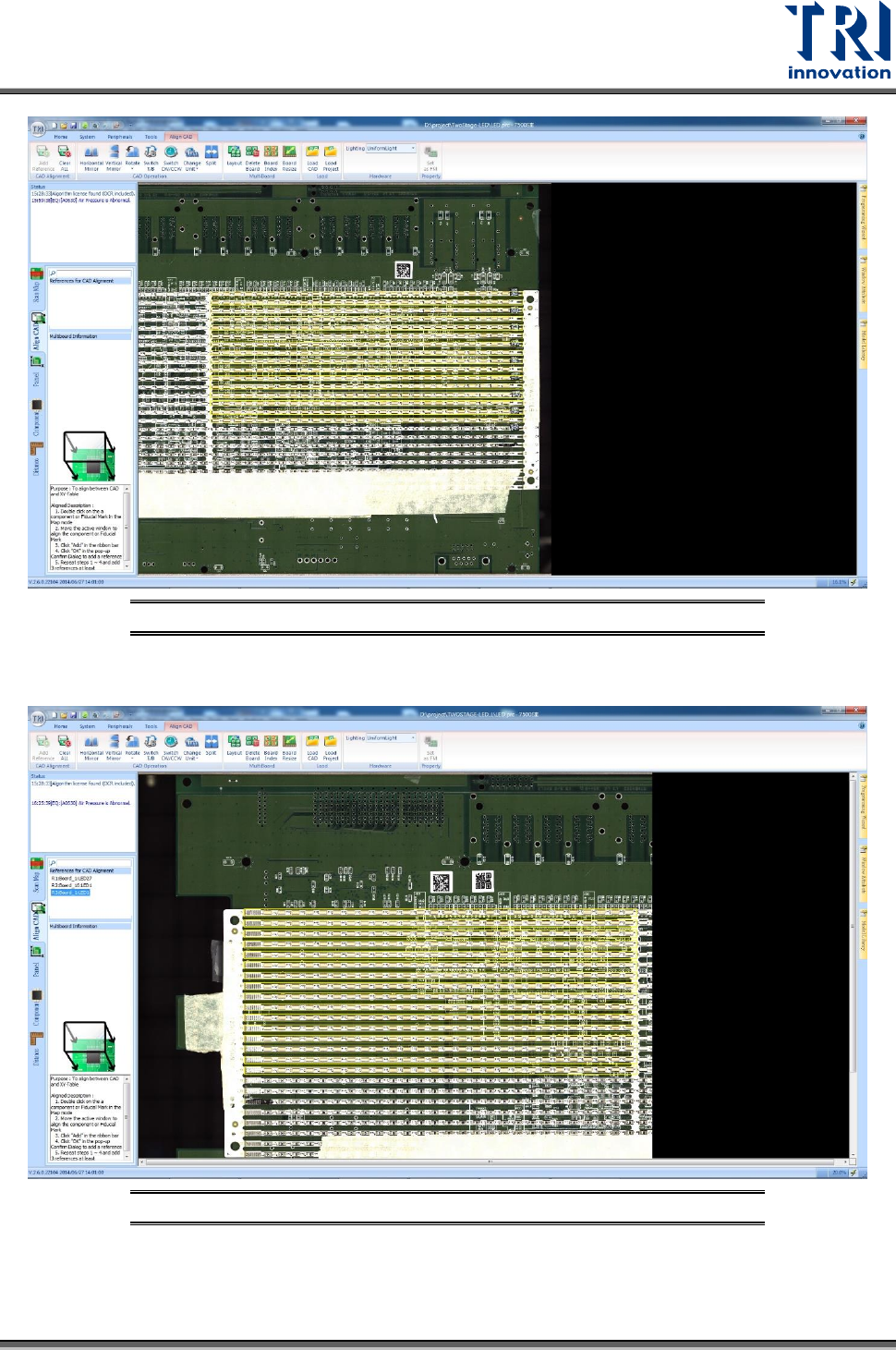

圖 372：進行右半部的專案程式製作
步驟6. 開啟左半部的專案程式，完成後進行存檔。
圖 373：進行左半部的專案程式製作
步驟7. 在開啟專案視窗同時開啟剛儲存的兩個專案程式，即可進行兩段式進板測試。
Test Research, Inc.
250 TR7500 SIII Series User Guide – Software
8.7 品質驗證功能
用途：當進行微調時，可以利用先前已經覆判過的影像來判定是否微調後的參數會導致漏
側或誤判。
操作流程：
步驟1. 在主畫面點選[工具]，並設定品質驗證系統的儲存路徑。

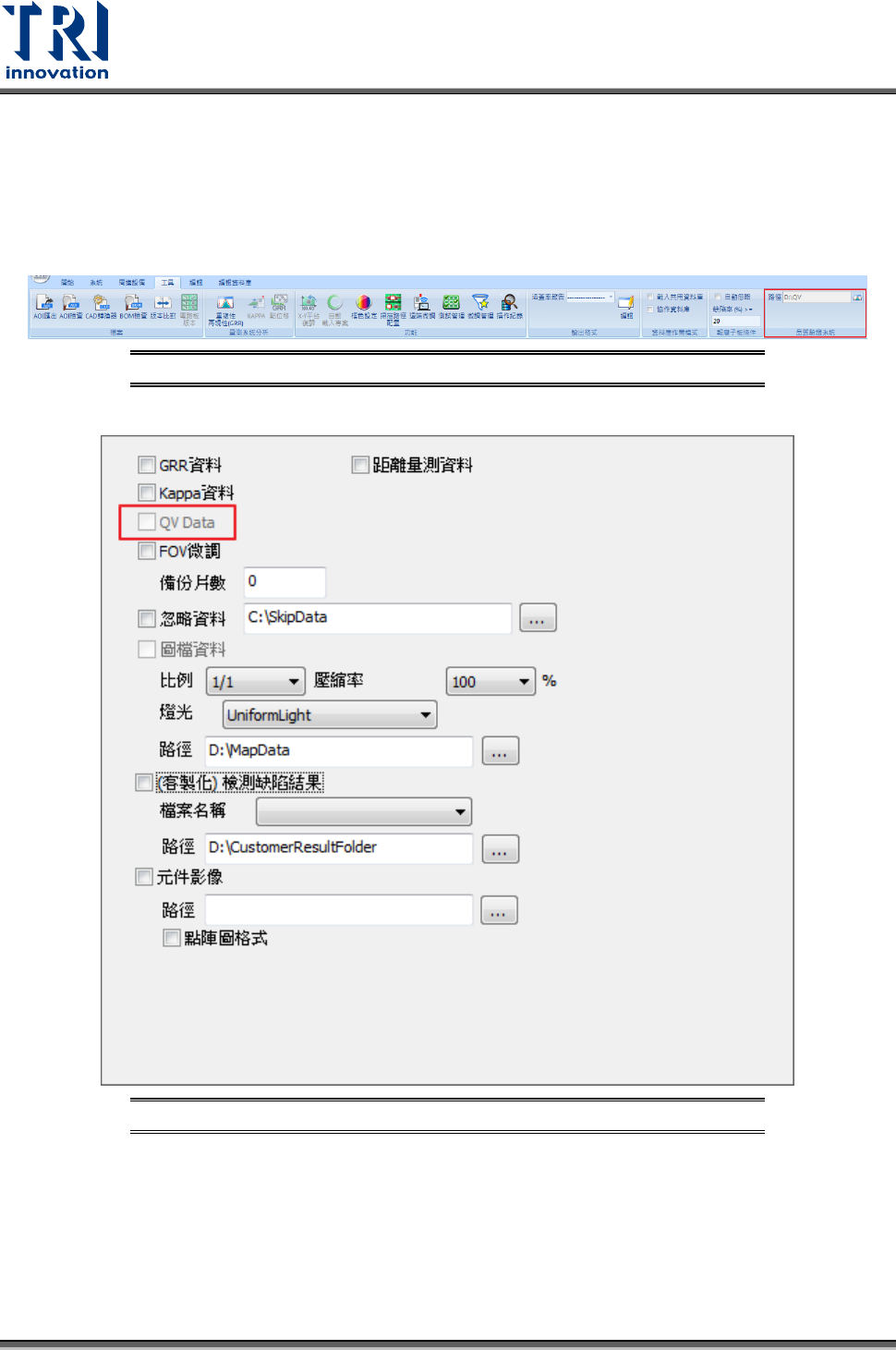

圖 374：品質驗證功能 – 設定品質驗證儲存路徑
步驟2. 在[開始]>[流程配置]的資料輸出設定頁籤下，勾選[QV Data]。
圖 375：品質驗證功能 – 勾選輸出品質驗證資料
步驟3. 在維修站主程式，選擇[操作設定]>[自訂模組設定]，並到[附加設定]勾選[品質驗證]。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 251

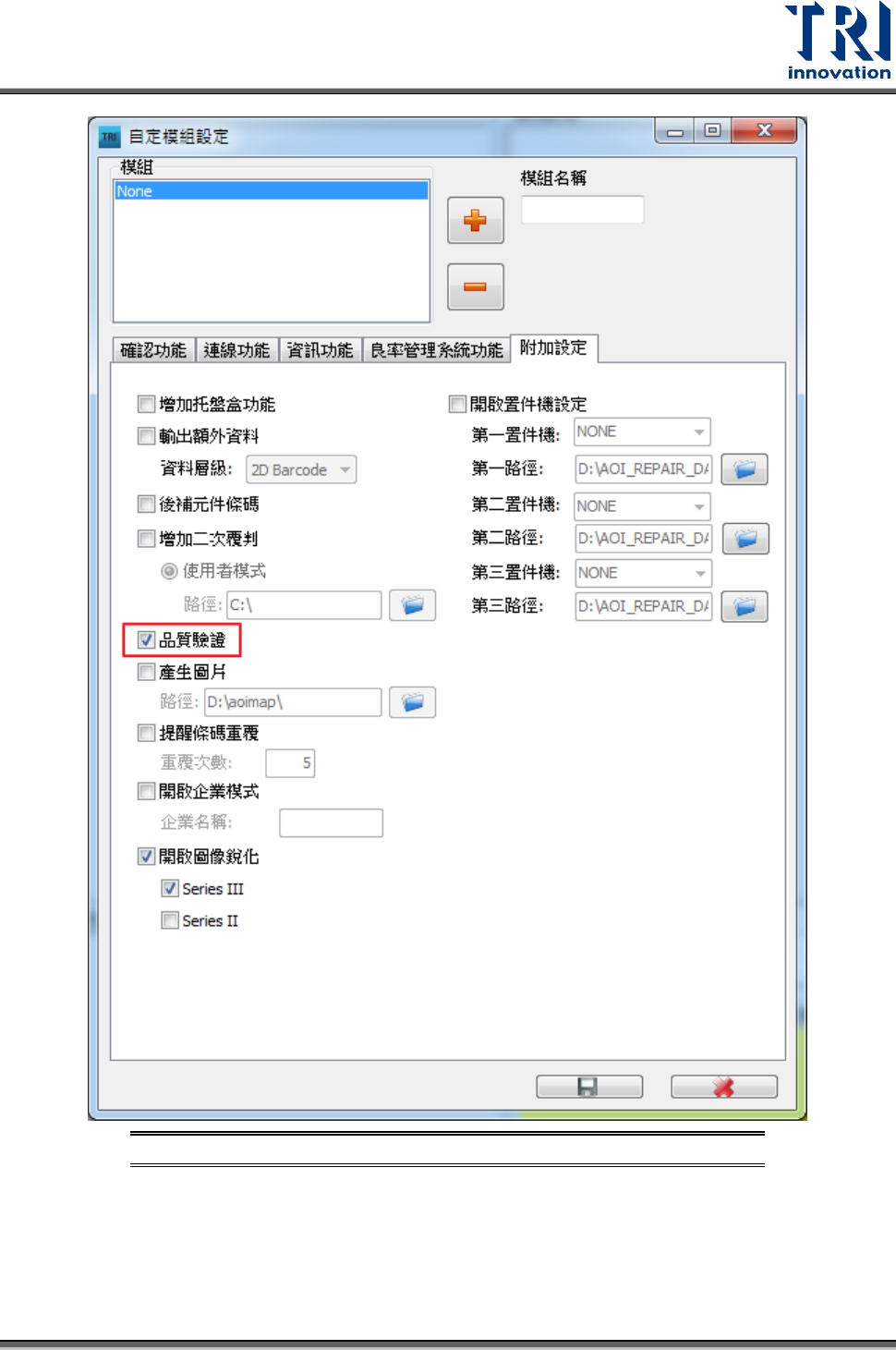

圖 376：品質驗證功能 – 勾選維修站輸出品質驗證功能
步驟4. 經過維修站覆判後，會將資訊傳送到 AOI 主機，AOI 主機會依據維修站覆判的結果，
將元件影像進行分類並儲存到步驟 1 所指定的位置。
步驟5. 在 AOI 主程式原圖模式下，選擇[編輯]，並按下[品質驗證]，系統會跳出目前的檢測數
量與進度，如下圖所示。
