Test Research, Inc.
252 TR7500 SIII Series User Guide – Software

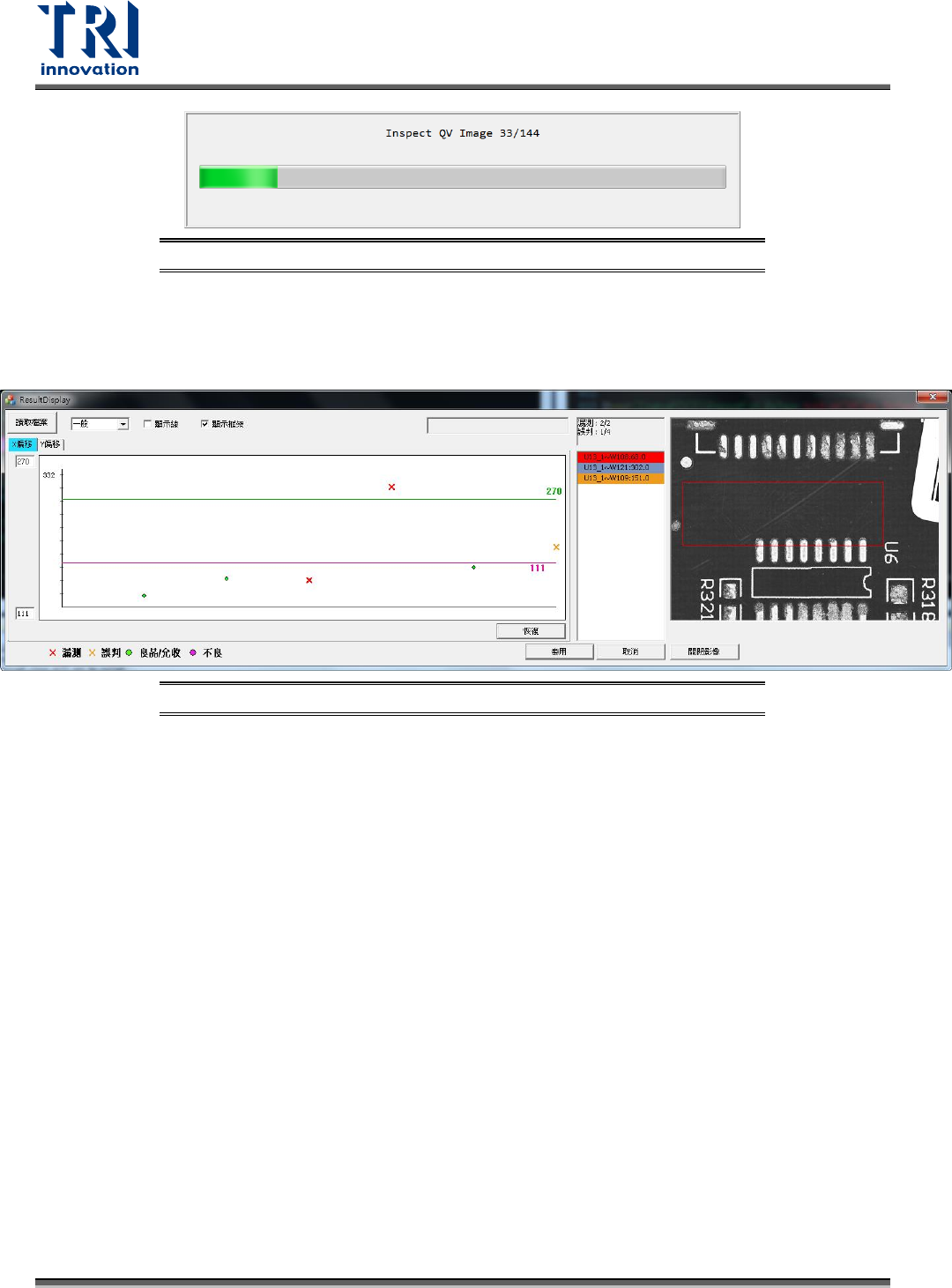

圖 377：品質驗證功能 – 比對數目與進度
步驟6. 檢測完成後，點選[編輯]>[通過標準]，使用者可以看到如下圖的檢測結果。紅色的叉叉
代表的是漏測的元件，黃色的叉叉代表的是誤判的元件。點選通過標準圖上的任何一點，
可以在右方的視窗看到檢測時的影像。
圖 378：品質驗證功能 – 利用通過標準功能
步驟7. 使用者可以調整通過標準值來降低誤判與漏測。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 253
9 網路設定
9.1 PLC 連線 IP 設定
在預設情況下，PLC 與主機是以網路卡的方式進行連接。因此，當主程式中選擇[系統]>[控制
設定]後，假如出現異常時，請到 Windows 的[控制台]>[網路和網際網路]>[網路和共用中心]下
確認無限網際網路 LNC 的連線狀況。另外，預設的網際網路通訊協定第四版(TCP/IPv4)內容
必須如下，才可正常連線。

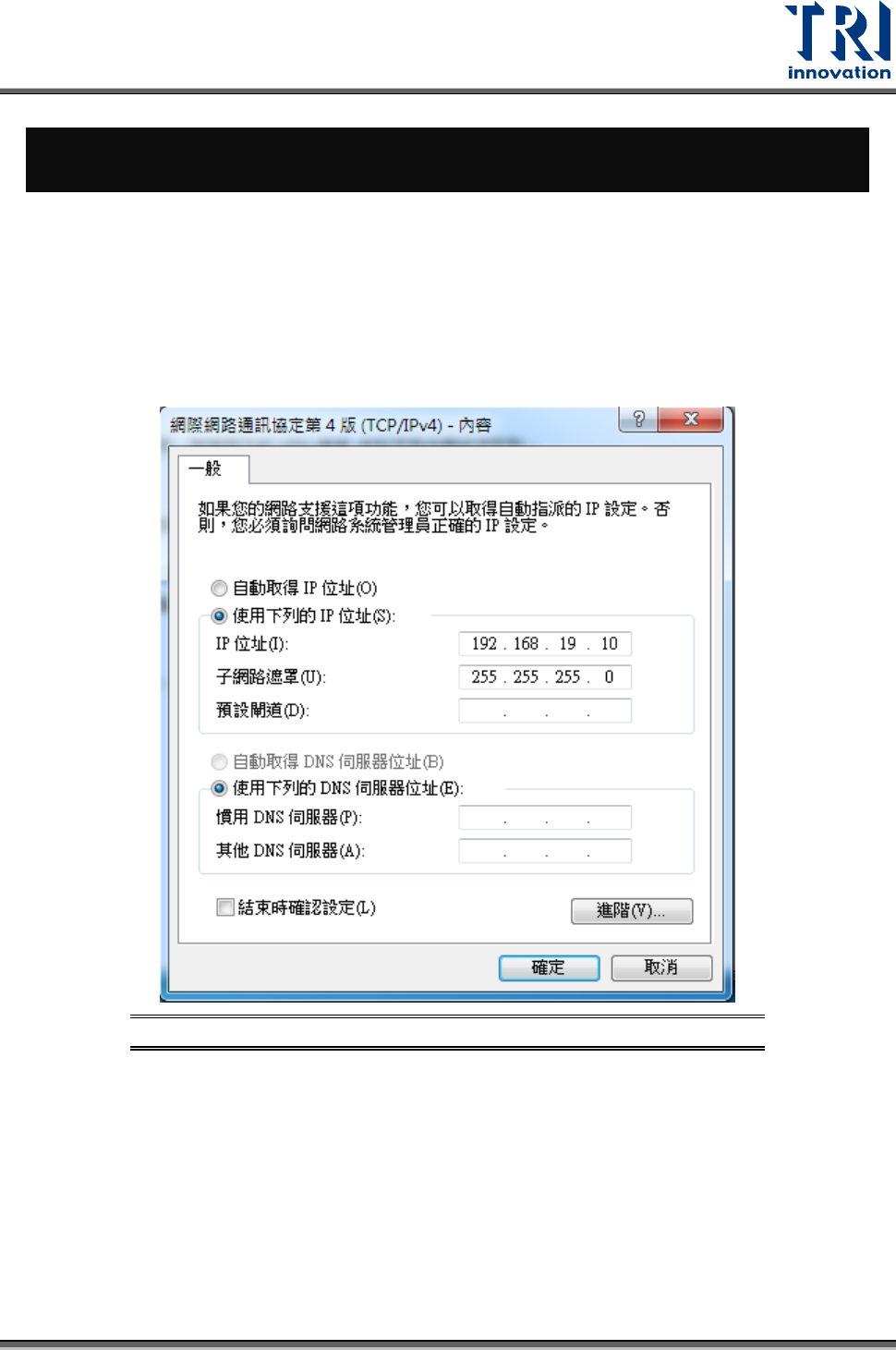

圖 379：PLC 網際網路 IP 設定參數
Test Research, Inc.
254 TR7500 SIII Series User Guide – Software
9.2 AOI 主機和維修站(Repair Station)的網路連線設定
此說明提供使用者 AOI 主機與維修站(repair station)時所需的網路設定。請依照以下步驟進行
設定。
1. 在 Windows 桌面，點選[網路]後，按下右鍵，並選擇[內容]。
圖 380：主機與維修站的連線設定步驟 1
2. 選擇[變更介面卡設定]。
圖 381：主機與維修站的連線設定步驟 2
