Test Research, Inc.
8 TR7500 SIII Series User Guide – Software
2.2 程式製作流程圖
一般而言，7500 SIII 系列基本程式製作流程如下圖所示。每個步驟的說明將細述於接下來的章
節。
圖 6：程式製作流程圖
載入CAD檔
掃描全圖
設定參考座標點
產生多板資訊（依情況）
設定板子尺寸
設定對位標記
編輯元件資料庫
開始檢測
Test Research, Inc.
TR7500 SIII Series User Guide – Software 9
2.3 載入 CAD 檔
製作程式的第一步是載入 CAD 檔。這個步驟的目的在於告知系統所要檢測的電路板包含哪些
元件，以及這些元件的相關資訊。在載入 CAD 檔之前，建議使用者先使用可是使用文件軟體
(例如：Notpad、WordPad 或 Word)來開啟，並確認其格式是否正確符合 TRAOI 所使用。正
常的 CAD 格式應該包含元件類型、X 與 Y 座標、正反面、角度以及其類別…等，如下圖所示。

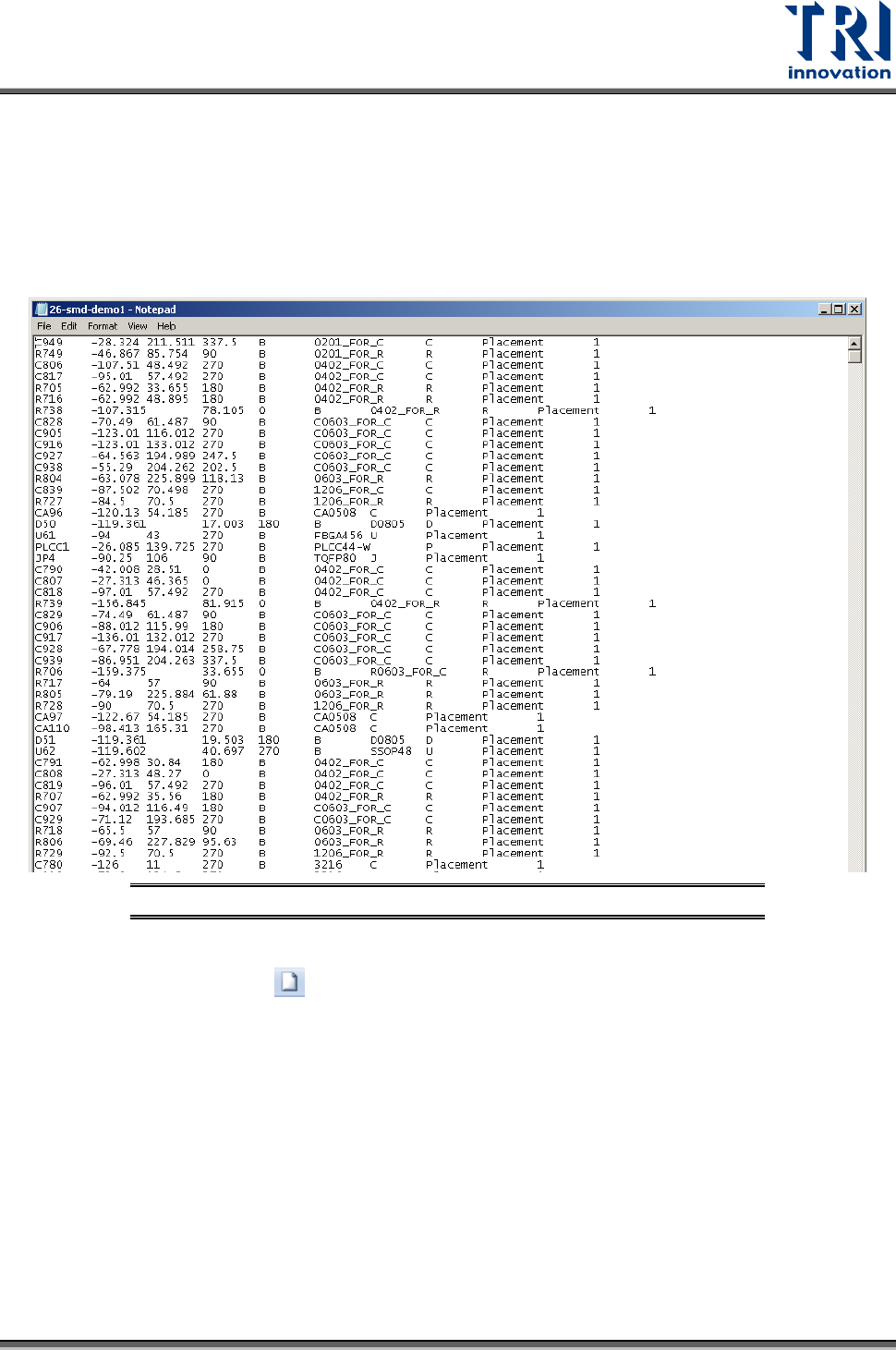

圖 7：CAD 格式
- 使用步驟：
1) 在快捷工具列點選 或者點選 TRI 按鈕後選擇 “新增”。
Test Research, Inc.
10 TR7500 SIII Series User Guide – Software

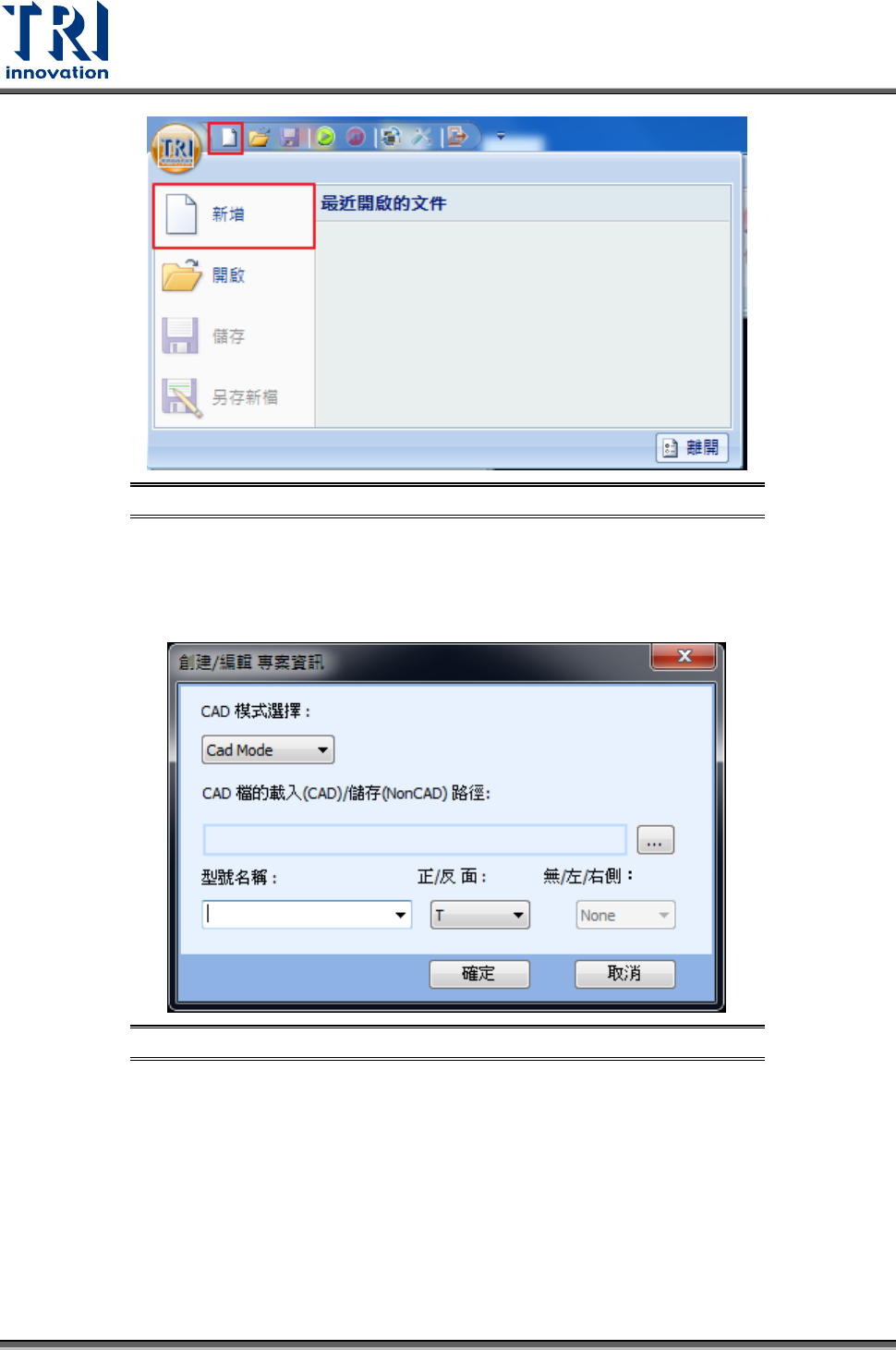

圖 8：載入 CAD 檔 – 步驟 1
2) 在有 CAD 檔的情況下，選擇”Cad Mode”，然後選擇 Cad 檔的所在位置，並且設定完
型號名稱與選擇正面或反面後，按下“確定”。
備註：型號名號預設為 aoi 檔案的名稱，使用者可以在欄位中自行更改。
圖 9：載入 CAD 檔 – 步驟 2
3) 如果開啟的 CAD 檔案格式是錯誤的排列方式，會進入到 CAD 轉換器，如下圖所示。
