Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 11 圖 10 ： CAD 轉換器 介面 CAD 轉換器的步驟主要包含 CAD 格式編輯的三個步驟與兩個功 能，以下 將說明其使用方 式。 CAD 格式編輯 使用方 式： 1. 在 Quick View 中，點選要當作轉檔起始的位置 後，按下 [Start] 。 圖 11 ： CAD 轉檔器 – CAD 格式…
Test Research, Inc.
10 TR7500 SIII Series User Guide – Software
圖 8：載入 CAD 檔 – 步驟 1
2) 在有 CAD 檔的情況下，選擇”Cad Mode”，然後選擇 Cad 檔的所在位置，並且設定完
型號名稱與選擇正面或反面後，按下“確定”。
備註：型號名號預設為 aoi 檔案的名稱，使用者可以在欄位中自行更改。
圖 9：載入 CAD 檔 – 步驟 2
3) 如果開啟的 CAD 檔案格式是錯誤的排列方式，會進入到 CAD 轉換器，如下圖所示。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 11

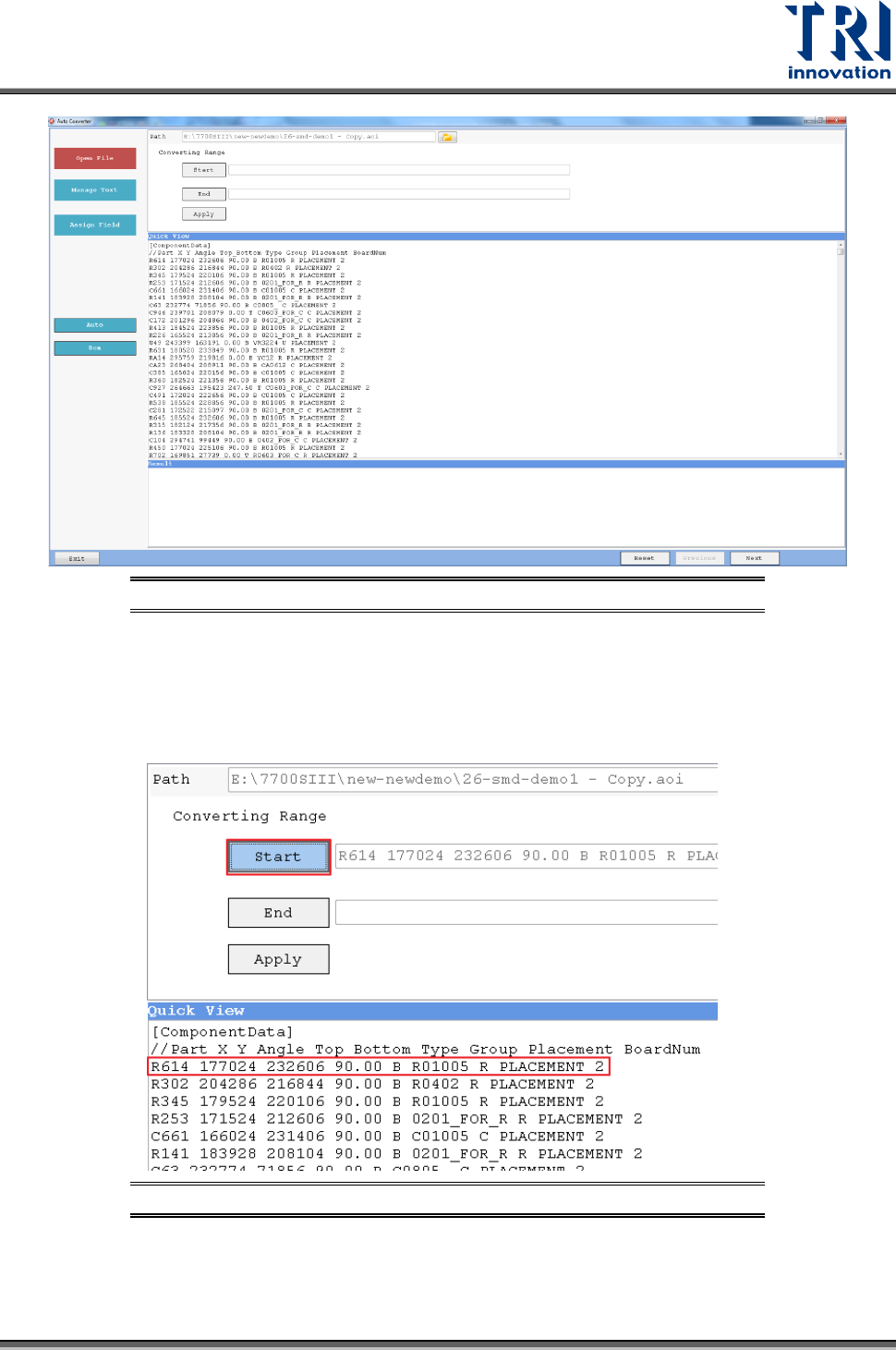

圖 10：CAD 轉換器介面
CAD 轉換器的步驟主要包含 CAD 格式編輯的三個步驟與兩個功能，以下將說明其使用方
式。
CAD 格式編輯使用方式：
1. 在 Quick View 中，點選要當作轉檔起始的位置後，按下[Start]。
圖 11：CAD 轉檔器 – CAD 格式編輯–步驟 1
2. 在 Quick View 中，點選要當作轉檔結束的位置後，按下[End]。
Test Research, Inc.
12 TR7500 SIII Series User Guide – Software

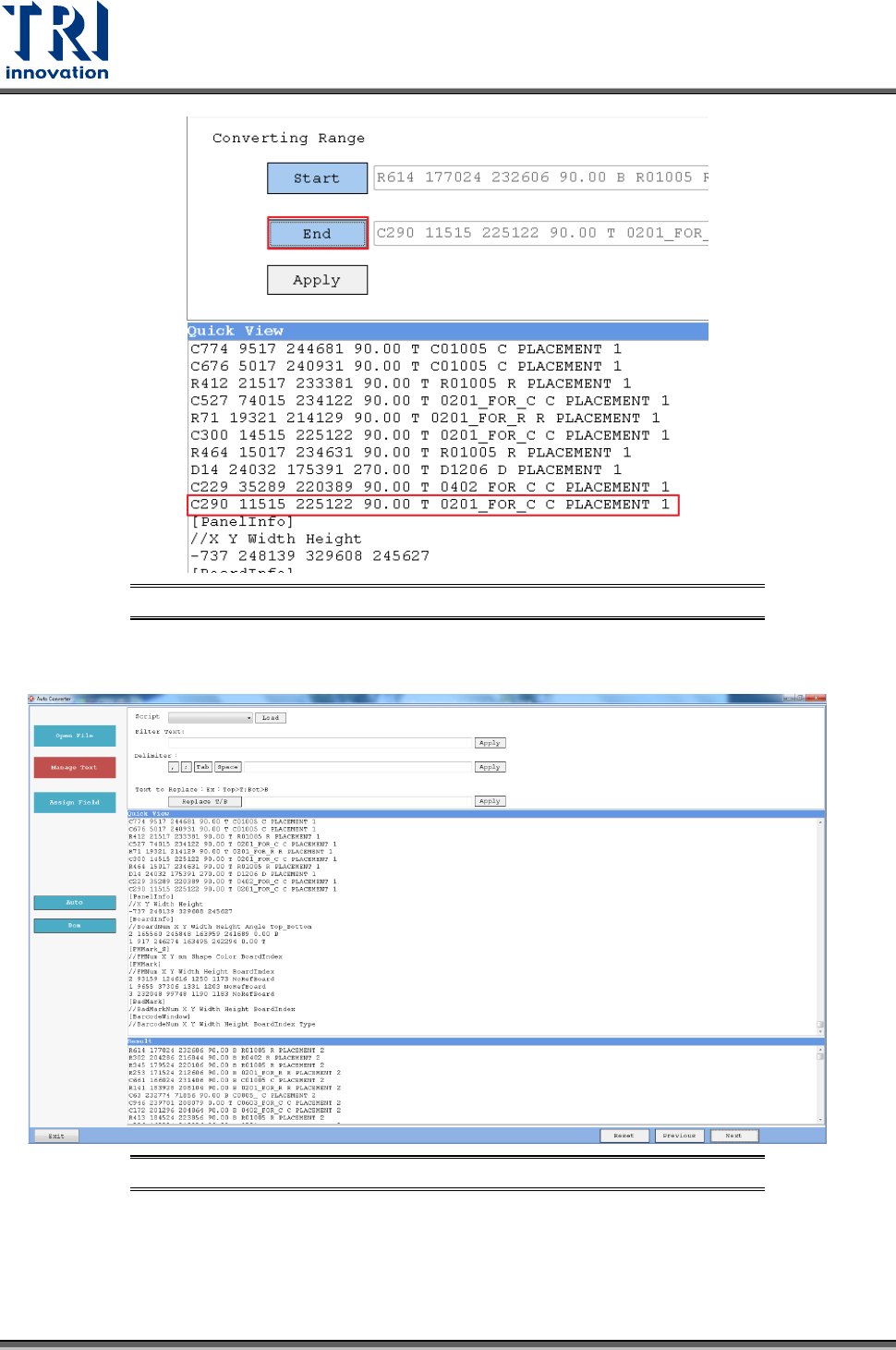

圖 12：CAD 轉檔器 – CAD 格式編輯–步驟 2
3. 按下[Apply]，會將所選擇的內容範圍套用到 Result 區。
4. 確定內容無誤後，按下[Next]進入到下一個視窗。
圖 13：CAD 轉檔器 – CAD 格式編輯–步驟 4
5. 在這個視窗內，如果之前已經有轉過相同格式的 CAD 檔，使用者可以從 Script
中挑出相同格式的轉檔方式後，按下[Load]直接套用。若是沒有任何 Script 可以
選擇，可以利用下方的過濾文字(Filter Text)、分隔符號(Delimeter)和文字取代
